信號隔離器給變送器供電

在工業生產中，為了增加儀器的負載能力，保證連接相同信號的儀器之間不受干擾，提高電氣安全性能。需要采集、放大、計算和抗干擾輸入的電壓、電流或頻率、電阻等信號處理后，輸出隔離電流和電壓信號，變送器將傳感器采集的物理量(比如壓力、溫度、濕度、電流、電壓等)轉變為電壓、電流等電信號的裝置。廣泛應用于電力、鐵路、石化、冶金、化工、食品、倉儲等行業的自動化系統，是一種性價比高的產品。

變送器根據輸出信號的類型，分別電壓型輸出和電流型輸出變送器。

電壓型輸出通常有0-5V、0-10V的輸出。電流型輸出通常有0-20mA、4-20mA的輸出。

4-20mA的信號可以在提供有效的物理量信息時，靜態的電流(小于4mA的電流)可以用于給變送器供電，或者檢測變送器斷線的故障檢測。

信號隔離器分有源信號隔離器和無源信號隔離器。

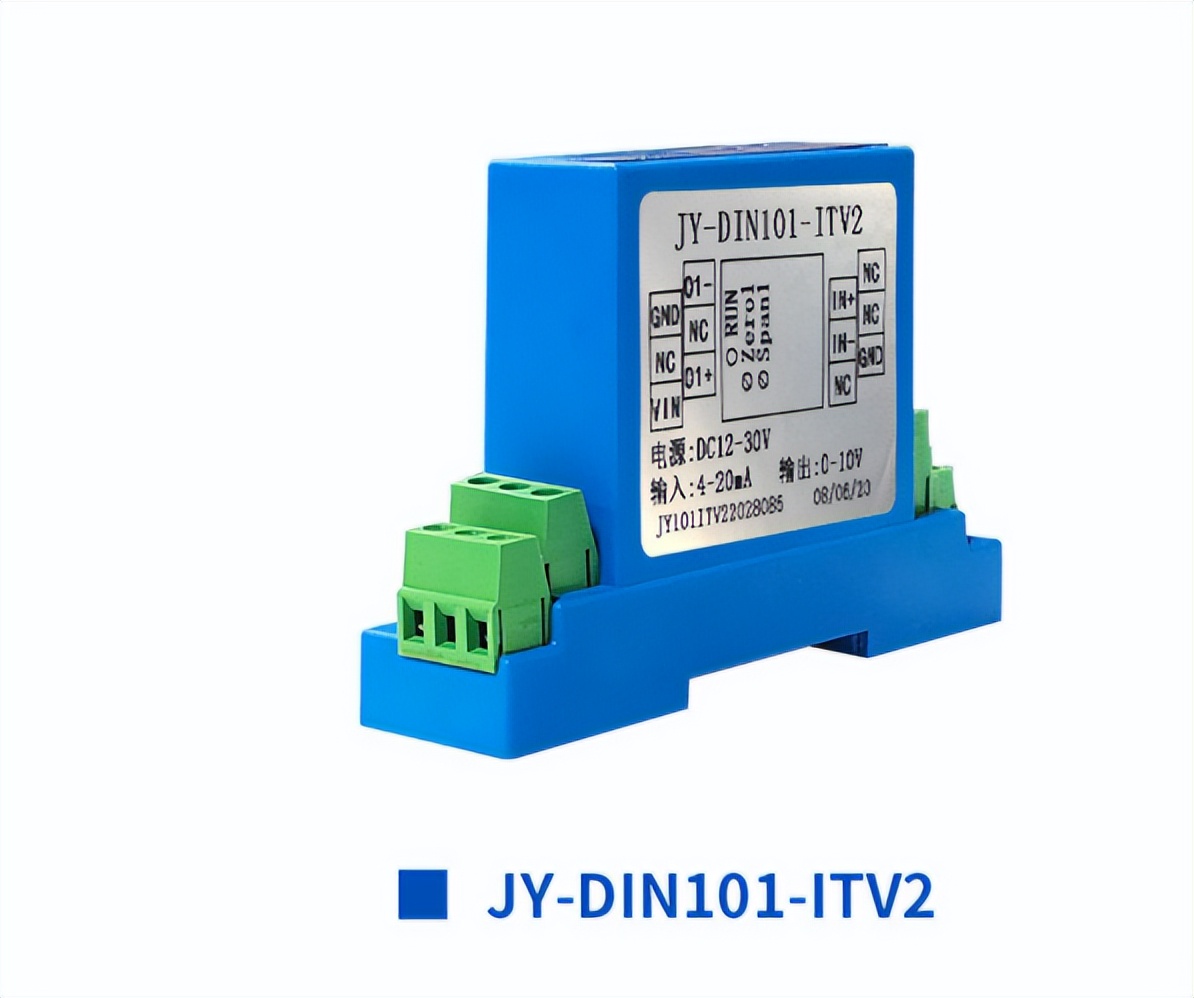

有源信號隔離器

有源信號隔離器由獨立的電源供電，以確保隔離器出色工作，模塊在輸入側需要有源信號，在輸出側它們則提供經過過濾和放大的信號，根據應用情況輸入/輸出與電源之間相互隔離。有源信號隔離器包括三端隔離、輸入端隔離與輸出端隔離。

三端隔離

三端隔離只需要一個電源，這個電源與測量電路隔離，采用這種技術隔離的模塊，它們所有連接在輸入端、輸出端或者電源上的組件皆不會互相干擾，三端之間也相應地互相電隔離。

輸入端隔離

采用這種隔離技術的模塊應該保護輸出側連接的電子設備(例如控制器的輸入卡)不受現場的各種干擾。所以，輸入端和等電位的輸出端和電源部分是電隔離的。

輸出端隔離

采用這種隔離技術的模塊應該保護輸入側連接的電子設備(例如控制器的輸出卡)不受現場的各種干擾。所以，輸出端和等電位的輸入端和電源部分是電隔離的。

無源信號隔離器

無源信號隔離器提供了一種附加和實質性的便利，它無需額外的電源供電，模塊的的工作電源是通過輸入或輸出回路提供，其內部電路消耗的電流極小，不影響信號的正確傳輸。根據信號隔離器的供電方式分輸入側供電、輸出側供電、無源饋電等。

輸入側供電

采用這種隔離技術時，這些模塊從有源輸入回路(例如電磁流量計或控制系統輸出卡)獲取所需的能量用于信號傳輸和電隔離，輸出側提供經過處理的電流信號用于控制或調節。

輸出側供電

采用這種隔離技術時，這些模塊從有源輸出回路(最好是從控制系統輸入卡用輔助電源供電的)獲取所需的能量用于信號傳輸和電隔離。

無源饋電隔離器

采用這種隔離技術時，這些模塊從有源輸出回路獲取所需的能量用于信號傳輸和電隔離，無源饋電隔離器把這種從輸出回路獲得的能量另外還供給一個連接在輸入側的無源檢測探頭(例如壓力變送器)，檢測探頭借助于提供的能量發出一個有源信號，通過無源饋電隔離器電隔離并且從輸出側輸出。
