信號隔離器的原理是什么？怎么接線？

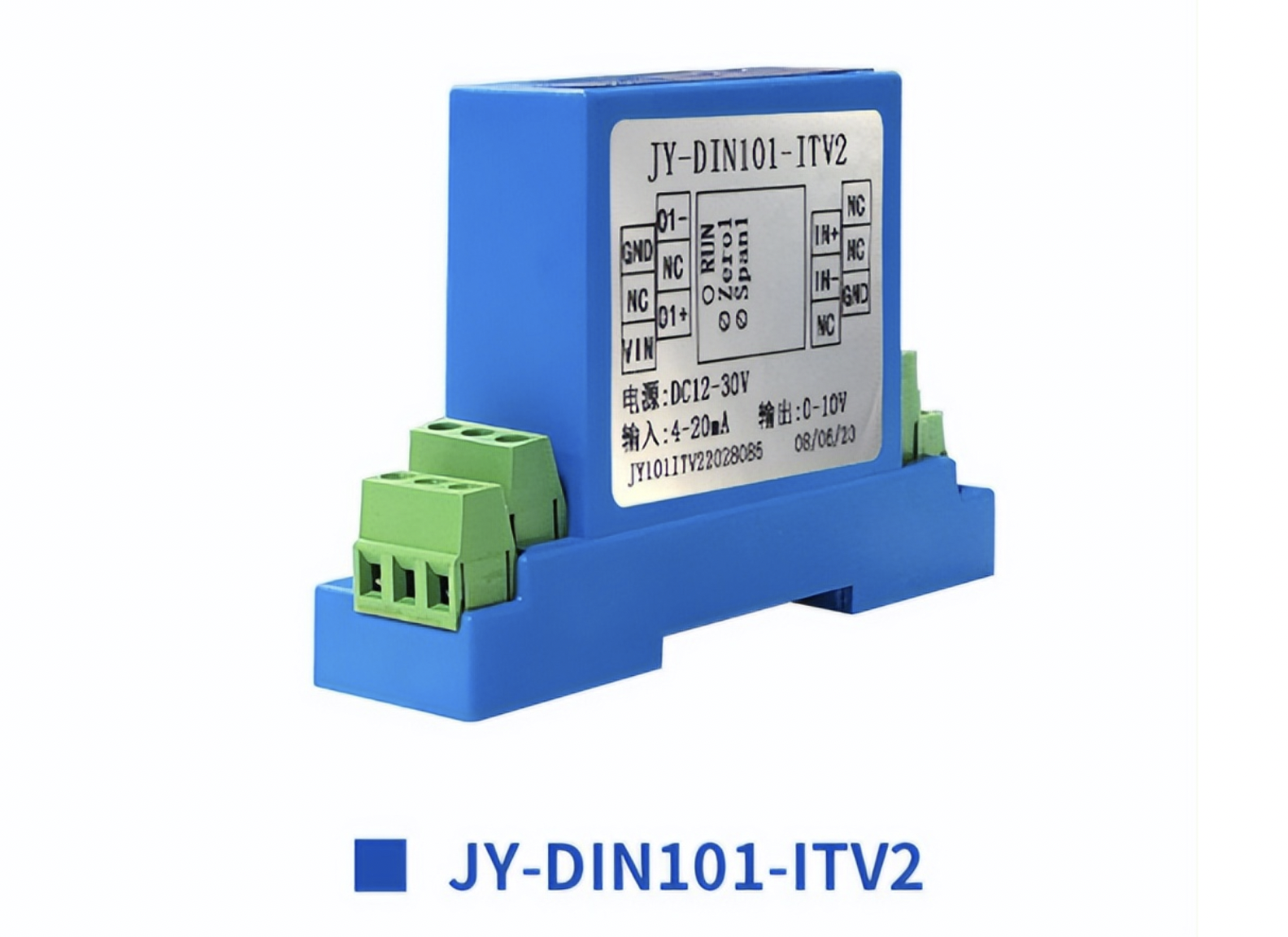

信號隔離器的基本原理是將智能變送器或儀表盤的數據信號，根據半導體元器件調配轉換，隨后根據光澤或者磁感元器件完成隔離變換，隨后再推行調制解調變換回隔離前原數據信號，另外對隔離后數據信號的供電系統開關電源推行隔離解決，確保變換后的數據信號、開關電源、地中間肯定單獨。另外對累加在準確測量值上的電磁干擾開展濾波器，及其依據自動控制系統輸入、輸出規定對數據信號開展配對，因而，隔離、變大、濾波器和配對是信號隔離器起著的功效。

信號隔離器采用先進的數字技術，在抑制高低頻干擾信號方面具有優異的性能。即使在大功率變頻控制系統中，也能可靠應用。數字調節、無零點滿量程電位器、零點自動動態校準、溫度漂移自動補償等多項先進技術。都是內部采用的。該系列技術的應用科學地保證了產品的穩定性和可靠性。

信號隔離器的工作原理是通過半導體器件對變送器或儀表的信號進行調制轉換。然后通過光或磁傳感器件進行隔離轉換，再經過解調轉換回隔離前的原始信號，同時對隔離信號的電源進行隔離。確保轉換后的信號、電源和接地之間的絕對獨立性。無源信號隔離器輸入端接來自現場的信號線輸出端接PLC等。

信號隔離器可以抑制公共地、變頻器、電磁閥和未知脈沖對設備的干擾。同時具有對下屬設備的限壓限流功能，是對變送器、儀表、變頻器、電磁閥的PLC/DCS輸入輸出和通訊接口的忠實保護。DIN系列導軌結構安裝方便，能有效隔離輸入、輸出、電源和地之間的電位。它可以克服變頻器的噪聲和各種高低頻脈動。

信號隔離器的接線方法：1.無源信號隔離器：輸入端接來自現場的信號線，輸出端接PLC等。2.主動連接與被動連接相同，只是增加了電源線。3.信號隔離保護器的作用是保護PLC，只要從現場來的線路接到IN端，輸出線接到OUT端。

信號隔離器的原理是將變送器或儀表的信號，通過半導體器件調制轉化，然后通過光感或是磁感器件實現隔離轉換，然后再實行解調轉換回隔離前原信號，同時對隔離后信號的供電電源實行隔離處理，保證轉換后的信號、電源、地之間絕對獨立。同時對疊加在測量值上的干擾信號進行濾波，以及根據控制系統輸入、輸出要求對信號進行匹配，因此，隔離、放大、濾波和匹配是信號隔離器所起的作用。

① 隔離

工業現場儀器儀表、執行器等設備，基本都做了接地，設備之間的電勢差將致使接地環流出現，從而導致信號傳輸過程被干擾。此外，一旦控制回路出現強電壓沖擊，回路中關聯設備將無一幸免。信號隔離器一般采用三端隔離技術，各個過程環節有效隔離，保證信號傳輸精度的同時，徹底解決接地環路電流和信號隔離保護等問題。

② 濾波

工業現場廣泛使用變頻器及電機設備等，強電磁輻射導致的耦合干擾常導致信號失真出現“毛刺”，部分信號采用屏蔽電纜仍無法有效解決該問題。對一些重要的模擬量信號，采用隔離器能夠保證數據傳輸的穩定性和可靠性。

③ 放大

模擬量信號遠距離傳輸過程中，加裝隔離器，對信號進行放大，可有效提高信號負載能力保證傳輸信號的準確可靠。

④ 轉換

信號隔離器能夠將各種類型模擬量信號如電壓、電流、熱電阻、熱電偶、頻率、電位等信號轉換為標準信號，對信號進行隔離的同時，解決信號匹配問題。

信號隔離器的分類

信號隔離器分有源信號隔離器和無源信號隔離器。

有源信號隔離器

有源信號隔離器由獨立的電源供電，以確保隔離器出色工作，模塊在輸入側需要有源信號，在輸出測它們則提供經過過濾和放大的信號，根據應用情況輸入/輸出與電源之間相互隔離。有源信號隔離器包括三端隔離、輸入端隔離與輸出端隔離。

① 三端隔離

三端隔離只需要一個電源，這個電源與測量電路隔離，采用這種技術隔離的模塊，它們所有連接在輸入端、輸出端或者電源上的組件皆不會互相干擾，三端之間也相應地互相電隔離。

② 輸入端隔離

采用這種隔離技術的模塊應該保護輸出側連接的電子設備(例如控制器的輸入卡)不受現場的各種干擾。所以，輸入端和等電位的輸出端和電源部分是電隔離的。

③ 輸出端隔離

采用這種隔離技術的模塊應該保護輸入側連接的電子設備(例如控制器的輸出卡)不受現場的各種干擾。所以，輸出端和等電位的輸入端和電源部分是電隔離的。

無源信號隔離器

無源信號隔離器提供了一種附加和實質性的便利，它無需額外的電源供電，模塊的的工作電源是通過輸入或輸出回路提供，其內部電路消耗的電流極小，不影響信號的正確傳輸。根據信號隔離器的供電方式分輸入側供電、輸出側供電、無源饋電等。

① 輸入側供電

采用這種隔離技術時，這些無源信號隔離器從有源輸入回路(例如電磁流量計或控制系統輸出卡)獲取所需的能量用于信號傳輸和電隔離，輸出側提供經過處理的電流信號用于控制或調節。

② 輸出側供電

采用這種隔離技術時，這些無源信號隔離器(輸出側獲取能量)從有源輸出回路(最好是從控制系統輸入卡用輔助電源供電的)獲取所需的能量用于信號傳輸和電隔離。
