開關量輸入輸出是什么意思

開關量輸入輸出是什么意思?聚英電子有話說。

　　開關量為通斷信號，無源信號，電阻測試法為電阻o或無窮大;主要指開入量和開出量，是指一個裝置所帶的輔助觸點，譬如電機的溫控器所帶的繼電器的輔助觸點(電機超溫后變位)、閥門凸輪開關所帶的輔助觸點(閥門開關后變位)，接觸器所帶的輔助觸點(接觸器動作后變位)、熱繼電器(熱繼電器動作后變位)，這些點一般都傳給PLc，電源一般是由PLC或綜保裝置提供的，自己本身不帶電源，所以叫無源開關量接點，也叫PLc的開關量。也可以是有源信號，專業叫法是階躍信號，就是0或1，可以理解成脈沖量，多個開關量可以組成數字量。

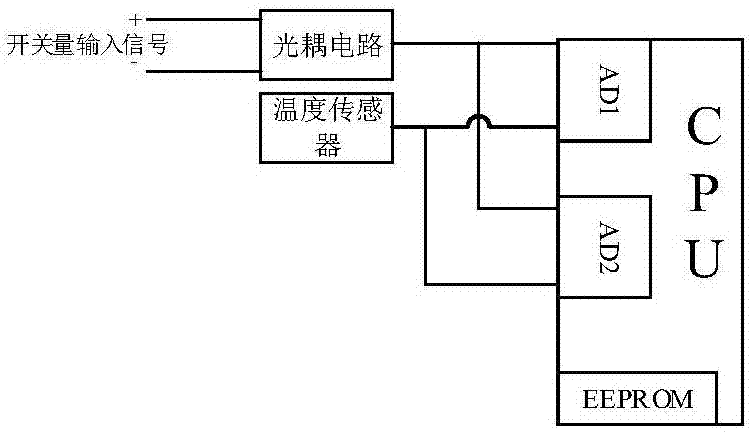

　　開關量輸入是PLC與現場檢測元件(如操作控制按鈕、行程開關、接近開關、壓力繼電器等)之間的連接通道。)以開關輸出的形式，將反映生產過程的相關信號轉換成CPU單元可以接受的數字信號。

　　為了防止各種干擾和高壓侵入PLC，影響PLC運行的可靠性，必須采取電氣隔離和抗干擾措施。在工業現場，由于各種原因，可以采用DC電源或交流電源，可編程控制器應提供相應的DC輸入和交流輸入接口。

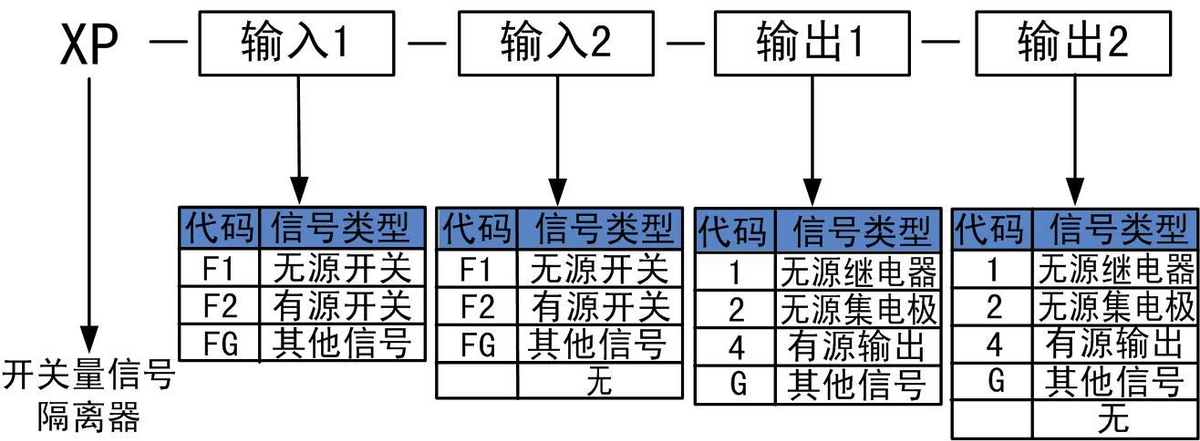

開關量輸出是電氣控制設備的一種輸出方式。如直接控制相關設備的開關，或通過開關量輸出(通/斷)控制相關的相應功能。安防系統中許多設備都具有開關量輸出，如報警器、解碼驅動器、門口機等。開關量輸出報警器就是通過輸出的繼電器的通斷狀態來表示是否發生報警。

開關量輸出是將傳感器檢測到的模擬或數字信號轉換成開關信號，然后輸出的功能。總開關輸出由繼電器實現。

　　1、 開關量：是一對觸點。這些觸點之間存在一種狀態，即連接、閉合、斷開或不連接。這些觸點傳遞的信息是一個開關值。

　　2、 開關是有源或無源的，有源開關閉合時會提供電壓驅動;

　　3、 開關量輸入：是PLC與具有開關量輸出的現場檢測元件之間的連接通道，將反映生產過程的相關信號轉換成CPU單元可以接受的數字信號;

　　4、 開關輸出：是傳感器將感應到的模擬或數字信號轉換成開關信號，然后輸出的功能。

　　5、 一般的開關輸出都是通過繼電器來實現的，比如單頭單刀，單頭雙刀，雙頭雙刀等。

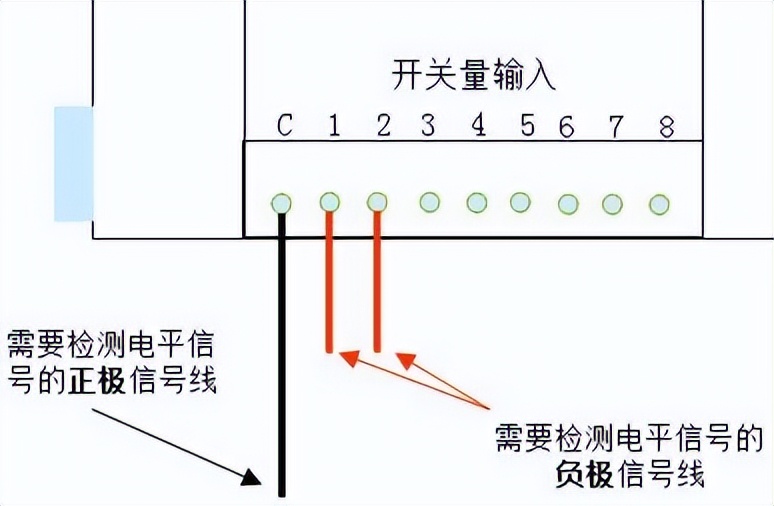

　　開關量輸入是PLC和現場以開關量為輸出形式的檢測部件(操作控制按鈕、行程開關、接近開關、壓力繼電器等)的連接通道，將反映生產過程的相關信號轉換為CPU單元可以接受的數字信號。

開關量輸出是實現傳感器將感應到的模擬信號或數字信號轉換為開關量信號后再輸出的功能。普通開關量輸出是通過繼電器來實現的，例如單擲單刀，雙擲雙刀等等。

　　開關量分類：

　　1.開關量為通斷信號和無源信號，電阻測試方法為電阻0或無窮大;也可以是主動信號。專業名稱是階躍信號，是0或1，可以理解為脈沖量，多個開關量可以組成數字量。

　　2.數字量:由0和1組成的信號類型，通常是編碼后的規則信號。模擬量和模擬量的關系就是量化的模擬量。通常所說的數字量是“0”和“1"組成的信號類型，通常是經過編碼后的有規律的信號。對于開關量來說，觸點閉合可以認為是“1”，觸點斷開是“0”，作為數字量采集信號。模擬量可以設置臨界值量化，小于臨界值為“0”，大于等于臨界值為“1”。

　　3.模擬量:電壓、電流等連續信號量。模擬信號是幅度隨時間連續變化的信號，是經過采樣和量化后的數字量。指一些連續變化的物理量，如電壓、電流、壓力、速度、流量等信號量，模擬信號是幅度隨時間連續變化的信號，通常電壓信號為0~10V，電流信號為4~20mA，可以用PLC的模擬量模塊進行數據采集，其經過抽樣和量化后可以轉換為數字量。

　　4.脈沖量:瞬間從一個值跳到另一個值的電壓或電流的信號量。量化后，它的連續變化就是數字量，如果從0變化到一個固定值，保持不變，就是開關量。
