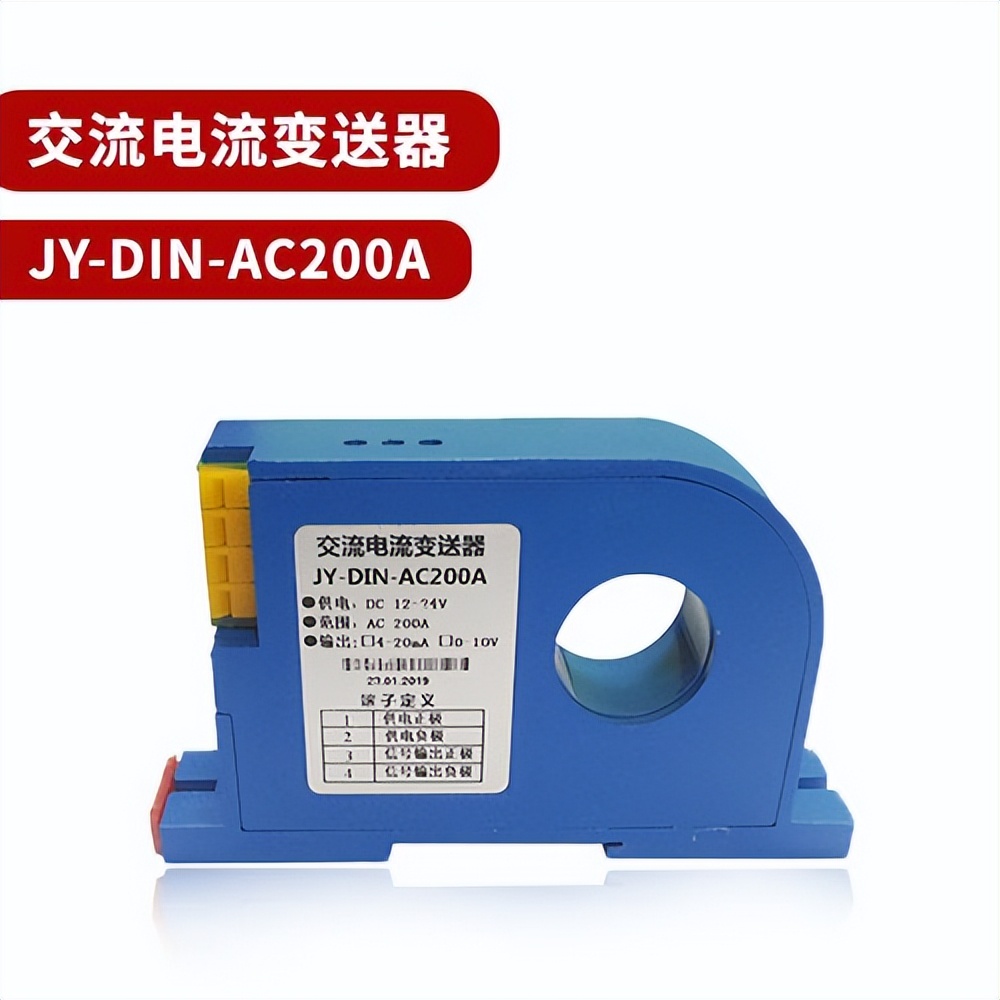

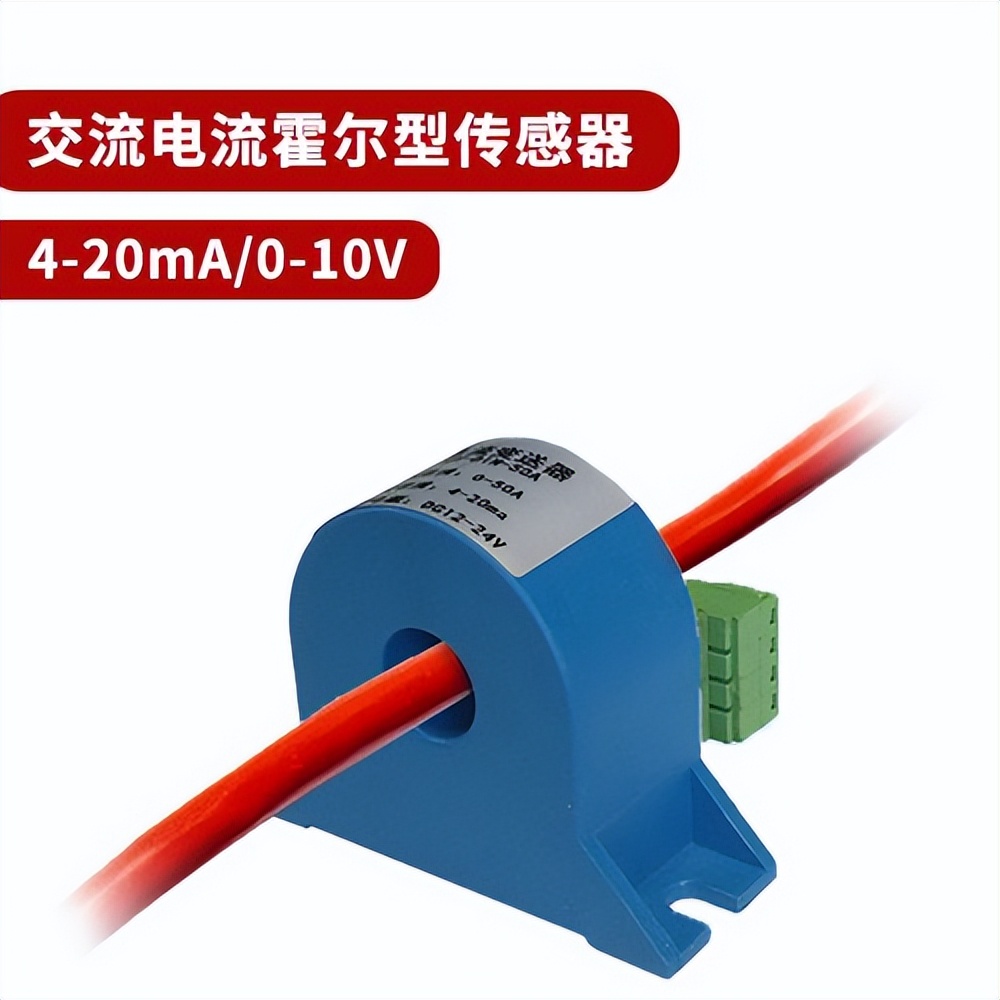

交流電流變送器的性能說明

　　交流電流變送器是組合電流互感器、電流變送器于一體的新一代交流電流變送器，它可以直接將被測主回路正弦交流電流轉換成按線性比例輸出的直流電流或直流電壓環標準信號，連續輸送到接收裝置(計算機或顯示儀表)。

　　交流電流變送器是電力監控系統的重要元件，其作用是將交流電流轉換成直流電壓或直流電流。同時，還承擔強電系統和弱電系統(比如，計算機系統)的隔離作用，以保護計算機采集系統輸入不被高壓的交流電壓所擊穿。另外，通過電流變送器的轉換，與輸入的交流電流成比例的直流電流或直流電壓，更便于遠距離傳輸，使遠處的監控裝置或監控儀表，方便接收電流信號。

　　由于實際負載電流變化的范圍較大，為適應這種情況，通常先采用電流互感器來將大電流，轉換成1A或5A的小電流。所以，電流變送器的輸入，通常按電流互感器的二次電流來選擇。例如:電流互感器二次電流為5A，則可以選擇電流變送器的輸入電流也為0-5A即可。

　　性能特點

　　1.專為電力電氣自動化50/60Hz交流電流測量而設計的真有效值兩線制變送器;

　　2.采用單匝穿孔穿芯式結構，將電流互感器和電流變送器兩部分組合為一體化設計;

　　3.無感;

　　4.在使用昂貴的A/D輸入接口上并聯一只p6KE6.2A或p6KE6.8A是非常必要的保護措施;

　　5.原邊單匝穿孔穿芯主回路母線溫度不得超過85℃。

　　6.本產品為戶內使用環境，如需在戶外使用，必須安裝在避雨防水的機箱(柜)內。

　　7.單匝穿孔穿芯主回路輸入電壓≤1KVac，更高電壓取決于主回路導線的絕緣。

　　輸出直流信號的變化范圍---國際上輸出信號的標準通常采用DC 4-20mA。當然，輸出直流信號，也可以采用直流電壓，要和電流變送器后面的儀表或自控裝置的輸入配套。

　　交流電流變送器的內部結構及其功能如下述:

　　(1)專為電力電氣自動化50/60Hz交流電流測量而設計的真有效值兩線制變送器;(2)采用單匝穿孔穿芯式結構，將電流傳感器和電流變送器兩部分組合為一體化設計;

　　(3)4種補償措施:①零位補償、②線性補償、③溫度漂移補償、④頻率帶寬補償;

　　(4))6大保護功能:①輸入過載保護;②輸出過流限制保護;③輸出電流長時間短路保護;④兩限制端瞬態感應雷與浪涌電流TVS抑制保護;⑤工作電源過壓極限保護≤35v;⑥工作電源反接保護

　　(5)原副邊高度絕緣隔離;

　　(6)高可靠性，高穩定性，高性價比;

　　(7)特別適用發電機、電動機、智能低壓配電柜、空調、風機、路燈等負載電流的智能監控系統;

　　( 8)超低功耗，單只靜態時0.096W，滿量程功耗為0.48W，輸出電流內部限制功耗為0.6w。

　　交流電流變送器廣泛應用于電力、郵電、石油、煤炭、冶金、鐵道、市政等部門的電氣裝置、自動控制以及調度系統。電流變送器的變送器模塊，采用意法半導體(ST)ASIc芯片，為實現無源交流隔離傳感器(互感原理)的兩線制電流遙測技術手段，而定型生產的單片模塊產品。

　　其具有以下特點;

　　1、不易受寄生熱電偶和沿電線電阻壓降和溫漂的影響，傳輸線可用非常便宜的更細的雙絞線導線;

　　2、在電流源輸出電阻足夠大時，經磁場耦合感應到導線環路內的電壓，不會產生顯著影響，因為干擾源引起的電流極小，一般利用雙絞線就能抵抗降低干擾;

　　3、電容性干擾會導致接收器電阻有關誤差，對于4~～20mA兩線制環路，接收器電阻通常為250S(取樣Uout=1~5V)這個電阻小到不足以產生顯著誤差，因此，可以允許的電線長度比電壓遙測系統更長更遠;

　　4、各個單臺示讀裝置或記錄裝置可以在電線長度不等的不同通道間進行換接，不因電線長度的不等造成精度的差異;

　　5、將4mA用于零電平，使判斷開路或傳感器損壞(Om4狀態)十分方便。

　　6、在兩線輸出口容易增設防浪涌和防雷器件，有利于防雷防爆。
