繼電器的工作原理及應用

繼電器是一種控制電路開關的裝置，其內部有一個或多個觸點，當控制信號輸入時，觸點會打開或關閉電路。繼電器被廣泛用于電子電路中的自動化控制，例如家庭電器、汽車、機械設備和工業生產線等。

繼電器的工作原理是基于電磁感應的。通常，繼電器由鋼芯、線圈和觸點組成。當通電時，線圈中會產生磁場，使得鋼芯被吸引，這樣就可以將聯系在鋼芯上的觸點開啟或關閉。觸點的類型可以分為常開型（NO）和常閉型（NC），其中常開型在沒有控制信號時呈開放狀態，而常閉型則相反，即在沒有控制信號時呈閉合狀態。

繼電器的應用非常廣泛，以下是一些常見的應用場景：

1.自動化控制：繼電器是自動化控制系統中非常常見的元件，例如，當溫度傳感器檢測到溫度過高時，繼電器就會自動打開風扇以降溫。

2.安全保護：在許多工業設備中，繼電器可以用于實現安全保護。例如，當機械設備出現故障時，繼電器會自動打開控制電路，從而防止設備受到進一步損傷。

3.電力控制：繼電器可以用于電力系統中的開關控制。例如，將繼電器用于配電柜中的開關控制，可以實現對不同的線路進行控制。

4.電信應用：繼電器也可以用于電信系統的設備控制，例如電話交換機中的線路控制，幫助實現電話呼叫、接聽等功能。

繼電器是一種電氣開關，在工業自動化系統、電力控制系統、電信通訊系統、家用電器等領域有廣泛的應用。其工作原理是利用電磁力原理，當線圈中通入電流時，產生磁場，吸引鐵芯，使動觸點與靜觸點之間的接點閉合或斷開，從而實現電路的開關控制。

繼電器的主要結構包括線圈、鐵芯、靜觸點和動觸點四部分。當線圈中通入電流時，鐵芯會受到電磁力作用，向線圈移動，借此實現靜觸點和動觸點的閉合或斷開，從而控制電路的開閉。在實際應用中，我們可以通過改變線圈中的電流大小、方向、持續時間等，來實現對電路開閉的控制。

在實際應用中，繼電器有很多種類型，包括熔絲繼電器、時間繼電器、磁性鎖閉繼電器、隔離繼電器和接觸器等。其中熔絲繼電器是一種常用于保護電路的繼電器，通過選用一定規格的熔絲，可以實現對電路的過載和短路保護。時間繼電器主要用于控制電路的時間延遲開閉，如定時器、計時器、循環計時器等。磁性鎖閉繼電器可以實現機械傳動系統的遠程控制，如門禁系統、電動窗簾等。

1、電磁繼電器的工作原理和特性

　　電磁式繼電器一般由鐵芯、線圈、銜鐵、觸點簧片等組成的。只要在線圈兩端加上一定的電壓，線圈中就會流過一定的電流，從而產生電磁效應，銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯，從而帶動銜鐵的動觸點與靜觸點(常開觸點)吸合。當線圈斷電后，電磁的吸力也隨之消失，銜鐵就會在彈簧的反作用力返回原來的位置，使動觸點與原來的靜觸點(常閉觸點)吸合。這樣吸合、釋放，從而達到了在電路中的導通、切斷的目的。對于繼電器的“常開、常閉”觸點，可以這樣來區分：繼電器線圈未通電時處于斷開狀態的靜觸點，稱為“常開觸點”；處于接通狀態的靜觸點稱為“常閉觸點”。

　　2、熱敏干簧繼電器的工作原理和特性

　　熱敏干簧繼電器是一種利用熱敏磁性材料檢測和控制溫度的新型熱敏開關。它由感溫磁環、恒磁環、干簧管、導熱安裝片、塑料襯底及其他一些附件組成。熱敏干簧繼電器不用線圈勵磁，而由恒磁環產生的磁力驅動開關動作。恒磁環能否向干簧管提供磁力是由感溫磁環的溫控特性決定的。

　　3、固態繼電器(SSR)的工作原理和特性

　　固態繼電器是一種兩個接線端為輸入端，另兩個接線端為輸出端的四端器件，中間采用隔離器件實現輸入輸出的電隔離。

　　固態繼電器按負載電源類型可分為交流型和直流型。按開關型式可分為常開型和常閉型。按隔離型式可分為混合型、變壓器隔離型和光電隔離型，以光電隔離型為最多。

隔離繼電器則是一種用于隔離和保護高壓、低壓電路的繼電器。接觸器則是一種大功率電氣開關，廣泛應用于電動機控制系統中。

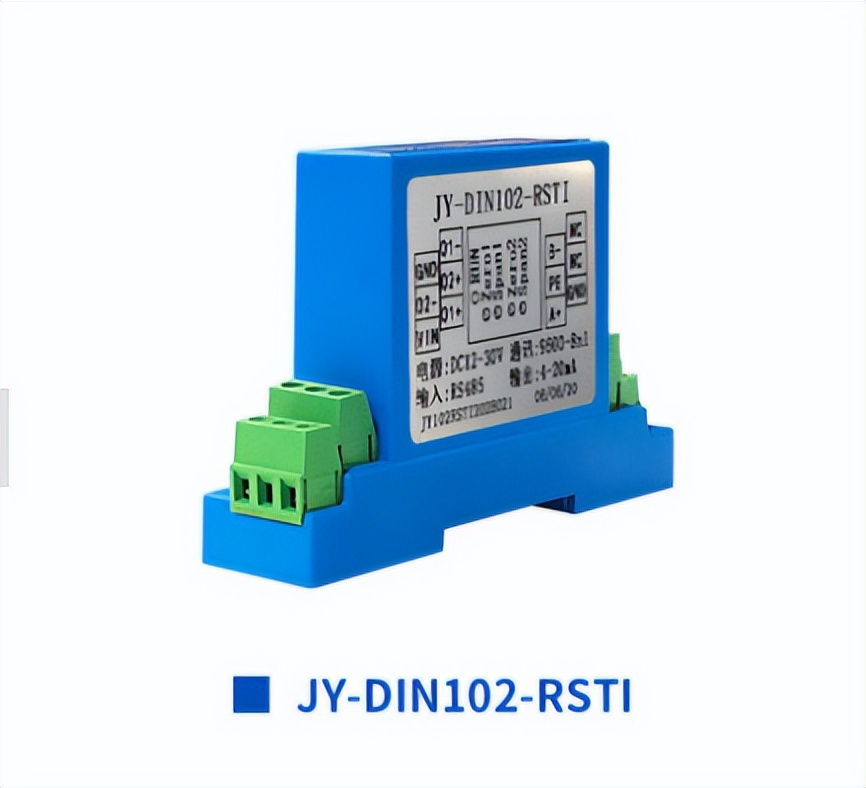

有源單通道高精度模擬量信號隔離變送器，是將輸入與輸出之間的電氣絕緣的模擬信號進行隔離的信號調整器，接收現場儀表的各種模擬量信號輸入，通過模擬量信號隔離變送器進行信號隔離調理，以標準模擬量信號的形式傳輸到控制室或PLC及DCS系統。

本產品的輸入、輸出間互相隔離，隔離電壓達1500VDC，在電量隔離測控的工業現場、電力監控、醫療電子設備、模擬量4~20mA 信號隔離及采集，遠程信號長線無失真傳輸等方面廣泛應用。該模擬量信號隔離變送器采用光電隔離技術,具有高輸出精度、極低溫飄、高線性度及寬供電電壓等特點。

總之，繼電器是一種必不可少的電氣控制元件，在工業自動化、家用電器、通訊設備等廣泛領域中有著重要的作用。利用其工作原理，我們可以靈活地控制電路的開閉，從而實現各種各樣的控制功能。
