電參數采集模塊是什么

　　電參數采集模塊是一種具有廣泛應用前景的全數字化電參數采集的新型IGBT模塊，利用它可以實現單相交流電壓、單相交流電流的真有效值、有功功率、無功功率、功率因數及累計電量等單相工頻交流電參數的采集，同時利用其自身的RS-485總線串行通信接口，可以方便地和機房監控主機，或其他工控主機進行聯網。

　　使用該模塊可使計算機房的環境監控變得十分容易，監控主機可方便地進行機房UPS進端和出端的單相交流電參數的數據采集，同時簡化了整個機房監控系統，而機房監控系統的可靠性也得到了提高。因此，該模塊在機房監控系統、電力系統和工業自動化等領域獲得廣泛的應用，具有極優的性價比。

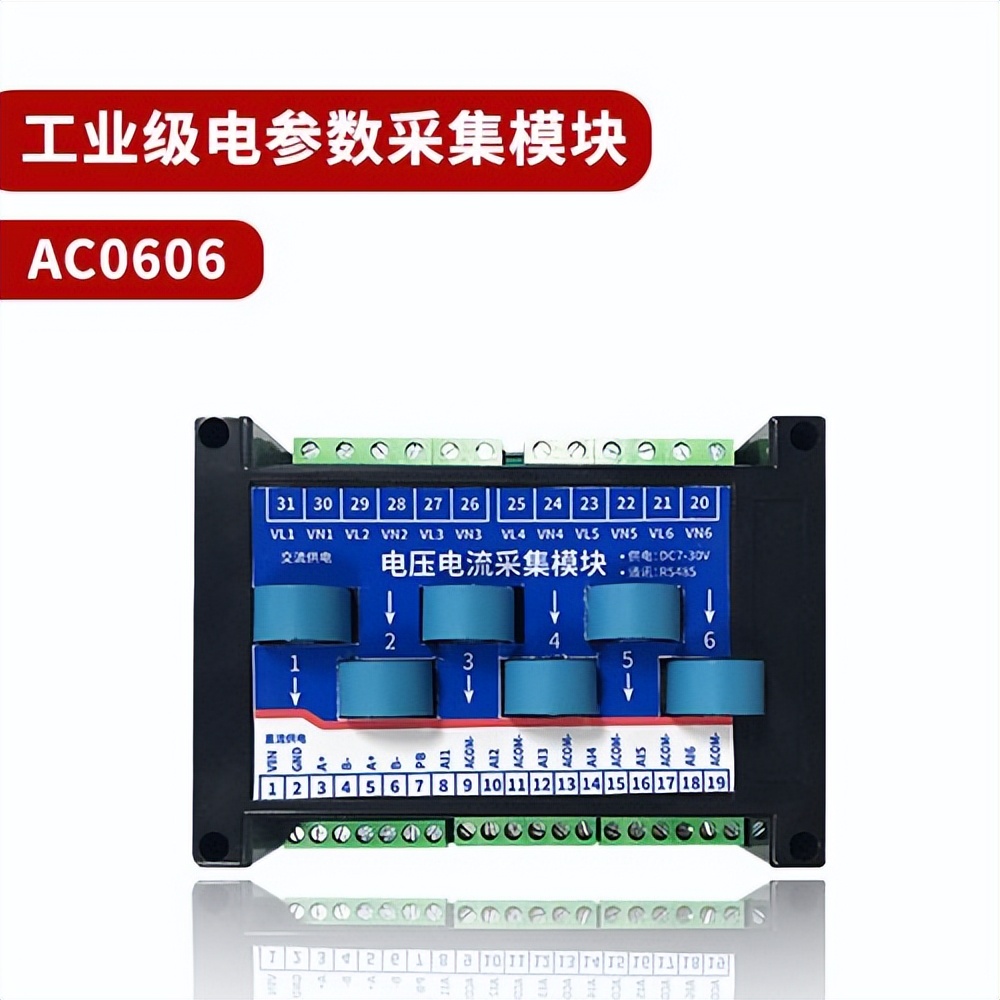

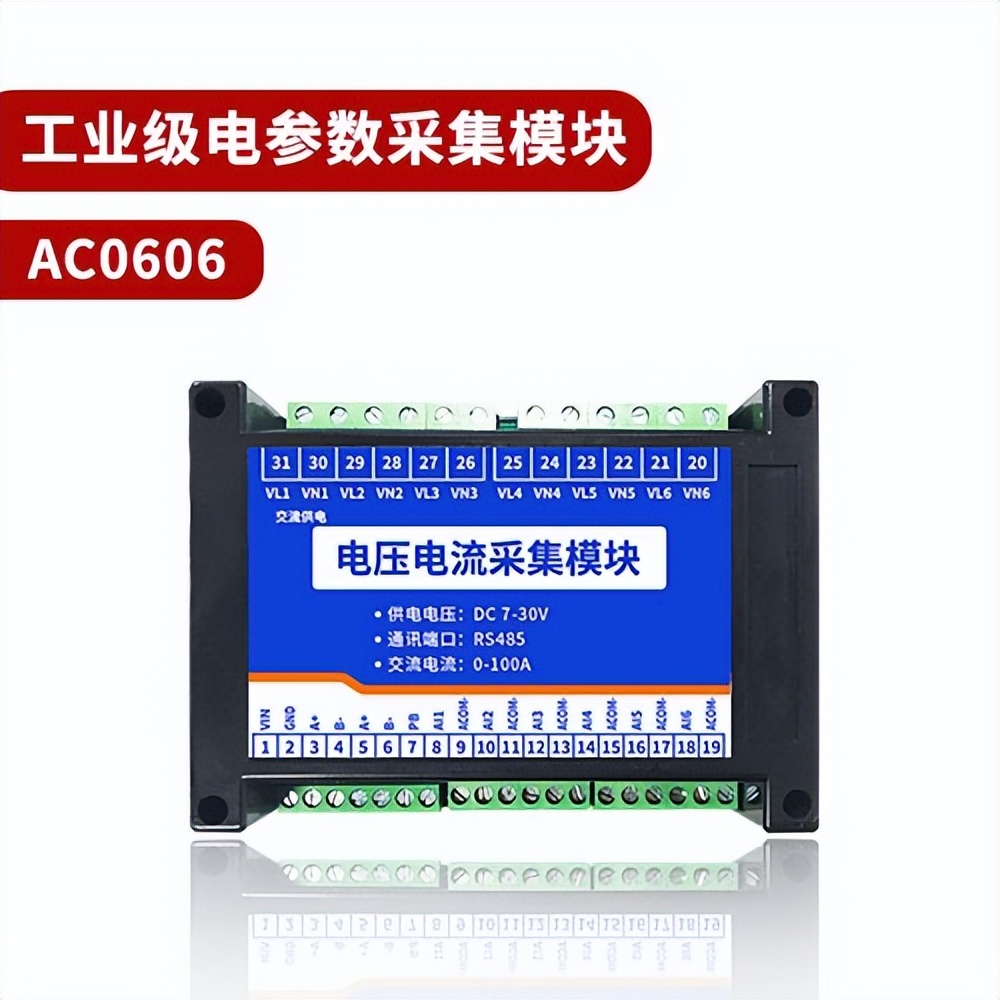

　　電參數采集模塊工作于-40℃~85℃的工業級交流電采樣微型RTU，完成一條高壓或低壓交流回路的單相交流電壓、交流電流、有功功率、無功功率、頻率、功率因數等電力數據的測量采集，數據刷新速度快，電壓、電流、功率精度0.2%FS，電壓測量范圍0~380V，電流測量范圍0~/1A，20倍過載，電壓電流經內部互感器隔離輸入。

　　電參數采集模塊可通過隔離的485通訊接口與RS-485局域控制網組網連接，RS-485多允許32個電參數采集模塊掛在同一總線上，但如采用RS-485中繼器，則可將多達256個電參數采集模塊連到同一網絡，且大通信距離為1200m。在將電參數采集模塊安裝入網前，應對其進行配置，并首先應將模塊的波特率與網絡的波特率設為一致，同時應分別設置電參數采集模塊為不同的地址，防止各電參數采集模塊的地址沖突。

　　將電參數采集模塊正確連接后，主機發出讀數據命令即可使電參數采集模塊將數據送回主機。電參數采集模塊內的數據每秒鐘更新一次，其中電流、電壓值是一秒時間內的真有效值，而電量則是從上電時開始累加，并在收到清除指令后清零，另外，掉電超過3秒也將清零。

　　電參數采集單元從結構上分為互感器排和采集單元兩部分，采集單元可以采集三相三回路中的電流，電壓，頻率，總有功功率，總無功功率，總功率因數，有功電度，無功電度，各相有功功率，總視在功率，各相無功功率，各相功率因數，等參數，即三組ABC，(ABC;ABC;ABC)。可代替3個三相多功能電量表。

　　單相多回路電參數采集單元從結構上分為互感器排和采集單元兩部分，采集單元可以采集單相九回路中的電流，電壓，頻率，功率，無功功率，功率因數，有功電度，無功電度，有功功率，總視在功率，無功功率，功率因數，等參數，可代替9個單相電量表。

　　電參數采集模塊可對累積電能和增量電能全面監測，監測系統運行的各項參數。過HIM綜合顯示，降低了配電柜空間，提高了配電柜的容積率。電參數采集模塊除了電能管理之外，還具有運行管理和安全管理的功能，有效地提高了整個配電系統的可靠性、降低了風險。

　　電參數采集模塊支持較多回路、空間利用率高，減少了占地面積。電參數采集模塊可以通過數據中心后臺管理系統對配電系統遠程訪問，實現電參數值、開關狀態、零地電壓和漏電流等數據實時，還可以實現越限告警、事件記錄、數據上傳等。

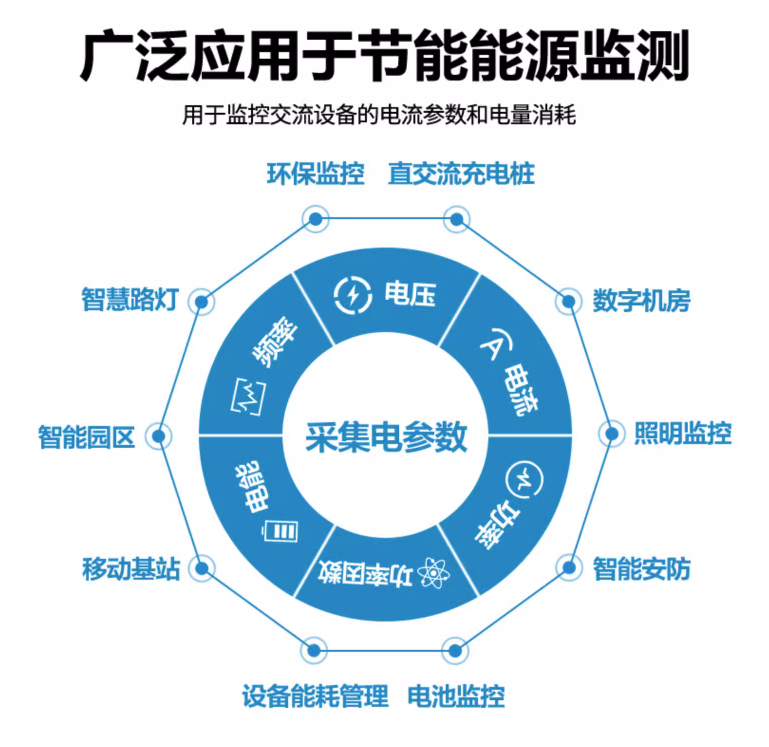

　　應用于：配電柜，高精密列頭柜電參數監測，數據中心能耗監測， 主進線分支線監測等電力領域。兼容各品牌工業觸摸屏和組態軟件。
