電流互感器的作用

　　電流互感器，作為電力系統中不可或缺的電氣設備之一，扮演著至關重要的角色。它不僅是電能計量、繼電保護與監控系統的核心元件，更是確保電網安全、穩定、高效運行的關鍵所在。本文將從電流互感器的定義、工作原理、主要作用、選型原則等方面，深入闡述其在現代電力工業中的重要意義。

　　一、電流互感器的定義

　　電流互感器，簡稱CT(Current Transformer)，是一種按照電磁感應原理工作的特殊變壓器。它主要用于將電力系統中的大電流(如一次側的幾百至幾千安培)變換成標準小電流(通常為5A或1A)，以供測量儀表、繼電保護裝置及自動控制系統使用。這種變換不僅便于電流的測量，還能有效隔離高電壓系統，保障人身與設備安全。

　　二、工作原理

　　電流互感器的工作原理基于法拉第電磁感應定律。當一次側繞組中有電流流過時，會在鐵芯中產生交變磁通，這個磁通又會在二次側繞組中感應出電動勢，進而產生電流。由于電流互感器的一次側匝數遠少于二次側，根據變壓器原理，二次側電流將按比例縮小，實現了大電流到小電流的轉換。同時，為了保證測量的準確性，電流互感器在工作時，其二次側通常不允許開路，以防止產生高電壓危害設備安全。

　　三、主要作用

　　1.電流測量與計量

　　電流互感器最直接的應用便是電流的測量。在電力系統中，無論是發電、輸電還是配電環節，都需要對電流進行實時監測。通過電流互感器，可以將高壓側的大電流轉換成標準的小電流信號，供測量儀表使用，如電流表、電能表等，從而實現對電力系統各節點電流的精確測量和電能計量。這對于電力企業的經濟核算、電網調度以及用戶用電管理都具有重要意義。

　　2.保護設備與系統安全

　　電流互感器在電力保護系統中同樣發揮著核心作用。當電力系統中發生短路、過載等故障時，電流會急劇增大。此時，電流互感器能夠快速、準確地檢測到這一變化，并將信號傳遞給保護裝置(如繼電器、斷路器)，觸發保護動作，迅速切斷故障回路，防止故障擴大，保護電力設備和系統的安全。這種快速響應的能力對于減少停電時間、降低經濟損失具有重要意義。

　　3.實現遠程監控與自動化控制

　　隨著智能電網的發展，電流互感器與數字通信技術相結合，實現了電流數據的遠程傳輸與實時監控。通過電流互感器采集的電流數據，可以上傳至監控中心或云平臺，供電力調度人員實時掌握電力系統運行狀態，進行負荷預測、故障預警以及優化調度。同時，這些數據也是實現電力系統自動化控制的基礎，為智能電網的建設與發展提供了有力支撐。

　　.提高系統運行的經濟性與可靠性

　　電流互感器的應用還有助于提高電力系統運行的經濟性與可靠性。通過精確的電流測量，可以優化電網的潮流分布，減少線路損耗，提高電能傳輸效率。同時，在保護系統中的應用，可以及時發現并隔離故障點，減少停電范圍和時間，提高供電可靠性。這對于提升電力企業的經濟效益和社會效益都具有重要意義。

　　選型原則

　　1、額定電流與變比選擇

　　首先，電流互感器的額定電流應大于或等于一次側回路的最大工作電流，以確保在正常運行及短路故障時，互感器不會因過載而損壞。同時，變比(即一次側電流與二次側電流之比)的選擇需根據測量或保護的具體需求來確定。對于計量用CT，變比的選擇應確保在額定負荷下，二次側電流接近額定值，以提高計量精度;而對于保護用CT，則需考慮在短路電流下，二次側電流能準確反映一次側電流的變化，以便快速、準確地觸發保護裝置動作。

　　2、準確度等級

　　電流互感器的準確度等級是衡量其測量誤差大小的重要指標。根據用途不同，CT的準確度等級可分為多個等級，如0.2級、0.5級、1級、3級、10P等。其中，0.2級和0.5級主要用于高精度計量，如電能表計費;1級和3級則適用于一般測量和監控;而帶有“P”字樣的等級(如10P)則專為保護設計，表示在短路電流下，復合誤差不超過規定值。選型時，應根據實際需求選擇合適的準確度等級，避免資源浪費或精度不足。

　　3、負載特性

　　電流互感器的二次側負載特性對其測量精度有重要影響。負載主要包括連接電纜的電阻、接觸電阻以及儀表內阻等。選型時，需確保CT的額定二次負荷(包括最大負荷和功率因數)大于或等于實際二次負荷，以防止因負載過大導致測量誤差增大。此外，對于需要遠程傳輸信號的場合，還需考慮信號傳輸過程中的衰減和干擾問題，選擇適合的傳輸方式和設備。

　　4、絕緣與耐壓水平

　　電力系統的電壓等級決定了電流互感器所需承受的絕緣與耐壓水平。選型時，必須確保CT的絕緣強度和耐壓水平滿足系統電壓等級的要求，以防止因絕緣擊穿或耐壓不足導致的設備損壞或人身安全事故。同時，還需考慮環境因素的影響，如濕度、溫度、污穢等，選擇具有相應防護等級的CT產品。

　　5、動熱穩定性能

　　在短路故障發生時，電流互感器需承受巨大的短路電流沖擊。因此，其動熱穩定性能是選型時不可忽視的重要因素。動穩定性能指CT在短路電流作用下，機械結構不發生損壞的能力;熱穩定性能則指其在短路電流通過時，溫升不超過允許值，以保證絕緣材料不損壞。選型時，應根據系統短路電流水平，選擇具有足夠動熱穩定裕量的CT產品。

　　6、經濟性與可維護性

　　在滿足技術性能要求的前提下，電流互感器的選型還需考慮經濟性與可維護性。經濟性包括設備成本、安裝費用、運行維護費用等方面;可維護性則涉及設備的可靠性、易損件更換便捷性、故障診斷與排除能力等。通過綜合比較不同品牌、型號CT的性能指標、價格及售后服務等因素，選擇性價比最優的產品。

　　7、特殊需求考慮

　　在某些特殊應用場合，如高海拔、強磁場、腐蝕性環境等，還需考慮電流互感器的特殊需求。例如，在高海拔地區，需選擇具有更高絕緣強度的CT;在強磁場環境中，需采取屏蔽措施以減少磁場干擾;在腐蝕性環境中，則需選用耐腐蝕材料制成的CT外殼等。

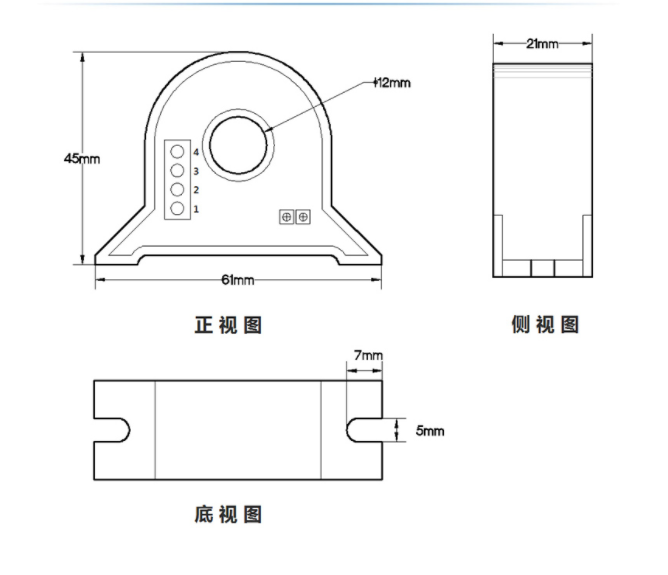

　　電流互感器具有體積小、重量輕、無磁飽和、測量范圍廣等優點，為電力系統的測量與保護提供了新的選擇。
