模擬量電流信號怎么測量

　　在工業自動化與控制系統中，模擬量電流信號的準確測量是確保系統穩定運行與精確控制的關鍵環節。模擬量電流信號，通常是指通過電流強度變化來表示某種物理量(如溫度、壓力、流量等)的連續變化的信號，其測量方式多樣，且需根據具體應用場景選擇合適的測量工具和技術。

　　一、基本原理

　　模擬量電流信號測量基于歐姆定律，即電流(I)、電壓(U)與電阻(R)之間的關系：I = U/R。在實際應用中，通常通過在被測電路中串入一個已知阻值的精密電阻(稱為采樣電阻或分流器)，將電流信號轉換為電壓信號，再利用電壓測量儀表讀取該電壓值，進而通過計算得到電流大小。此外，隨著電子技術的發展，直接測量電流的數字式儀表也日益普及，它們內部集成了高精度電流傳感器，能夠直接將電流轉換為數字信號進行處理和顯示。

　　二、常用設備

　　1.分流器/采樣電阻：用于將電流信號轉換為電壓信號，其阻值需根據被測電流范圍及所需精度進行選擇。

　　2.萬用表：具有電流測量功能的萬用表是測量模擬量電流信號的基本工具之一，通過選擇合適的量程和測量檔位，可直接讀取電流值。

　　3.數字電流表：相較于萬用表，數字電流表通常具有更高的測量精度和更廣泛的測量范圍，適用于需要精確測量電流的場合。

　　4.電流傳感器：包括霍爾效應傳感器、磁通門傳感器等，能夠非接觸式測量電流，適用于高壓、大電流或需要隔離測量的場景。

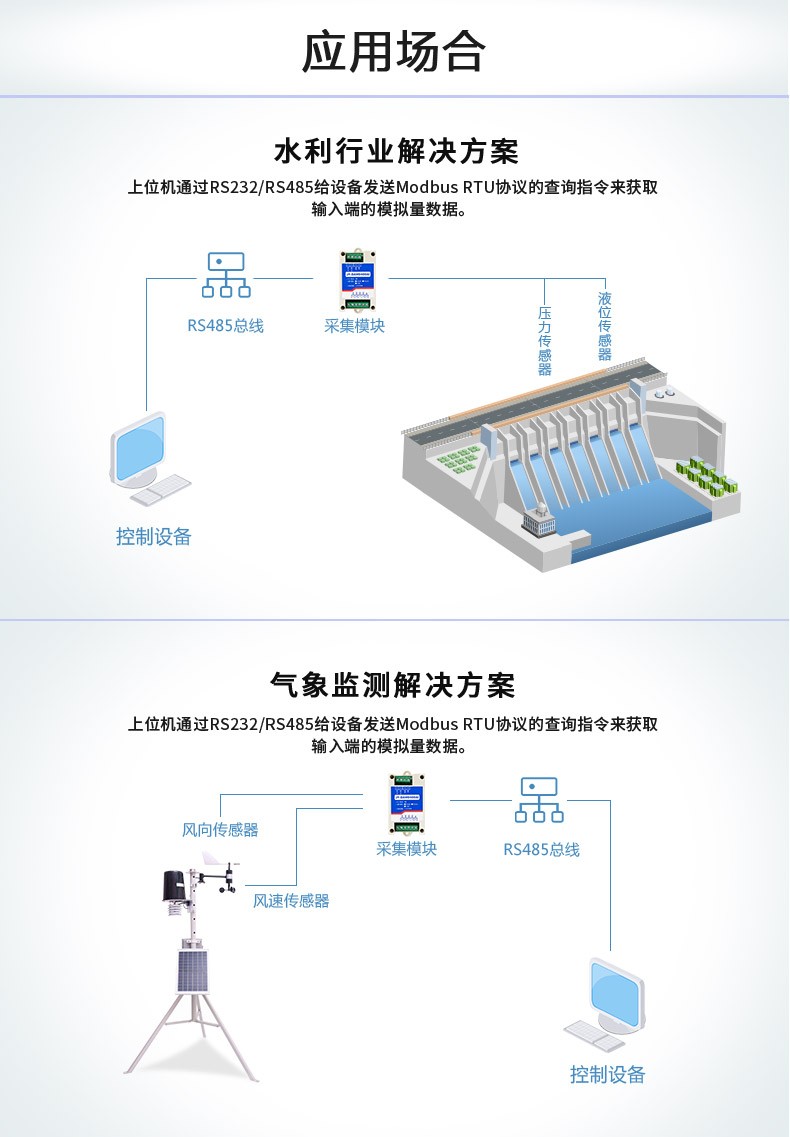

　　5.數據采集系統：在工業控制系統中，常采用數據采集系統(如PLC、DCS等)配合電流輸入模塊，實現對模擬量電流信號的實時采集、處理與監控。

　　三、測量步驟

　　1.準備階段：選擇合適的測量設備和工具，確保測量設備處于良好狀態，并根據被測電流大小選擇合適的量程或檔位。同時，確保測量環境安全，遵守相關操作規程。

　　2.連接電路：將被測電路斷開，將分流器或電流傳感器串聯接入電路中，確保連接牢固可靠。對于數字式測量設備，需正確連接信號線和電源線。

　　3.校準與調零：根據測量設備的要求進行必要的校準和調零操作，以確保測量結果的準確性。

　　4.開始測量：開啟測量設備，等待其穩定后讀取電流值。對于需要長時間監測的場合，可設置數據采集系統進行自動記錄和存儲。

　　5.記錄與分析：將測量結果記錄下來，并進行必要的分析和處理。如發現異常值或波動較大的情況，應及時查找原因并采取相應的措施。

　　四、注意事項

　　1.安全第一：在測量過程中，務必注意人身安全和設備安全，避免觸電、短路等事故的發生。

　　2.精度與誤差：選擇合適的測量設備和工具，確保測量精度滿足要求。同時，要了解測量設備的誤差范圍和影響因素，以便對測量結果進行合理的修正。

　　3.環境因素：測量時應考慮環境溫度、濕度等環境因素對測量結果的影響，并采取相應的措施進行補償或校正。

　　4.保護電路：在測量過程中，應避免對被測電路造成不必要的干擾或損壞。對于重要或敏感的電路，應采取適當的保護措施。

　　5.規范操作：遵守操作規程和安全規范，確保測量過程的規范性和準確性。同時，要定期對測量設備進行維護和保養，以延長其使用壽命和保持其性能穩定。

　　綜上所述，模擬量電流信號的測量是工業自動化與控制系統中不可或缺的一環。通過選擇合適的測量設備和工具、遵循正確的測量步驟和注意事項，實現對模擬量電流信號的準確測量和有效監控，為系統的穩定運行和精確控制提供有力保障。
