水、電、燃氣GPRS遠程抄表系統的應用

        現在很多城市居民用戶的水表、電表、燃氣表的三表抄表工作都是由工作人員按月人戶或者戶外抄表的方法，企業不僅需要配備大量的抄表人員，而且還浪費了大量的人力、物力和財力，不利于企業節約成本。

        隨著人們生活水平的提高，現代智能化住宅小區的不斷增多，對物業管理水平要求也越來越高，這就要提高水、電、燃氣三表抄表工作效率。因此，我們在設計中采用了自動遠程監控抄表系統對現代智能化住宅小區的水、電、燃氣等進行監控和抄表管理。

        一、遠程三表抄表系統的組成及功能

        1.1遠程三表抄表系統的組成

        該系統主要由企業管理計算機、小區主機、GPRS無線傳輸系統、終端系統、報警器、電動閥、傳感器等組成。系統方框，如圖1所示。

        1)企業管理計算機是三表遠程抄表系統的控制中心，管理軟件采用模塊化編程的方法，每一類I/O 設備都有一個I/0設備驅動模塊，可根據各個用戶的要求來定制各種功能，并可根據情況的變化擴展新的功能。企業管理計算機一般安裝在自來水，電力和燃氣公司的計算機機房中心。

        2)小區主機都有一個唯一的編碼，均由生產廠家設定，這樣編碼有利于管理。

        3)GPRS通用無線分組業務的基本功能是在終端與計算機通信網絡的路由器之間提供分組傳遞業務，分組用戶可在網絡上保持永久的虛連接，即一直連接在網上而不影響網絡容量，GPRS允許用戶在端到端分組轉移模式下發送和接收數據，而不需要利用電路交換模式的網絡資源，從而提供了一種高效、低成本的無線分組數據業務。因此，GPRS特別適用于間斷的、突發性的或頻繁的、少量的數據傳輸，也適用于偶爾的大數據量傳輸，所以特別適合三表的數據無線傳輸。

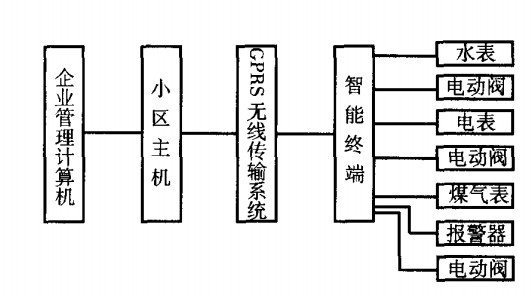

        圖1水、電、燃氣三表GPRS遠程抄表系統框圖

        4)智能終端可以安裝在戶內，也可以安裝在樓宇中的公共空間內，它們直接與水、電、燃氣三表或傳感器相連，能夠進行信號處理與數據采集，還可以完成控制。

        5)電動閥安裝在樓道的公共空間或者廚房內，在接收到報警信號或漏水、著火等緊急事務時，可以關斷水、電、燃氣的閥門。

        6)傳感器安裝在表頭內部，進行信號轉換，將表盤的轉圈數轉換為脈沖信號輸出。

        1.2 自動監控抄表系統的功能

        1.2.1企業管理計算機

        發出各種對I/0設備的操作命令，包括數據采集和控制，并接收和顯示數據，接收來自各個小區主機的信號并顯示存檔，對各種系統設備進行管理。

        1.2.2小區主機

        通過GPRS系統完成管理計算機和智能終端通信協議轉換和對智能終端的巡檢掃描。

        1.2.3 GPRS無線傳輸

        能夠完成水、電、燃氣三表計量信號的傳輸和對電動閥的控制信號的傳輸。

        1.2.4智能終端

        它是本系統的終端設備，直接與各種I/，O設備相連，采用了積木式的組合結構，根據不同的情況選用不同的組合方法，每個智能終端模塊有若干個I/0接口，分別與設備(如脈沖計量表、電動閥門、繼電器、交流接觸器、報警器等)相連。

        二、水、電、燃氣GPRS遠程抄表系統的優點

        1)功能豐富，綜合性強，能夠實現自動計費、設備控制、報警與數據傳輸等功能。水、電、燃氣配置的電動控制閥門，當用戶發生故障時，能及時報警和處理。能完成各個小區內各種數據的匯總、處理和存儲，并可傳送給電力、水務和燃氣公司。

        2)由于水、電、燃氣的流量、壓力、溫度等數據是其各個相關部門管理處的重要技術資料，以往相關數據的獲得只能依靠人工處理，市內的各個站點采用專人巡視，一天跑幾個點，把相關的數據記錄下來，市郊的站點需要留人堅守，靠打電話傳報數據。數據傳送慢，錯誤率高，大大增加了成本，給管理和維護工作造成了極大的不便。本系統針對現狀的要求，開發的該系統通過GPRS傳輸數據，沒有距離的限制，覆蓋范圍廣，不受地形和天氣限制，它的優點是可以彌補無線系統的距離和環境等問題。

        3)增強使用安全性。現在人們使用水、電和燃氣各種安全事故頻發，人們越來越重視安全，本系統可以通過小區控制中心來控制小區內用戶的水、電和燃氣的閥門，可以處理突發事故，保護小區用戶的生命和財產。

        4)價格合理，維護方便。本系統維護成本比較低。

        5)本系統可以提高抄表的效率，運營企業可以減少抄表收費人員的數量，縮短資金回收時間，而且降低了抄表收費人員的勞動強度，避免了因進戶抄表收費給居民帶來的不便，并可擴大抄表收費人員的服務區域范圍，提高工作效率，降低企業成本。

        三、結論

        GPRS技術非常適合于水、電、燃氣的三表抄表遠程系統，與傳統方式相比，用GPRS技術進行水、電、燃氣抄表系統的優點有永遠在線、實時性好、便于維護、收費合理等。本文主要分析了開發的基于GPRS技術的水、電、燃氣遠程抄表系統的組成和功能。該系統不僅實現遠程實時自動抄表、報警和安全等功能，而且還提高了辦公的自動化水平，對減少運營成本和加強用水、電和燃氣安全的監控管理起到了積極的作用。
