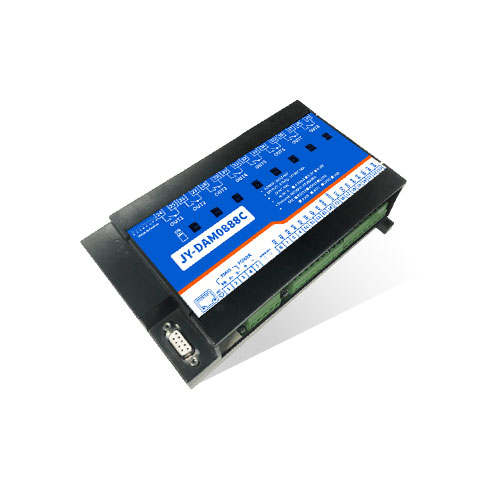

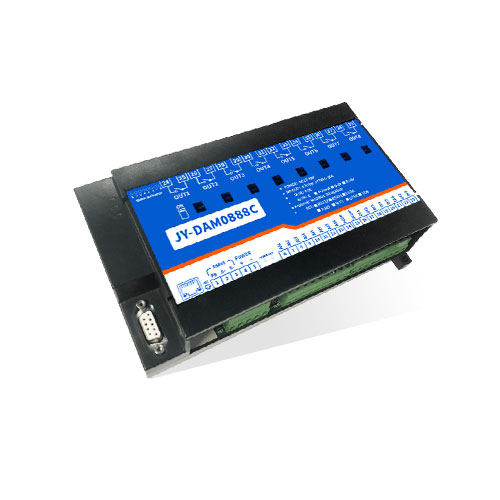

一、產品特點

• DC12-30V寬壓供電；
• HFE10-2磁保持繼電器，輸出觸點隔離；
• RS485通訊隔離，輸入光耦隔離；
• 通訊接口支持RS232、RS485,可擴展網口、WiFi、GPRS等通信接口；
• 支持標準Modbus-RTU/TCP/ASCII協議；
• 具有閃開、閃斷功能，可以在指令里邊帶參數、操作繼電器開一段時間自動關閉；
• 上位機軟件提供頻閃功能，可以控制器繼電器周期性開關；
• 可以設置0-255個設備地址，通過軟件設置。

二、產品功能

• 8路光耦輸入（NPN型5-30V）；
• 8路磁保持繼電器輸出；
• 8路12位分辨率模擬量輸入4-20ma/0-10V/0-5V；
• 支持波特率：2400,4800,9600,19200,38400（可以通過軟件修改，默認9600）；
• 定時控制----年月日時分秒自定義設置時間控制，可循環；
• 輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系；
• 開關量聯動----手動開關或開關量觸發設備與控制輸出聯動；
• 模擬量自動控制----自定義模擬量上下限閾值，觸發后自動控制；
• 場景控制-----自定義完整的邏輯控制觸發條件；
• 70組規則設定----多達70組規則條件設定，滿足各種邏輯要求。

三、產品選型

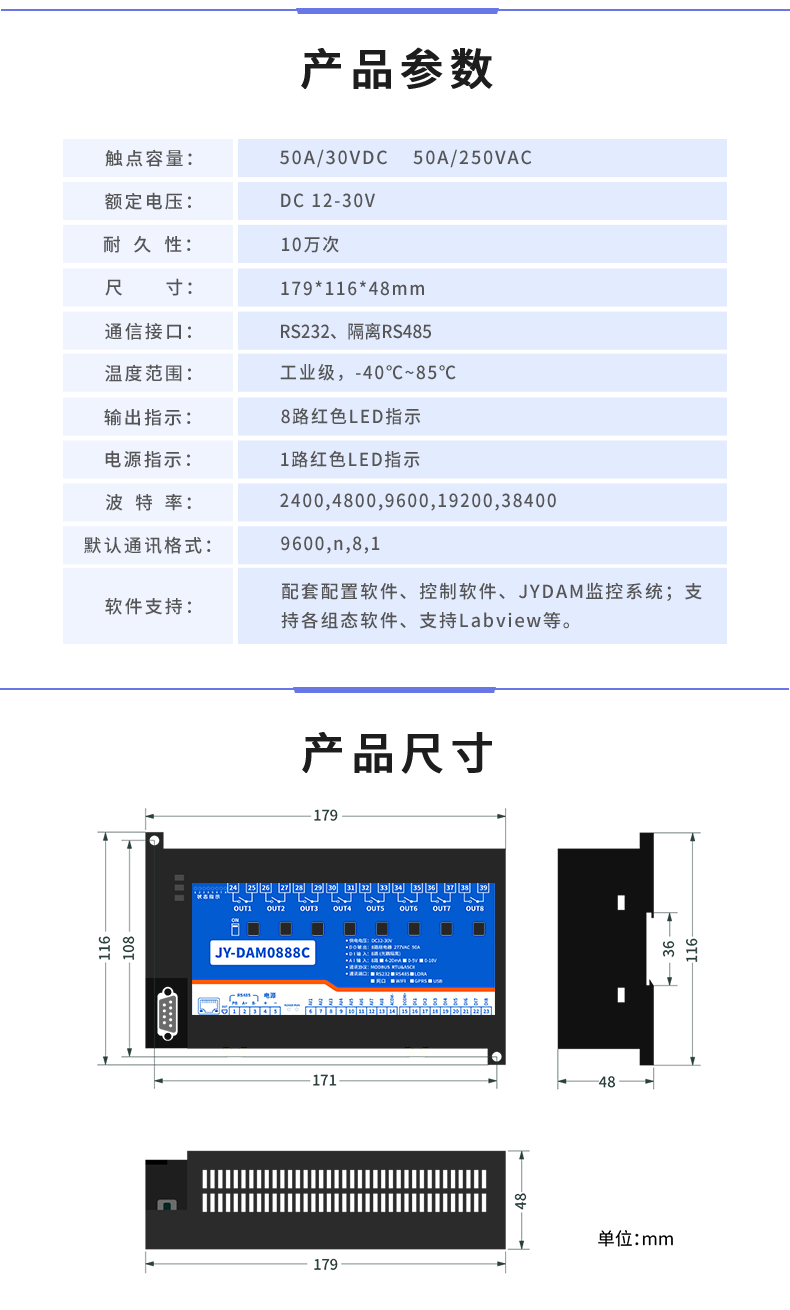

四、主要參數

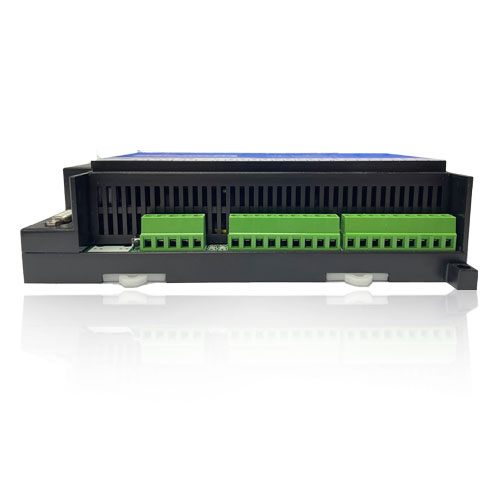

五、接口說明

1、引腳說明

六、通訊接線說明

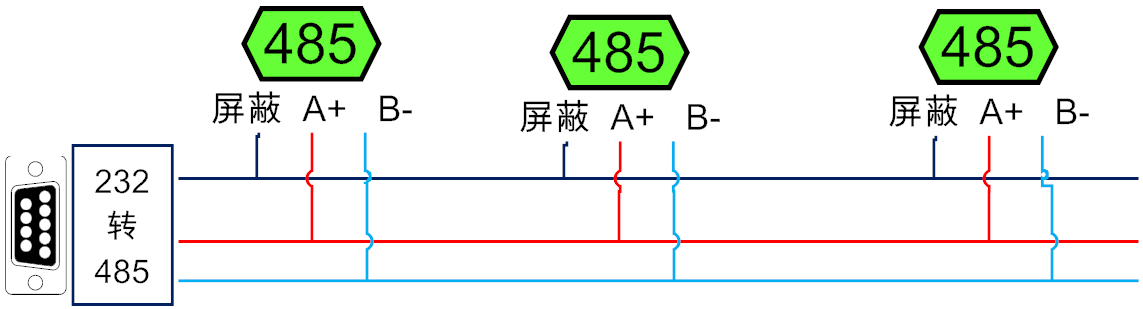

1、RS485級聯接線方式

電腦自帶的串口一般是RS232，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器），轉換后RS485為A、B兩線，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

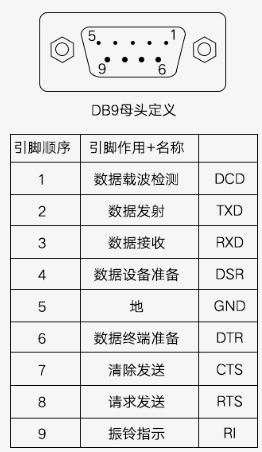

2、RS232接線連接方式

設備上為標準的RS232-DB9母頭。

七、輸入輸出接線

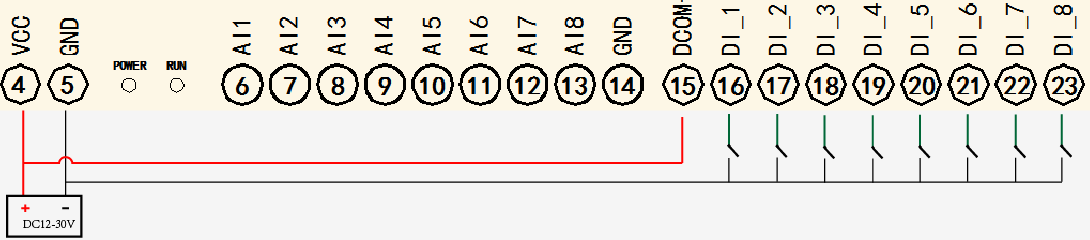

1、有源開關量（NPN型低電平輸入）接線示意圖

2、無源開關量（干接點）接線示意圖

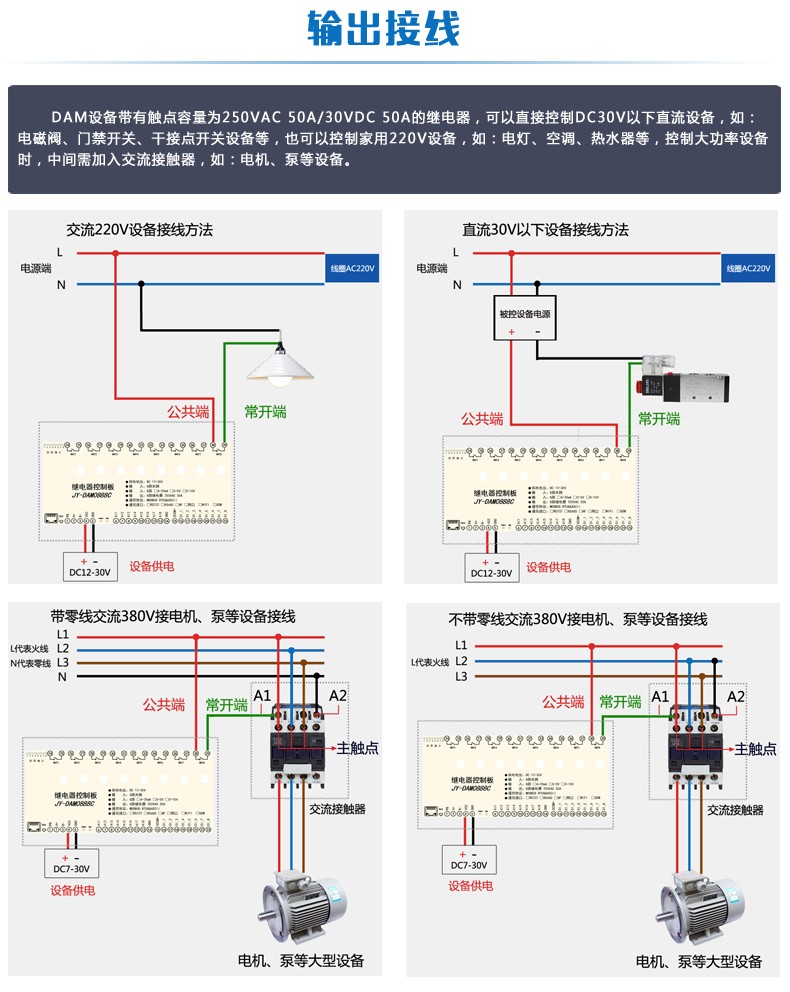

3、繼電器接線說明

4、模擬量接線示意圖

下圖中的電源部分為傳感器供電，AI1-AI8接傳感器信號正，GND為傳感器信號負，

設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

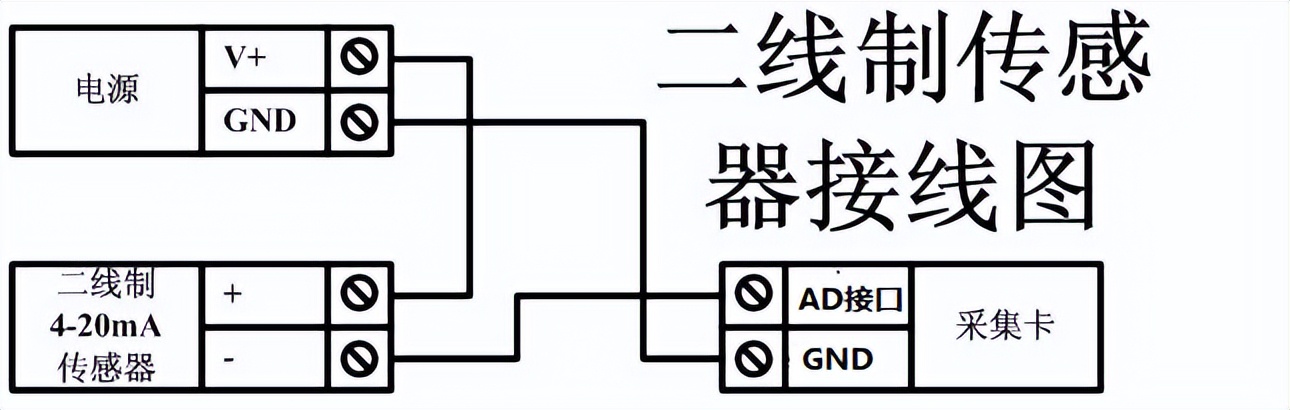

二線制：

三線制：

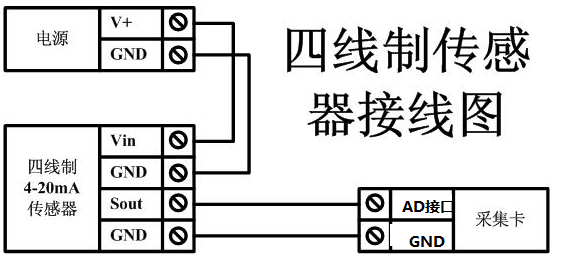

四線制：

八、測試軟件說明

1、軟件下載

軟件下載鏈接地址：http://m.yjxtulyn.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar

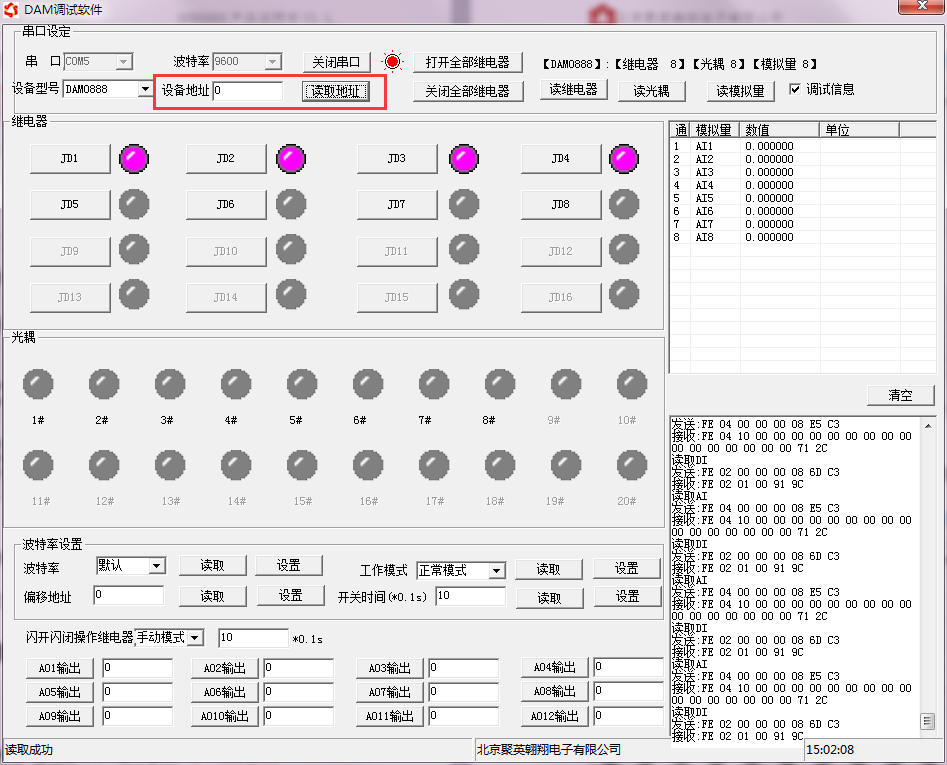

2、軟件界面

軟件功能：

• 繼電器狀態查詢
• 繼電器獨立控制
• 模擬量讀取
• 開關量狀態查詢
• 調試信息查詢
• 工作模式的更改
• 偏移地址的設定
• 繼電器整體控制

3、通訊測試

1. 選擇設備當前串口號，打開串口；
2. 選擇對應的產品型號；
3. 設備地址修改為254，點擊“讀取地址”，軟件底部提示“讀取成功”，讀到的設備地址為“0”，軟件右下方的發送和指令正確，則說明設備與電腦通訊成功。

4、模擬量數據說明

DAM調試軟件查詢速率為3s，接入輸入信號后，可通過點擊讀取光耦或讀取模擬量來立刻查看輸入狀態及數據。

軟件中的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

九、參數及工作模式配置

1、設備地址

1.1、設備地址的介紹

DAM系列設備地址默認為0，使用廣播地址為254進行通訊，用0無法通訊。

設備地址=撥碼開關地址+偏移地址。

注意：本設備沒有撥碼開關的設備，所以設備地址=偏移地址。

1.2、設備地址的讀取

設備正常通訊后，初始設備地址寫入254，然后點擊軟件上方“讀取地址”即可讀到設備的當前地址。

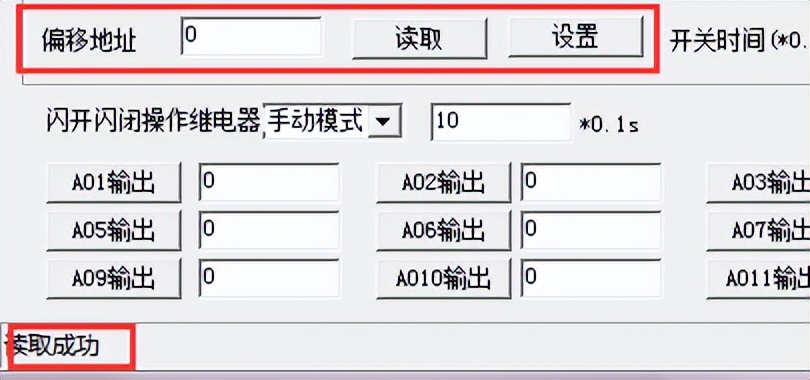

1.3、偏移地址的設定與讀取

點擊DAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

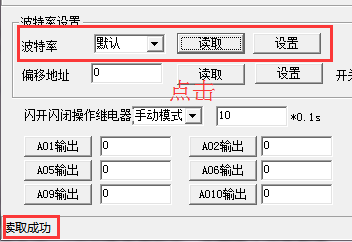

2、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

3、工作模式

3.1工作模式說明

4、閃開閃斷功能及設置

4.1、閃開閃斷功能介紹

手動模式：對繼電器每操作一次，繼電器則翻轉一次（閉合時斷開，斷開時閉合）；

閃開模式：對繼電器每操作一次，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開；

閃斷模式：對繼電器每操作一次，繼電器則斷開1.秒（時間可調）后自行閉合；

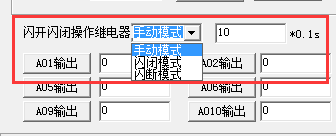

4.2、閃斷閃開的設置

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇。（后邊時間可自行設置，實際時間=填寫數字*0.1【單位秒】）

注：閃斷閃開模式不能寫入設備芯片內，軟件上選擇閃斷閃開模式后，所有通道都為閃斷閃開模式下，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制，不影響其他通道的正常控制。

智能自控功能配置說明

智能自控配置軟件下載地址：

http://m.yjxtulyn.cn.cn/zlxz/danziliao/1101.html

詳細配置說明，請閱讀【智能自控軟件配置使用手冊】

十一、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

Modbus協議說明書下載鏈接地址：

http://m.yjxtulyn.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

2、Modbus寄存器說明

線圈寄存器地址表：

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0開始，如00001對應0000。

②：波特率數值對應表

3、指令生成說明

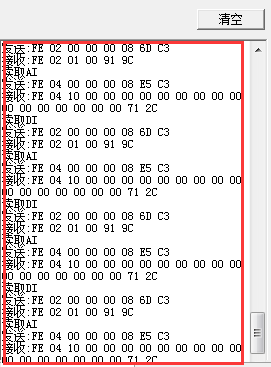

指令可通過“聚英翱翔DAM調試軟件”，勾選調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。

4、指令列表

5、指令詳解

5.1、繼電器輸出

控制1路繼電器（以第一路開為例，其他通道參照本例），任意一個字節變動，CRC校驗位會隨之變動。

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2、繼電器狀態

查詢8路繼電器

發送碼：FE 01 00 00 00 08 29 C3

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

5.3、光耦輸入

查詢光耦

發送碼：FE 02 00 00 00 08 6D C3

光耦返回信息：

返回碼：FE 02 01 01 50 5C

5.4、模擬量查詢

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

查詢模擬量AD字

發送碼：FE 04 00 00 00 08 E5 C3

模擬返回信息：

返回碼：FE 04 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 71 2C

5.5、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

5.6、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 08 01 FF F1 D1

全斷發送碼：FE 0F 00 00 00 08 01 00 B1 91

其中FF 為全開全關指令，為二進制轉換為16進制，2進制中1代表吸合，0代表斷開，11111111為全開，00000000為全斷，每8路為一個字節，起始為右側開始，如2,4,6,8，通道打開，其他關閉，則2,4,6,8為10101010,16進制為AA ，全部開關指令為AA

全開返回碼：FE 0F 00 00 00 08 40 02

全斷返回碼：FE 0F 00 00 00 08 40 02
