一、產品說明

DAMPT06設備是我公司云系列設備中網絡版的一種，設備通過連接Internet廣域網來進行通訊，使用我司配套的云平臺軟件可實現遠程采集溫度數據的功能，每個設備具有唯一ID號方便用戶進行二次開發使用。

二、產品特點

• 供電電壓DC7-40V；
• 通訊接口支持無線WIFI+RJ45以太網口；
• 設備默認IP為192.168.16.254；
• 設備默認WIFI名稱為HI_Link_**（**代表隨機數字字母組合）；
• 支持標準modbus協議，同時支持ASCII/RTU格式；
• 測量芯片采用24位AD轉換器,精度可做到0.02度；
• 支持用戶二次開發。

三、產品功能

• 6路PT100采集通道；
• 支持5位尋址地址；
• 支持波特率：2400,4800,9600,19200,38400。
• 同時支持局域網和外網控制使用；
• 支持UDP/TCP工作模式；
• 支持Client 、Server模式；
• 支持透傳、力控、組態王、Modbus tcp連接；

四、產品選型

五、主要參數

六、通訊說明

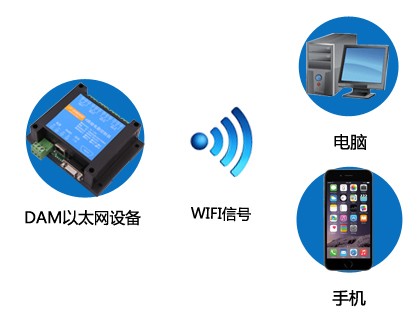

1、WIFI連接

設備供電后，會出現一個HI_LINK_**的WIFI信號，WIFI連接密碼為12345678，連接后，對設備進行參數配置。

若沒有出現此信號，需要先對設備進行復位操作。

2、WiFi復位說明

1. 網口左側有一個黑色復位按鍵或復位引腳（兩個彎曲引出的針腳），若沒有復位按鍵或引腳，請與技術客服聯系，010-82899827-803。
2. 按住復位按鍵（或短接兩個復位腳）超過10-15s后拿開。拿開后，網口黃燈和綠燈會同時常亮一次后熄滅。說明設備復位成功，等待30s，設備WIFI信號會出現，WIFI信號名稱為HI_LINK_**（**代表數字），WIFI連接密碼為12345678。

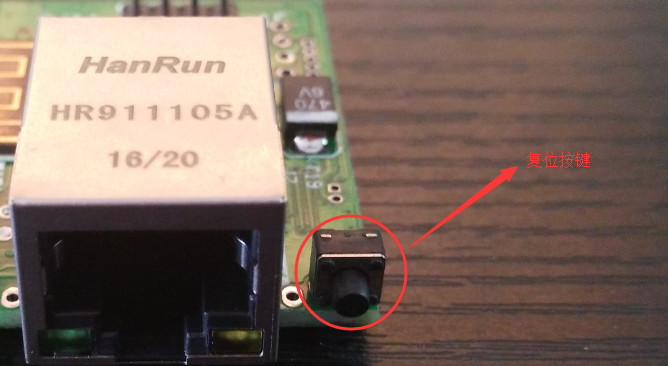

復位按鍵，如2-1圖所示：

圖2-1

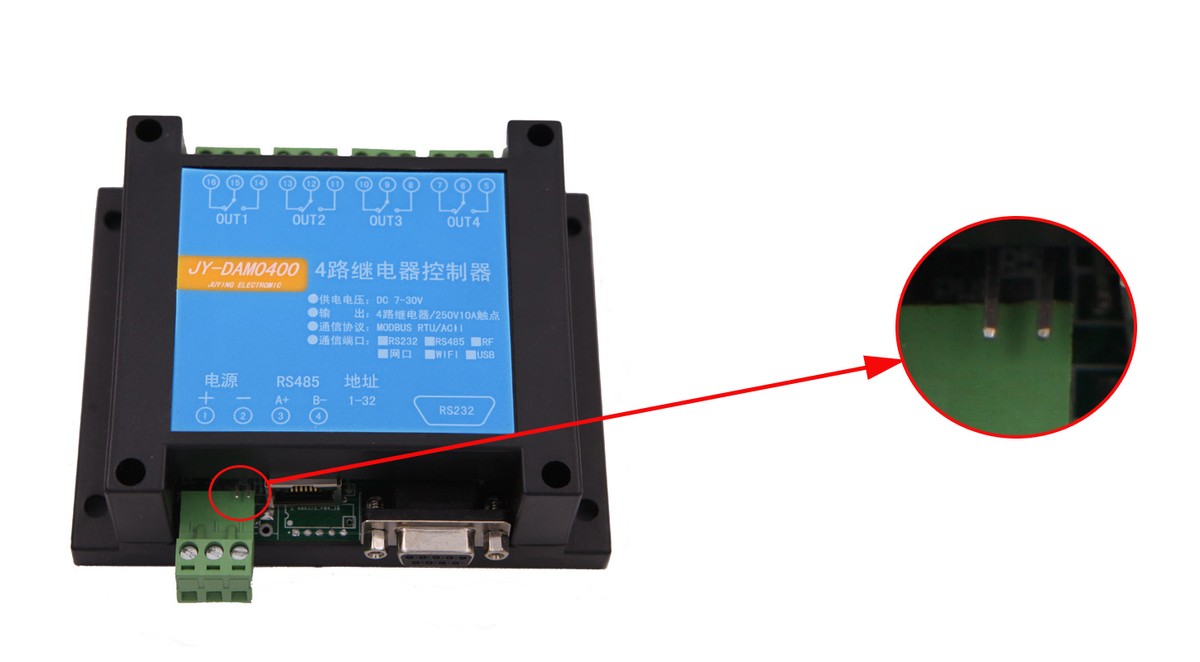

復位引腳如2-2圖所示：

圖2-2

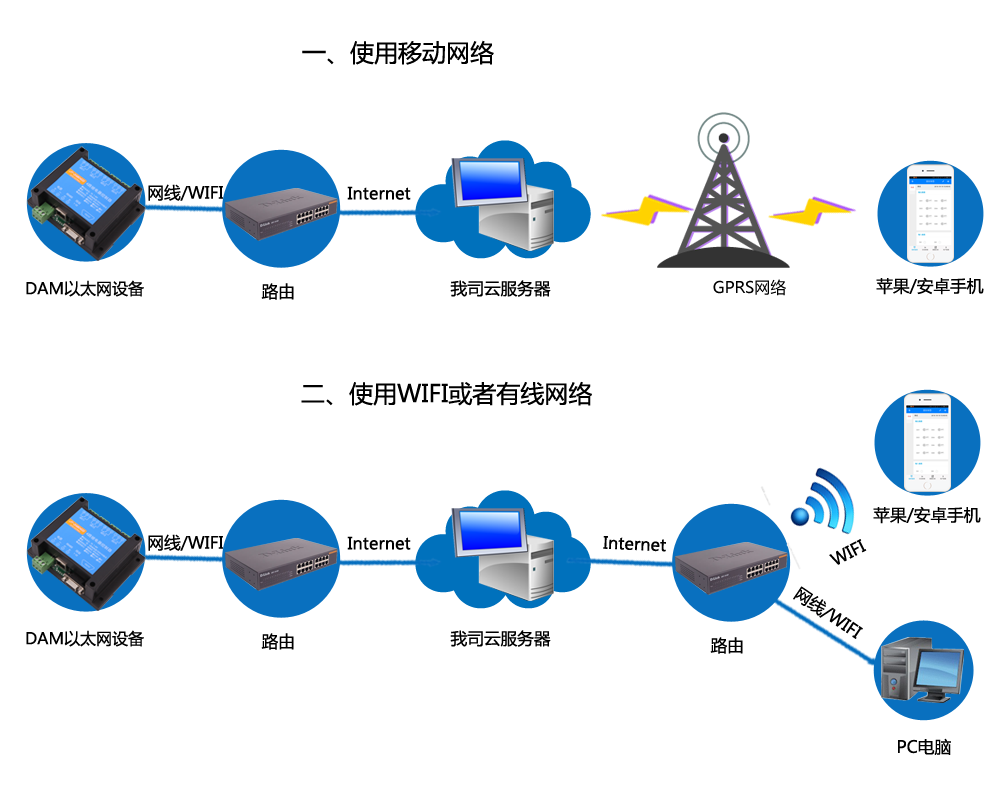

3、架構說明

設備使用基于Internet廣域網進行遠程通訊，通過配置參數面向我司云服務器ems.jydtu.com，端口號60001進行通訊。

七、快速使用說明

1、設備供電后連接設備WIFI信號，通過網頁進行參數配置；

2、測試通訊；

3、獲取設備唯一ID號；

4、手機安裝云平臺app軟件；

5、通過云平臺添加設備進行測試使用。

八、硬件說明

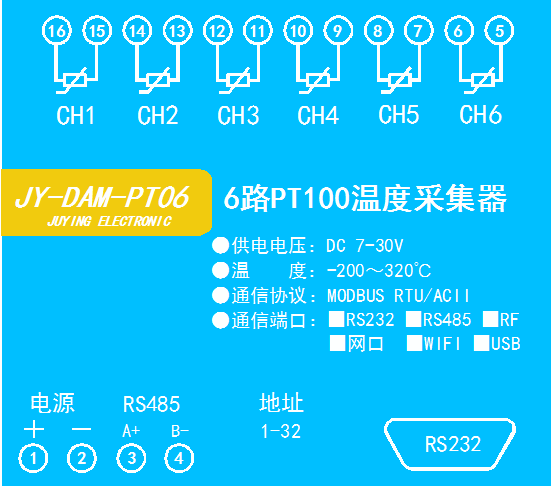

1、接口說明

2、引腳說明

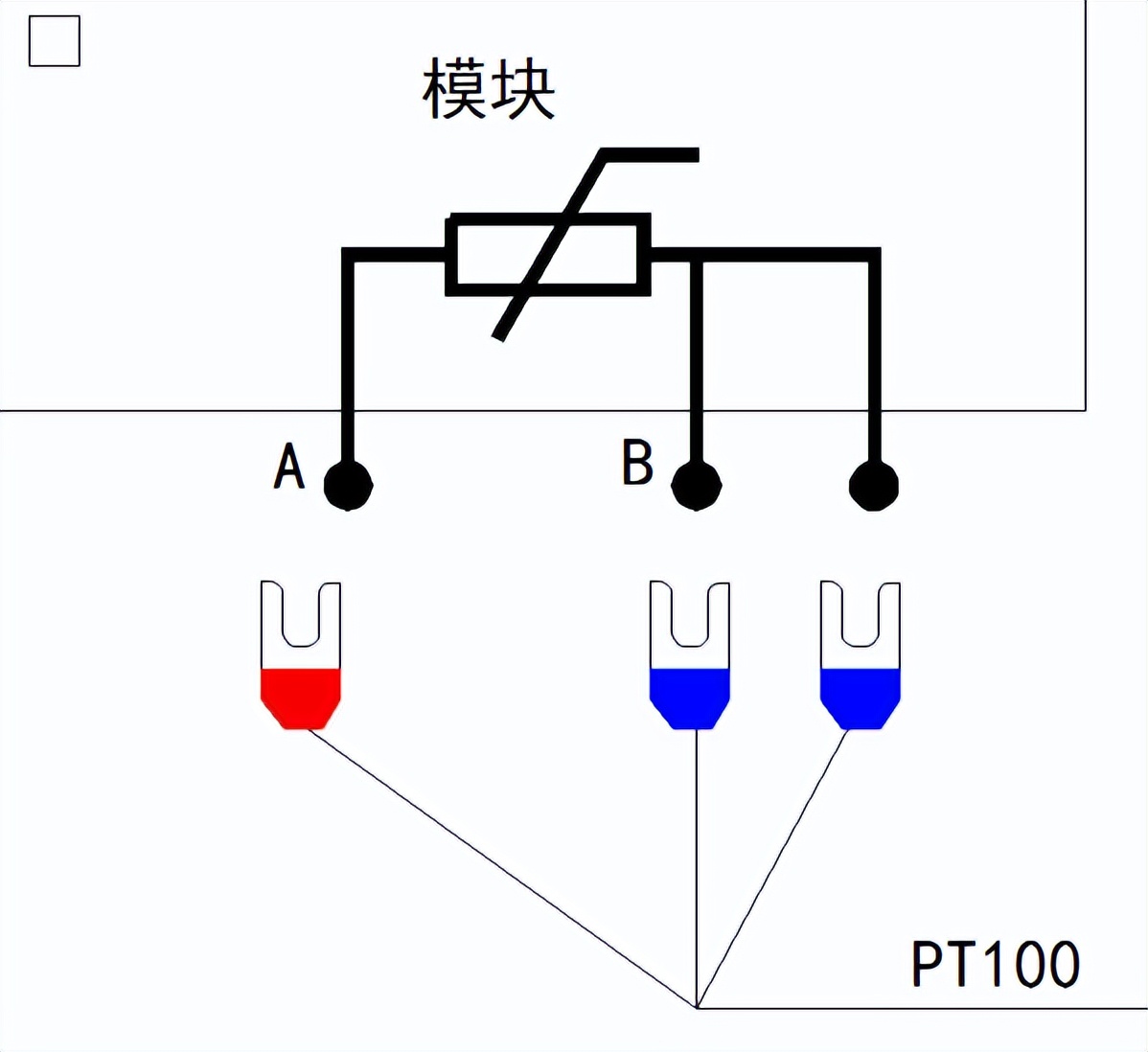

PT100采用三線制接線方式

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.01

九、設備參數配置

1、網絡配置

WIFI+網口版設備通過WEB方式進行參數配置。具體配置說明手冊下載地址如下：

http://m.yjxtulyn.cn.cn/software/clp/聚英云平臺WIFI網口版使用說明.rar

十、設備唯一ID號

使用聚英云平臺軟件，要求DAM設備具有唯一ID號，唯一ID號獲取有以下兩種方式：

1、掃描二維碼獲取

使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一ID號，如下所示：

十一、平臺軟件說明

聚英云平臺為我公司開發的一款網絡平臺軟件，平臺包含手機APP平臺軟件和網頁版平臺，其中手機APP軟件又包含Android、IOS兩大類，平臺以我公司的DAM系列網絡版設備和GPRS版設備為應用對象，旨在為用戶提供遠程控制輸出（繼電器、開關量）、模擬量（4-20mA、0-10V、0-5V）采集、開關量采集等服務，極大方便了用戶的需求，服務器由我公司提供，客戶可放心使用。

具體操作說明閱讀【聚英云平臺WIFI網口版使用說明】文檔即可；

下載地址：

http://m.yjxtulyn.cn.cn/software/clp/聚英云平臺WIFI網口版使用說明.rar

十二、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

Modbus協議說明書下載鏈接地址：

http://m.yjxtulyn.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

2、Modbus寄存器說明

本控制卡主要為溫度寄存器，支持以下指令碼：3、4、6

線圈寄存器地址表：

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0開始，如00001對應0000。

波特率數值對應表

3、相關指令

4、指令詳解

4.1模擬量查詢

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.01

查詢第一路溫度

FE040000000125C5

模擬返回信息：

FE 04 02 00 00 AD 24
