DAM04-LAMP 4路燈光調色控制

4路調光模塊 | LED調色燈帶控制器 | 支持RGB565調色輸出

DAM04-LAMP是一款專用的4路調光模塊，采用MOS管形式進行輸出不同占空比的周期信號以實現電壓的調節，可實現調光、調壓、調速功能。上位機可使用485通訊進行控制設備，實現家居燈光明暗、顏色變化等功能。

聯網方式：RS232/RS485 功能說明：4AO 版本說明：標準版協議：Modbus TCP/RTU/ASCII 軟件說明：免費測試/應用軟件二次開發：支持安裝方式：35mm導軌或四角螺絲

技術手冊在線購買

概述特點性能參數相關下載訂購方式視頻教程常見問題技術應用系列產品

產品介紹

產品特點

DC7-30V直流供電;

RS485/RS232通訊控制;

30V10A負載電流設計;

0.01Hz~10000H寬頻輸出;

10000級占空比調節;

支持RGB565調色輸出

支持標準Modbus RTU/TCP/ASCII協議;

可以設置0-255個設備地址，通過軟件設置。

產品功能

4路MOS管輸出;

7~30V 10A/路負載設計;

RS485通訊控制;

支持波特率：2400.4800.9600.19200.38400.115200(可以通過軟件修改，默認9600);

版本說明

版本	RGB565	RS485	RS232
JYDAM04-LAMP-RS232	●		●
JYDAM04-LAMP-RS485	●	●

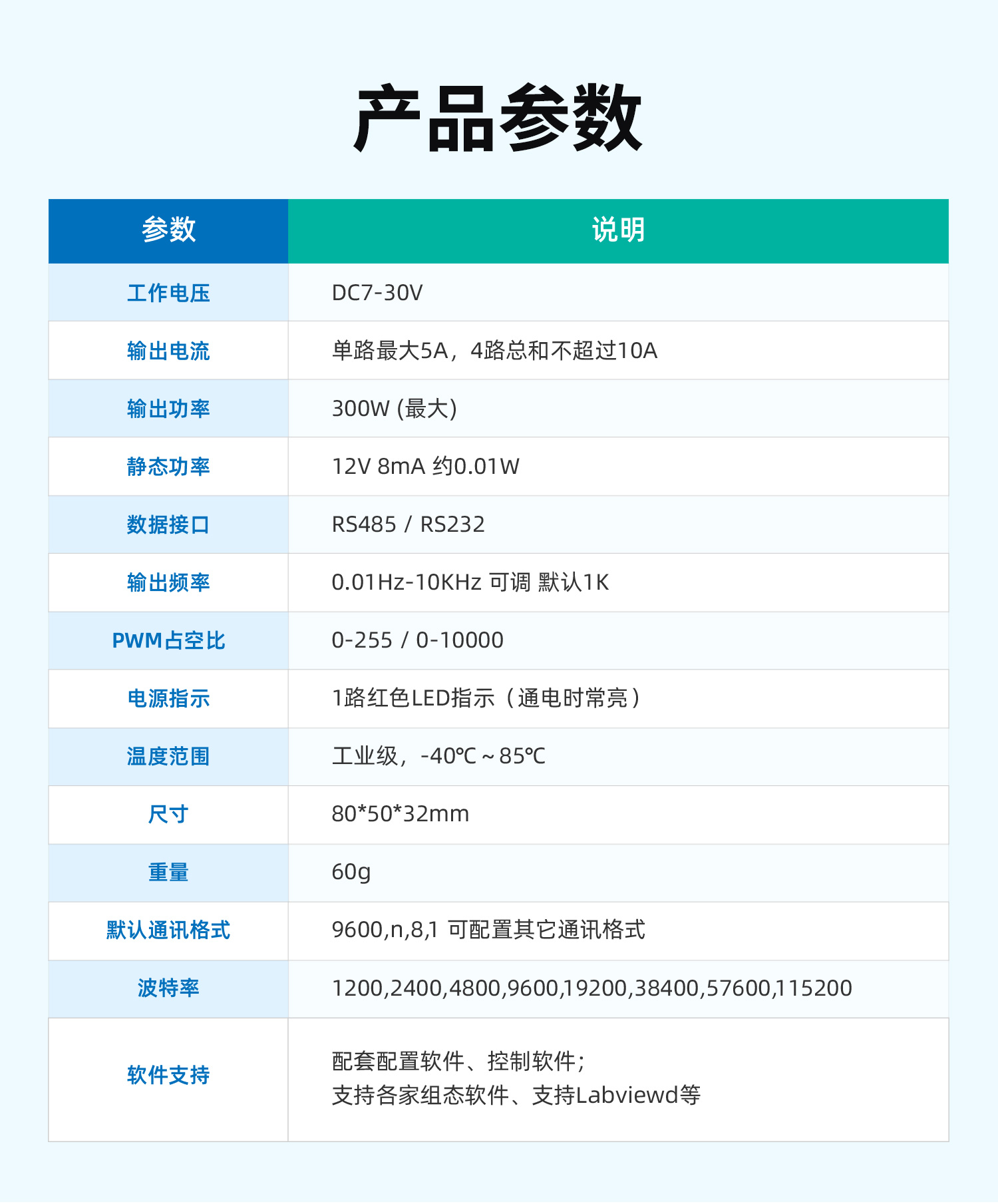

主要參數

參數	說明
工作電壓	DC7-30V
輸出電流	單路最大5A，4路總和不超過10A
輸出功率	300W (最大)
靜態功率	12V 8mA 約0.01W
數據接口	RS485 / RS232
輸出頻率	0.01Hz-10KHz 可調默認1K
PWM占空比	0-255 / 0-10000
電源指示	1路紅色LED指示（通電時常亮）
溫度范圍	工業級，-40℃～85℃
尺寸	805032mm
重量	60g
默認通訊格式	9600.n,8.1 可配置其它通訊格式
波特率	2400.4800.9600.19200.38400,115200
軟件支持	配套配置軟件、控制軟件；支持各家組態軟件、支持Labviewd等

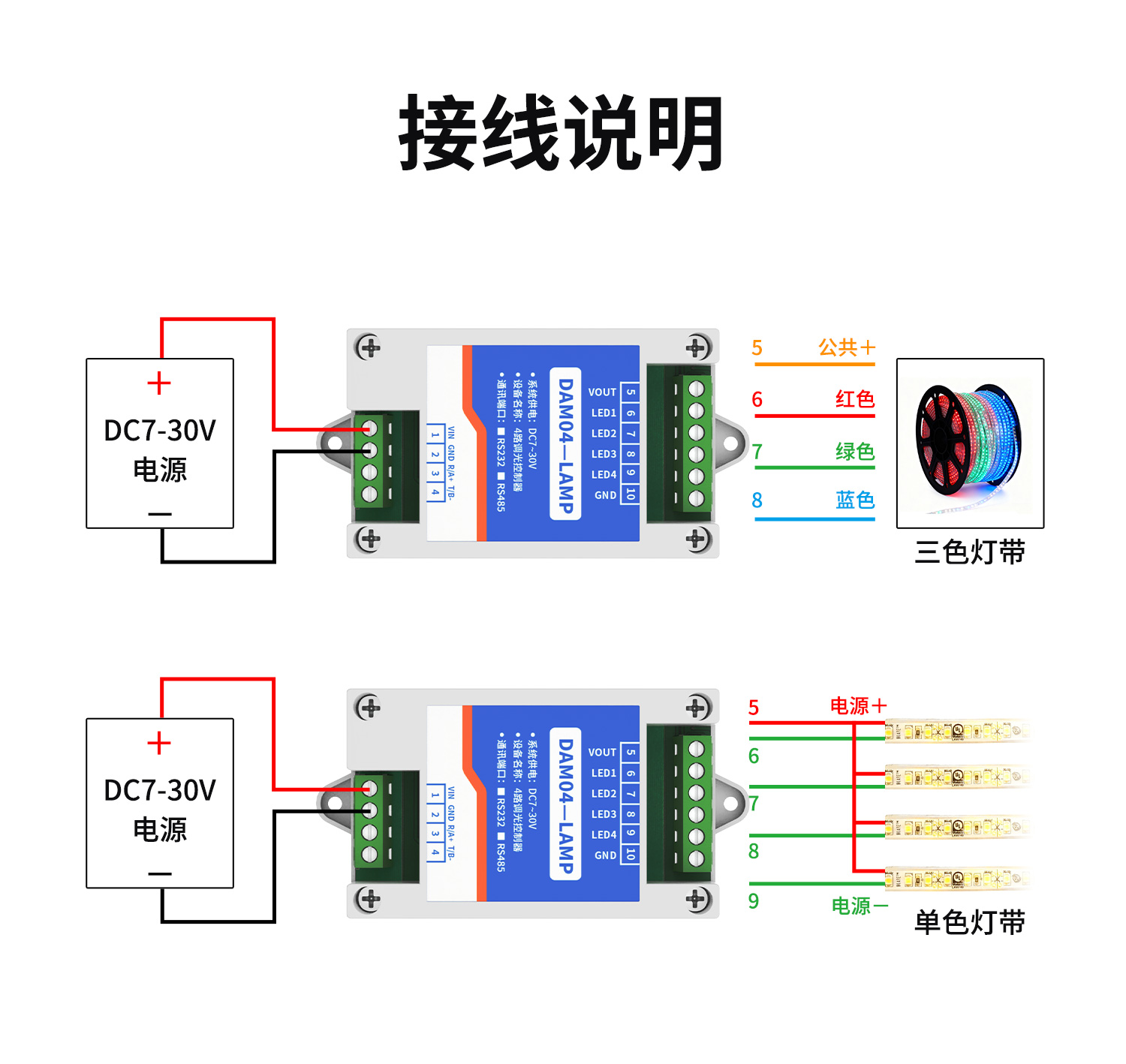

引腳說明

功能	序號	引腳	說明
供電DC7-30V	1	VIN	電源正極
供電DC7-30V	2	GND	電源負極
通訊	3	R	232通訊RX接口
	4	T	232通訊TX接口
	3	A+	485通訊A接口
	4	B-	485通訊B接口
調光輸出	5	VOUT	電源正極輸出
	6	LED1	第一路調光輸出
	7	LED2	第二路調光輸出
	8	LED3	第三路調光輸出
	9	LED4	第四路模擬量輸入信號正
	10	GND	電源負極

通訊接線說明

電腦自帶的串口一般是RS232.需要配232-485轉換器(工業環境建議使用有源帶隔離的轉換器)，轉換后RS485為A、B兩線，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

調試軟件介紹

調試使用時我們可以建立MODBUS POLL工程，如上圖所示，使用03指令，0寄存器開始順延10位，通訊成功后就可以進行調試和使用，如需要配置地址波特率等參數可以參照下表進行配置。

開發資料說明

通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》即可。

Modbus協議說明書下載鏈接地址：

http://m.yjxtulyn.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

Modbus寄存器說明

寄存器地址表：

寄存器名稱	支持指令碼	寄存器地址		說明
LED調光輸出
第一路輸出（0-255）	03：保持寄存器	0		第一路255級占空比調節輸出
第二路輸出（0-255）		1		第二路255級占空比調節輸出
第三路輸出（0-255）		2		第三路255級占空比調節輸出
第四路輸出（0-255）		3		第四路255級占空比調節輸出
第一路輸出（0-10000）		4		第一路10000級占空比調節輸出
第二路輸出（0-10000）		5		第二路10000級占空比調節輸出
第三路輸出（0-10000）		6		第三路10000級占空比調節輸出
第四路輸出（0-10000）		7		第四路10000級占空比調節輸出
RGB565調節		8		支持RGB565數據，可輸入0-65535
上升軟起動時間（0.1S）		9		亮度增加時的延時時間0-30000
下降軟起動時間（0.1S）		10		亮度減小時的延時時間0-30000

配置參數
通信波特率	03：保持寄存器	1000	見下表波特率數值對應表，默認為0，支持0-5，該寄存器同時決定RS232和RS485的通信波特率
備用		1001	備用，用戶不可寫入任何值。
偏移地址		1002	設備地址=偏移地址+撥碼開關地址
頻率高位（0.01Hz）		1004	默認1Khz,（0.01Hz-10kHz）
頻率高位（0.01Hz）		1005	無需修改
掉電記憶		1010	0：關閉 1：開啟

備注：

①：RGB565描述

低字節的前5位用來表示B(BLUE)

低字節的后三位+高字節的前三位用來表示G(Green)

高字節的后5位用來表示R(RED)

②：對Modbus的定義說明為準。

PLC例程下載地址：

http://m.yjxtulyn.cn.cn/zlxz/danziliao/1226.html

第三方組態(MCGS/組態王/力控/WINCC/威綸通)例程下載地址：

http://m.yjxtulyn.cn.cn/software/software/第三方組態例程.rar

②：波特率及校驗位

串口1保持寄存器地址1000

字節位數	定義	說明
Bit0~Bit7	波特率	0：9600 1：2400 2：4800 3：9600 4：19200 5：38400 6：115200 7：57600 8：56000 9：14400 10：1200
Bit8~Bit9	奇偶校驗	0：無校驗 1：偶校驗（Even） 2：奇校驗（Odd）
Bit10~Bit11	停止位	0：停止位1位 1：停止位2位 2：停止位1.5位

情景1控制輸出	RTU格式（16進制發送）
查詢四路狀態	FE 03 00 00 00 04 50 06
查詢指令返回信息	FE 03 08 00 64 00 FF 00 FF 0.0 0A 27 25(舉例)
控制第一路輸出	FE 06 00 00 00 FF DD 85
控制返回信息	FE 06 00 00 00 FF DD 85
控制第一路關閉	FE 06 00 00 00 00 9D C5
控制返回信息	FE 06 00 00 00 00 9D C5
控制第二路輸出	FE 06 00 01 00 FF 8C 45
控制第二路關閉	FE 06 00 01 00 00 CC 05
控制第三路輸出	FE 06 00 02 00 FF 7C 45
控制第三路關閉	FE 06 00 02 00 00 3C 05
控制第四路輸出	FE 06 00 03 00 FF 2D 85
控制第四路關閉	FE 06 00 03 00 00 6D C5
情景2 控制RGB565
控制RGB565輸出	FE 06 00 08 FE DC 5D FE
查詢指令返回信息	FE 06 00 08 FE DC 5D FE
情景3設置延時啟動和關閉
延時啟動設置	FE 06 00 09 00 0A CD C0
延時關閉設置	FE 06 00 0A 00 0A 3D C0

指令詳解

4.1、單路LED

模擬量數據與實際輸出值之間的關系為：實際值=輸出值*0.01

設置第一路模擬量輸出

FE 06 00 00 00 FF DD 85

字段	含義	備注
FE	設備地址
06	06指令	占空比調節輸出
00 00	地址	要設置第一路模擬量寄存器地址 0
00 FF	數值	要設置的模擬量數值 0x00FF = 255
DD 85	CRC16	校驗碼

模擬返回信息：

FE 06 00 00 00 FF DD 85

字段	含義	備注
FE	設備地址
06	06指令	占空比調節輸出
00 00	地址	要設置第一路模擬量寄存器地址 0
00 FF	數值	要設置的模擬量數值 0x00FF = 255
DD 85	CRC16	校驗碼

4.2、設置多路模擬量輸出

FE 10 00 00 04 08 00 00 00 00 00 00 00 00 00 BB F5

字段	含義	備注
FE	設備地址
10	10指令	寫多路輸出寄存器指令
00 00	地址	輸出的第一路LED寄存器地址
00 04	輸出數量	LED輸出的數量
08	字節數	設置輸出字節數
00 00 ...... 00 00	模擬量輸出值	第一路LED輸出 ...... 第四路LED輸出
BB F5	CRC16	校驗位

模擬返回信息：

FE 10 00 00 00 04 D5 C5

字段	含義	備注
FE	設備地址
10	10指令	寫多路輸出寄存器指令
00 00	地址	要設置的第一路LED寄存器地址
00 04	輸出數量	LED輸出的數量
D5 C	CRC16	校驗位

參數及工作模式配置

設備地址

設備地址的介紹

DAM系列設備地址默認為1.使用廣播地址為254進行通訊，用0無法通訊。

設備地址=偏移地址。

設備地址的介紹

設備正常通訊后，初始設備地址寫入254.然后點擊軟件上方“配置參數”即可讀到設備的當前地址。

偏移地址的設定與讀取

點擊JYDAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。
