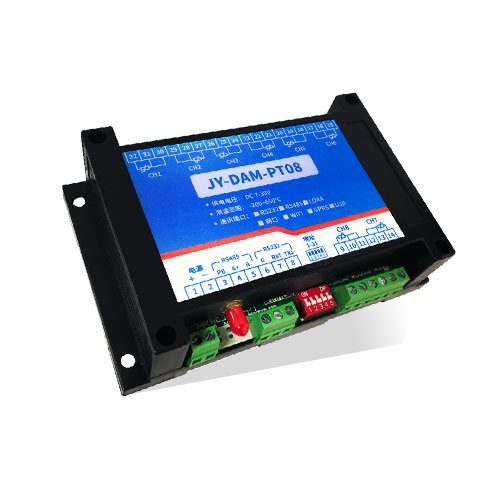

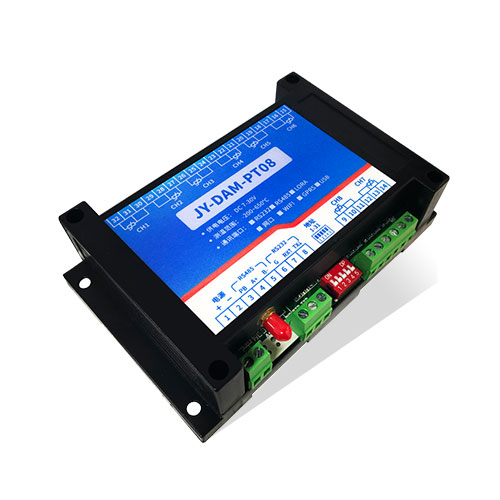

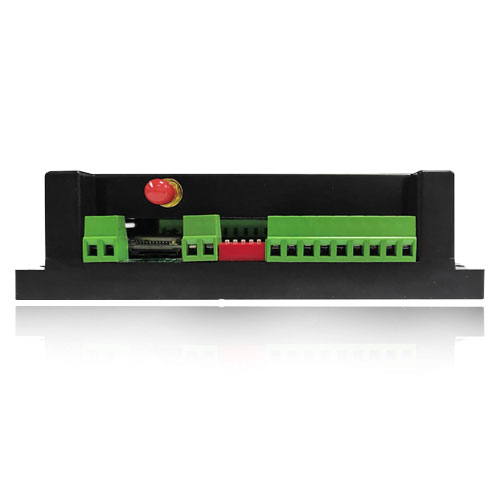

DAMPT08設備是我公司云系列設備中網絡版的一種，設備通過連接Internet廣域網來進行通訊，使用我司配套的云平臺軟件可實現遠程采集溫度數據的功能，每個設備具有唯一ID號方便用戶進行二次開發使用。
|
型號 |
modbus |
GSM |
WIFI |
RJ45 |
PT100 |
|
DAMPT08-WIFI網口 |
● |
● |
● |
8 |
|

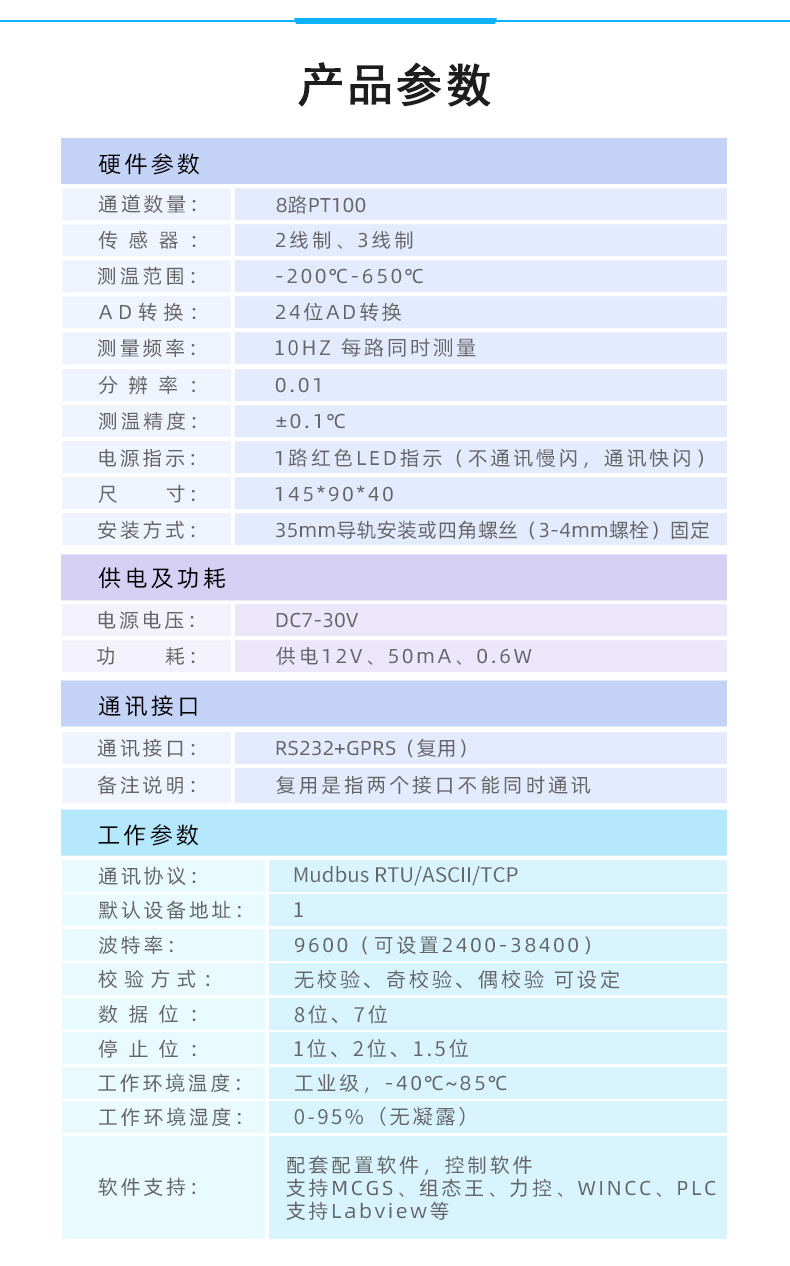

參數 |
說明 |
|
數據接口 |
WIFI+網口 |
|
默認WIFI名稱 |
HI_LINK_**（**代表隨機數字字母組合） |
|
默認IP |
192.168.16.254 |
|
額定電壓 |
DC 7-40V |
|
電源指示 |
1路紅色LED指示（不通信時常亮，通信時閃爍） |
|
通訊指示 |
與電源指示燈共用 |
|
溫度范圍 |
-200℃到320℃ |
|
溫度分辨率 |
0.1% |
|
溫度范圍 |
工業級，-40℃～85℃ |
|
尺寸 |
145*94*41mm |
|
重量 |
330g |
|
默認通訊格式 |
9600,n,8,1 |
|
波特率 |
2400,4800,9600,19200,38400 |
|
軟件支持 |
配套配置軟件、app控制軟件，平臺軟件； |

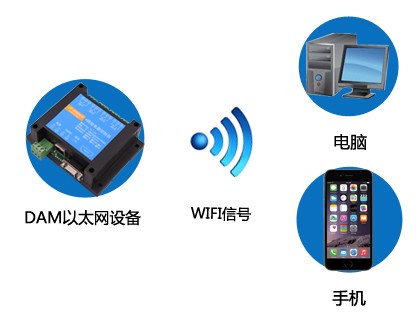

設備供電后，會出現一個HI_LINK_**的WIFI信號，WIFI連接密碼為12345678，連接后，對設備進行參數配置。
若沒有出現此信號，需要先對設備進行復位操作。

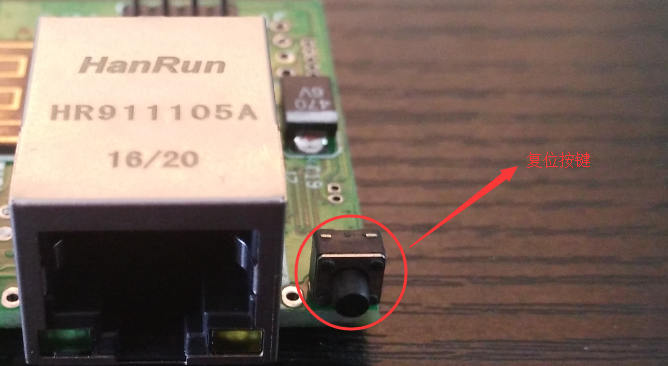

復位按鍵，如2-1圖所示：
圖2-1

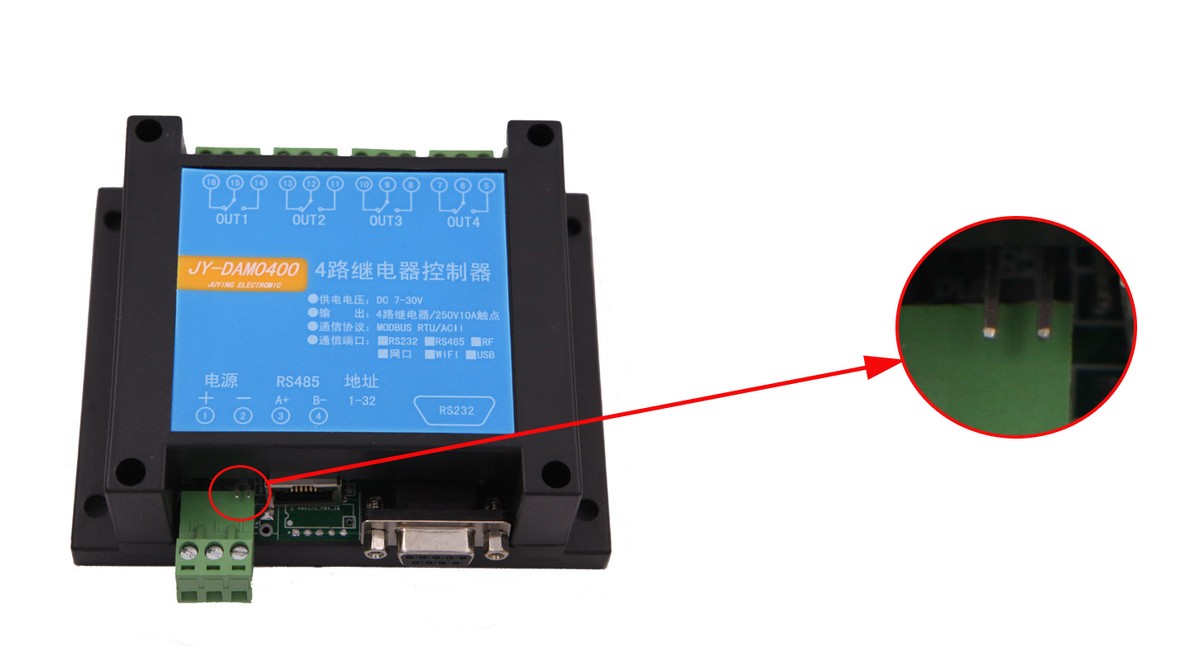

復位引腳如2-2圖所示：
圖2-2

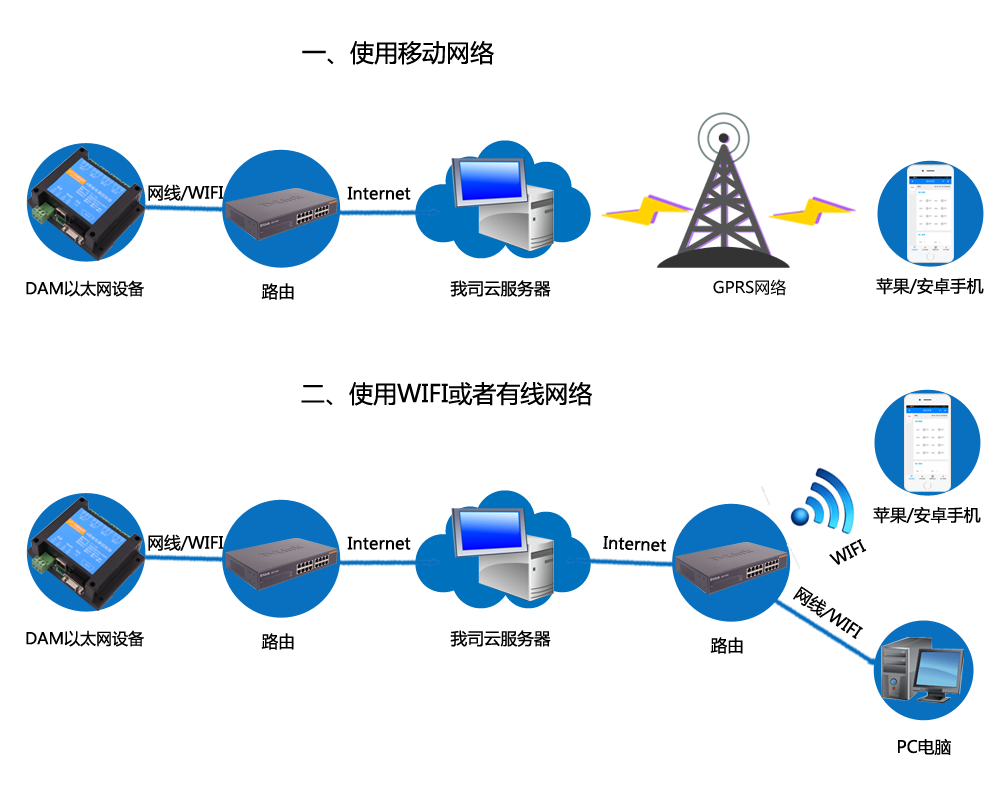

設備使用基于Internet廣域網進行遠程通訊，通過配置參數面向我司云服務器ems.jydtu.com，端口號60001進行通訊。
1、設備供電后連接設備WIFI信號，通過網頁進行參數配置；
2、測試通訊；
3、獲取設備唯一ID號；
4、手機安裝云平臺app軟件；
5、通過云平臺添加設備進行測試使用。

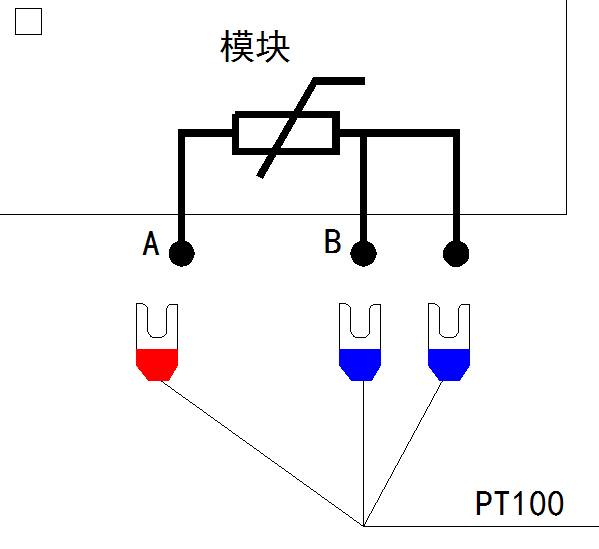

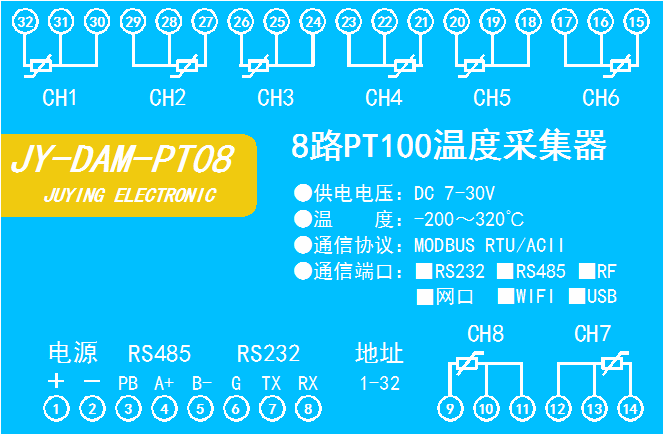

PT100采用三線制接線方式
獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.01
WIFI+網口版設備通過WEB方式進行參數配置。具體配置說明手冊下載地址如下：
http://m.yjxtulyn.cn.cn/software/clp/聚英云平臺WIFI網口版使用說明.rar
使用聚英云平臺軟件，要求DAM設備具有唯一ID號，唯一ID號獲取有以下兩種方式：
使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一ID號，如下所示：
聚英云平臺為我公司開發的一款網絡平臺軟件，平臺包含手機APP平臺軟件和網頁版平臺，其中手機APP軟件又包含Android、IOS兩大類，平臺以我公司的DAM系列網絡版設備和GPRS版設備為應用對象，旨在為用戶提供遠程控制輸出（繼電器、開關量）、模擬量（4-20mA、0-10V、0-5V）采集、開關量采集等服務，極大方便了用戶的需求，服務器由我公司提供，客戶可放心使用。
具體操作說明閱讀【聚英云平臺WIFI網口版使用說明】文檔即可；
下載地址：
http://m.yjxtulyn.cn.cn/software/clp/聚英云平臺WIFI網口版使用說明.rar
本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。
Modbus協議說明書下載鏈接地址：
http://m.yjxtulyn.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar
本控制卡主要為溫度寄存器，支持以下指令碼：3、4、6
|
指令碼 |
含義 |
|
3 |
讀取配置數據 |
|
4 |
讀取溫度數據 |
|
6 |
修改配置數據 |
線圈寄存器地址表：
|
寄存器名稱 |
寄存器地址 |
說明 |
|||
|
模擬量輸入 |
|||||
|
輸入1 |
溫度輸入 4號指令 |
3x0001 |
第一路輸入 |
||
|
輸入2 |
3x0002 |
第二路輸入 |
|||
|
輸入3 |
3x0003 |
第三路輸入 |
|||
|
輸入4 |
3x0004 |
第四路輸入 |
|||
|
輸入5 |
3x0005 |
第五路輸入 |
|||
|
輸入6 |
3x0006 |
第六路輸入 |
|||
|
輸入7 |
3x0007 |
第七路輸入 |
|||
|
輸入8 |
3x0008 |
第八路輸入 |
|||
|
配置參數 |
|||||
|
通信波特率 |
保持寄存器 |
4x1001 |
見下表波特率數值對應表，默認為0，支持0-5，該寄存器同時決定RS232和RS485的通信波特率 |
||
|
備用 |
4x1002 |
備用，用戶不可寫入任何值。 |
|||
|
偏移地址 |
4x1003 |
設備地址=偏移地址+撥碼開關地址 |
|||
|
工作模式 |
4x1004 |
用戶可以使用，存儲用戶數據 |
|||
|
延遲時間 |
4x1005 |
用戶可以使用，存儲用戶數據 |
|||
備注：
①：Modbus設備指令支持下列Modbus地址：
00001至09999是離散輸出(線圈)
10001至19999是離散輸入(觸點)
30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)
采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0開始，如00001對應0000。
波特率數值對應表
|
數值 |
波特率 |
|
0 |
9600 |
|
1 |
2400 |
|
2 |
4800 |
|
3 |
9600 |
|
4 |
19200 |
|
5 |
38400 |
|
查詢第1路溫度 |
FE 04 00 00 00 01 25 C5 |
|
返回信息 |
FE 04 02 00 00 AD 24 |
|
查詢第2路溫度 |
FE 04 00 01 00 01 74 05 |
|
查詢第3路溫度 |
FE 04 00 02 00 01 84 05 |
|
查詢第4路溫度 |
FE 04 00 03 00 01 D5 C5 |
|
查詢第5路溫度 |
FE 04 00 04 00 01 64 04 |
|
查詢第6路溫度 |
FE 04 00 05 00 01 35 C4 |
|
查詢第7路溫度 |
FE 04 00 06 00 01 C5 C4 |
|
查詢第8路溫度 |
FE 04 00 07 00 01 94 04 |
|
查詢1~8路溫度 |
FE 04 00 00 00 08 E5 C3 |
獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.01
查詢第一路溫度
FE040000000125C5
|
字段 |
含義 |
備注 |
|
FE |
設備地址 |
|
|
04 |
04指令 |
查詢輸入寄存器指令 |
|
00 00 |
起始地址 |
要查詢的第一路模擬量寄存器地址 |
|
00 01 |
查詢數量 |
要查詢的模擬量數量 |
|
25 C5 |
CRC16 |
模擬返回信息：
FE 04 02 00 00 AD 24
|
字段 |
含義 |
備注 |
|
FE |
設備地址 |
|
|
04 |
04指令 |
返回指令：如果查詢錯誤，返回0x82 |
|
02 |
字節數 |
返回狀態信息的所有字節數。1+(n-1)/8 |
|
00(TH) 00(TL) |
查詢的AD字 |
TH為溫度高字節，TL 為溫度低字節 |
|
AD 24 |
CRC16 |
