DAM繼電器控制模塊系列

　　1、繼電器輸出觸電容量30V10A-250V10A;

　　2、通訊接口分為RS232、RS485、USB、RJ45網口、網口+WIFI;

　　3、通訊協議采用Modbus協議，通訊波特率：2400、4800、9600、19200、38400;

　　4、繼電器均具有閃開閃斷、頻閃功能;

　　5、產品提供控制協議說明書、查詢控制指令(說明書內)、配套軟件、VB和VC參考源碼，網口系列提供安卓版app軟件;

　　6、DAM系列設備均可與PLC、組態軟件、組態屏等進行通信。

　　注：所有設備型號均以DAM開頭，型號中AI指模擬量信號，DI指開關量信號，DO指繼電器輸出，DA指模擬量輸出，YD指設備外殼為亞當外殼

分類	型號	功能	特點
繼電器輸出	0100-USB	1路DO	工業級和民用級兩種，繼電器觸點容量30VDC/5A-250VAC/5A
	0100-RS232	1路DO	DB9頭接口
	0100-RS485	1路DO	隔離485接口
	200	2路DO	供電分為5V、7-20V、24V三種
	400	4路DO	隔離485通訊，繼電器輸出觸點隔離
	800	8路DO	具有順序啟動、流水循環、跑馬循環工作模式
	1600A	16路DO	無外殼，支持脫機聯網運行，可設置定時控制
	1600B	16路DO	無外殼，具有順序啟動、流水循環、跑馬循環工作模式
	1600C	16路DO	帶殼，35mm卡軌安裝，具有順序啟動、流水循環、跑馬循環工作模式
	1600D	16路DO	帶殼，具有順序啟動、流水循環、跑馬循環工作模式
	1600DO-YD	16路DO	35mm卡軌安裝，NPN三極管輸出，最高50V
	3200A	32路DO	供電：5V/12V/24V，默認12V
開關量采集+繼電器輸出	202	2路DO+2路DI	供電分為5V、7-20V、24V三種，DO與DI支持聯動功能，多種工作模式
	204	2路DO+4路DI	供電分為5V、7-20V、24V三種，DO與DI支持聯動功能，多種工作模式
	0404D	4路DO+4路DI	DO具有閃開閃斷，頻閃功能，DO與DI支持聯動功能，多種工作模式
	0408D	4路DO+8路DI	DO輸出為30A大電流，光耦隔離輸入，DO與DI支持聯動功能，多種工作模式
	606	6路DO+6路DI	光耦隔離輸入，DO與DI支持聯動功能，多種工作模式
	808	8路DO+8路DI	光耦隔離輸入，DO與DI支持聯動功能，多種工作模式
	0808-YD	8路DO+8路DI	光耦隔離輸入，可接無源觸點和DC3.3-24V電壓，35mm卡軌安裝，DO與DI支持聯動功能，多種工作模式，輸出為NPN三極管輸出
	0816D	8路DO+16路DI	光耦隔離輸入
	1012D	10路DO+12路DI	光耦隔離輸入，DO與DI支持聯動功能，多種工作模式
	1616	16路DO+16路DI	光耦隔離輸入，DO與DI支持聯動功能，多種工作模式
	1624	16路DO+24路DI	光耦隔離輸入
模擬量采集+繼電器輸出	0404A	4路DO+4AI	12位分辨率模擬量采集
	0408A	4路DO+8AI	30A大電流輸出，12位分辨率模擬量采集
	0816A	8路DO+16AI	12位分辨率模擬量采集
	1012A	10路DO+12AI	12位分辨率模擬量采集
模擬量采集+開關量采集+繼電器輸出	222	2路AI+2路DO+2路DI	供電分為5V、7-20V、24V三種，12位分辨率模擬量采集
	444	4路DO+4路AI+4路DI	12位分辨率模擬量采集，DO與DI支持聯動功能，多種工作模式
	1066	10路DO+6路AI+6路DI	有閃開閃斷功能，12位分辨率模擬量采集，DO與DI支持聯動功能，多種工作模式
	888	8路AI+8路DO+8路DI	光耦隔離輸入，12位分辨率模擬量采集
	10102	2路AI+10路DO+10路DI	光耦隔離輸入，12位分辨率模擬量采集
	16CC	16路DO+12路AI+12路DI	光耦隔離輸入，12位分辨率模擬量采集
	14142	2路DO+14路AI+14路DI	光耦隔離輸入，有閃開閃斷功能，12位分辨率模擬量采集，DO與DI支持聯動功能，多種工作模式
溫度采集+繼電器輸出	0404-PT	4路DO+4路PT100	30A大電流輸出，24位AD，精度0.02℃
模擬量采集+溫度采集	AI-PT	8路AI+8路PT100	模擬量12位AD，PT100傳感器為三線制
	AI-TC	8路AI+8路K型熱電偶	模擬量12位AD，K型熱電偶溫度采集
模擬量采集+模擬量輸出+溫度采集+繼電器輸出	8812-PT	8AI+8AO+12PT+2DO	模擬量輸入輸出12位AD，PT100采集24位AD
	8812-TC	8AI+8AO+12TC+2DO	模擬量輸入輸出12位AD，K型熱電偶采集24位AD

　　工業級與民用級的區別：

　　1.CP2102為工業級串口芯片，性能穩定，長時間使用不易死機;

　　2.PL2303應用普遍, 價格低，但是容易死機;

　　產品特點

　　◆ 支持標準modbus協議，同時支持ASCII/RTU格式

　　產品功能

　　◆ 一路繼電器控制

　　◆ 支持設備別名

　　產品選型

　　主要參數

　　寄存器說明

　　本控制卡主要為線圈寄存器，主要支持以下指令碼：1、5、15

　　線圈寄存器地址表：

　　備注：

　　①：Modbus設備指令支持下列Modbus地址：

　　00001至09999是離散輸出(線圈)

　　10001至19999是離散輸入(觸點)

　　30001至39999是輸入寄存器(通常是模擬量輸入)40001至49999是保持寄存器(預留)

　　采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0開始，如00001對應0000。

　　通訊格式

　　本產品支持標準modbus指令，詳細指令格式可參照《MODBUS協議.pdf》。

　　本產品同時支持modbus ASCII/RTU 格式。

　　應用舉例及其說明：本機地址除了撥碼開關地址之外，默認254為本機地址。

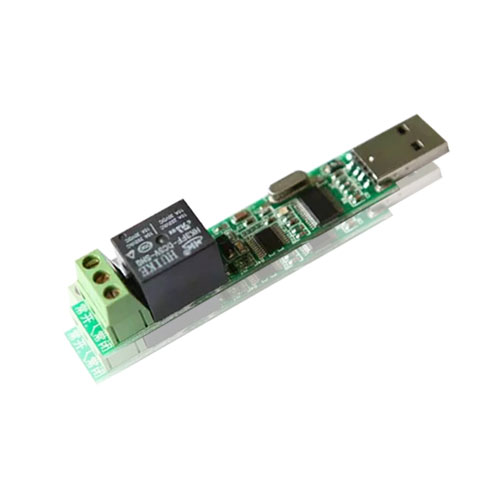

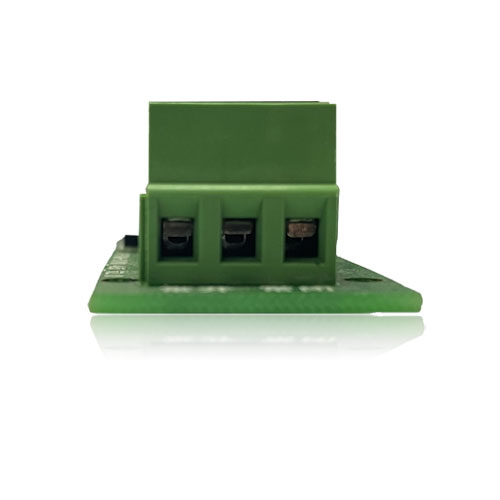

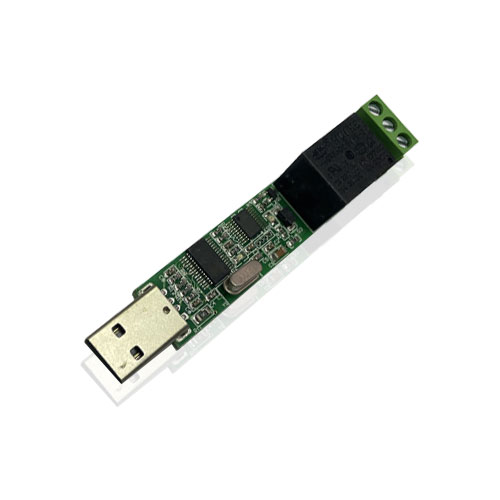

　　實物圖片
