l DC7-30V;
l 繼電器輸出觸點隔離;
l RS485 通訊隔離;
l 通訊接口支持 RS485 ,可擴展網口、WiFi 、GPRS 等通信接口;
l 通信波特率:2400,4800,9600, 19200,38400(可以通過軟件修改,默認 9600);
l 通信協議:支持標準modbus RTU/TCP 協議;
l 可以設置 0-255 個設備地址;
l 2 路水浸傳感器輸入;
l 2 路繼電器輸出;
l 根據 2 路水浸傳感器輸入, 自動控制 2 路繼電器輸出(蜂鳴器版本繼電 器動作同時蜂鳴器報警);
l 支持電腦軟件監測
型號 | RS485 | USB | 網口 | WiFi | GPRS | 繼電器 | 水浸檢測 | 蜂鳴器 |
水浸報警器 | ● | 2 | 2 | |||||
水浸報警器 | ● | 2 | 2 | |||||
水浸報警器 | ● | 2 | 2 | |||||
水浸報警器 | ● | 2 | 2 | |||||
水浸報警器 | ● | 2 | 2 | |||||
水浸報警器 | ● | 2 | 2 | ● | ||||
水浸報警器 | ● | 2 | 2 | ● | ||||
水浸報警器 | ● | 2 | 2 | ● | ||||
水浸報警器 | ● | 2 | 2 | ● | ||||
水浸報警器 | ● | 2 | 2 | ● |
參數 | 說明 |
觸點容量 | 10A/30VDC 10A/250VAC |
耐久性 | 10萬次 |
數據接口 | RS485 |
IO 接口 | 1路干接點輸出 |
額定電壓 | DC 7-30V |
溫度范圍 | 工業級,-40℃~85℃ |
尺寸 | 105*85*41mm |
重量 | 300g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600,19200,38400 |
軟件支持 | 配套配置軟件、控制軟件、JYDAM 監控系統; 支持各家組態軟件; 支持 Labviewd 等 |

功能 | 序號 | 引腳 | 說明 |
供電 (DC7-30V) | 1 | VCC | 電源正極 |
2 | GND | 電源負極 | |
通訊 | 3 | PB | 485屏蔽線 |
4 | A+ | 485 A+接線引腳 | |
5 | B- | 485 B-接線引腳 | |
水浸傳感器 | 6 | S1_1 | 水浸傳感器 |
7 | S1_2 | ||
8 | S2_1 | ||
9 | S2_2 | ||
通訊指示燈 | Run | 綠色 LED 燈閃爍 | |
狀態指示燈 | 10 |
Out1 | 第一路繼電器輸出常開端 |
11 | 第一路繼電器輸出公共端 | ||
12 | 第一路繼電器輸出常閉端 | ||
13 |
Out2 | 第二路繼電器輸出常開端 | |
14 | 第二路繼電器輸出公共端 | ||
15 | 第二路繼電器輸出常閉端 | ||


電腦自帶的串口一般是 RS232 ,需要配 232-485 轉換器(工業環境建議使用有源帶隔離 的轉換器) ,轉換后 RS485 為 A 、B 兩線,A 接板上 A 端子,B 接板上 B 端子,485 屏蔽 可以接 GND 。若設備比較多建議采用雙絞屏蔽線,采用鏈型網絡結構。

軟件下載鏈接地址
http://m.yjxtulyn.cn.cn/software/software/JYDAM調試軟件.rar

工具欄 | 說明 |
通訊設置 | l串口/網絡通訊方式選擇; l端口號/TCP 地址選擇; l設置 AI/DI/DO 讀取刷新時間。 |
DO 控制 | l操作 DO 通道; l選擇 DO 模式; l設置動作時間。 |
DI 輸入 | l查看 DI 輸入狀態; l讀取 DI 狀態生成查詢指令; l設置 DI/DO 通道名稱。 |
模擬量輸入 | l顯示 4-20ma/0-10v/0-5v 實時數據/曲線; l顯示 PT100/K 型熱電偶/DS18B20 溫度數據/曲線; l顯示實時采集時間; l設置 AI/溫度通道名稱; l設置 AI 通道量程轉換及顯示單位; l手動導出 excel 表格數據; l手動保存數據曲線。 |
模擬量輸出 | l設置 AO 輸出; l生成 AO 多通道輸出指令。 |
配置參數 | l顯示當前設備 AI/DI/DO 通道數量信息; l設置波特率; l設置偏移地址; l設置工作模式; l設置 AI/DI/DO 自動回傳; l設置 DO 掉電記憶。 |
指令區域 | l生成 AI/DI/DO/AO/參數設置等指令。 |
調試區域 | l用戶自定義發送指令測試。 |
1 選擇設備當前串口號(IP 地址填寫IP);
2 選擇默認波特率 9600;
3 打開端口:
4 右側有接收指令,可控制繼電器即通訊成功。

1.1 、設備地址的介紹
DAM 系列設備地址默認為 1 ,使用廣播地址為 254 進行通訊, 用0 無法通訊。
設備地址=偏移地址。
1.2 、設備地址的讀取
設備正常通訊后,初始設備地址寫入 254 ,然后點擊軟件上方“配置參數 ” 即可讀到設備的當前地址。

1.3 、偏移地址的設定與讀取
點擊 JYDAM 調試軟件下方偏移地址后邊的“讀取 ”或“設置 ”來對設備的 偏移地址進行讀取或設置。


點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率和地址,操作后需要重啟設備和修改電腦串口設置。
本產品支持標準modbus 指令,有關詳細的指令生成與解析方式,可根據本 文中的寄存器表結合參考《MODBUS 協議中文版》 即可。
Modbus 協議中文版參考:
http://m.yjxtulyn.cn.cn/software/software/Modbus%20POLL 軟件及使用教程.rar
本產品支持 modbus RTU 格式。
線圈寄存器地址表:
寄存器名稱 | 寄存器地址 | 說明 | |||
線圈控制 | |||||
線圈 1 | 寫線圈 | 0x0001 | 第一路繼電器輸出 | ||
線圈 2 | 1 號指令碼 | 0x0002 | 第二路繼電器輸出 | ||
配置參數 | |||||
通信波特率 | 保持寄存器 | 4x1001 | 見下表波特率數值對應表,默認為 0, 支持 0-5,該寄存器同時決定 RS232 和 RS485 的通信波特率 | ||
備用 | 4x1002 | 備用,用戶不可寫入任何值。 | |
偏移地址 | 4x1003 | 設備地址=偏移地址 | |
備用 | 4x1004 | 備用,用戶不可寫入任何值。 | |
備用 | 4x1005 | 備用,用戶不可寫入任何值。 |
備注:
波特率數值對應表
數值 | 波特率 |
0 | 9600 |
1 | 2400 |
2 | 4800 |
3 | 9600 |
4 | 19200 |
5 | 38400 |
3.1 、DI/DO 指令
使用JYDAM 調試軟件連接設備通訊后生成指令,如下圖所示:

情景 | RTU 格式(16 進制發送) |
查詢二路繼電器狀態 | FE 01 00 00 00 02 A9 C4 |
查詢指令返回信息 | FE 01 01 00 61 9C |
控制第一路開 | FE 05 00 00 FF 00 98 35 |
控制返回信息 | FE 05 00 00 FF 00 98 35 |
控制第一路關 | FE 05 00 00 00 00 D9 C5 |
控制返回信息 | FE 05 00 00 00 00 D9 C5 |
控制第二路開 | FE 05 00 01 FF 00 C9 F5 |
控制第二路關 | FE 05 00 01 00 00 88 05 |
5.1 、繼電器輸出
控制 1 路繼電器(以第一路開為例,其他通道參照本例),任意一個字節變 動,CRC 校驗位會隨之變動。
發送碼:FE 05 00 00 FF 00 98 35
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
05 | 05 指令 | 單個控制指令 |
00 00 | 地址 | 要控制繼電器寄存器地址 |
FF 00 | 指令 | 繼電器開的動作 |
98 35 | CRC16 | 前 6 字節數據的CRC16 校驗和 |
繼電器卡返回信息:
返回碼:FE 05 00 00 FF 00 98 35
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
05 | 05 指令 | 單個控制指令 |
00 00 | 地址 | 要控制繼電器寄存器地址 |
FF 00 | 指令 | 繼電器開的動作 |
98 35 | CRC16 | 前 6 字節數據的CRC16 校驗和 |
5.2 、繼電器狀態
繼電器查詢(2 路繼電器)
發送指令碼:FE 01 00 00 00 02 A9 C4
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
01 | 01 指令 | 查詢繼電器狀態指令 |
00 00 | 起始地址 | 要查詢的第一個繼電器寄存器地址 |
00 02 | 查詢數量 | 要查詢的繼電器數量 |
A9 C4 | CRC16 | 前 6 字節數據的CRC16 校驗和 |
繼電器卡返回信息:
返回碼:FE 01 01 00 61 9C
字段 | 含義 | 備注 |
FE | 設備地址 | |
01 | 01 指令 | 返回指令:如果查詢錯誤,返回 0x81 |
01 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00 | 查詢的狀態 | 返回的繼電器狀態。 Bit0:第一個繼電器狀態 Bit1:第二個繼電器狀態 |
61 9C | CRC16 | 前 6 字節數據的CRC16 校驗和 |
1 、繼電器板卡供電后使用485 接口無法建立通信,無法控制
1.485 線是否接反電壓是否在規定范圍內;
2.軟件上設備地址填寫 254 ,測試不同波特率是否可以控制;
2 、485 總線掛載多個個的設備, 以廣播地址 254 發送繼電器吸和,操作失敗。
廣播地址是用于測試總線上只有一個設備時使用,大于 1 個設備時請用撥碼 開關區分地址來控制(多個設備配置成不同地址),否則會導致所有設備同時應 答,無法正確執行。
3 、西門子 PLC 與設備不能正常通訊
西門子485 總線 AB 定義與設備相反。

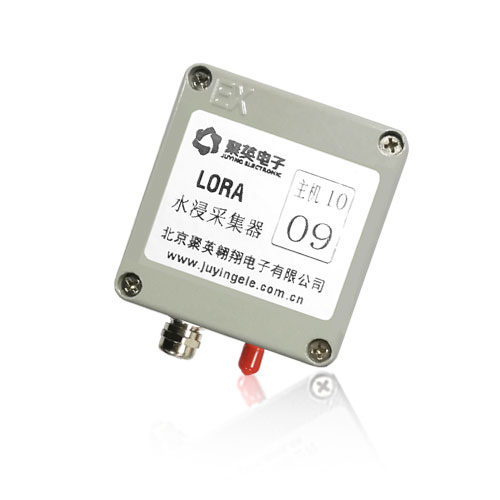

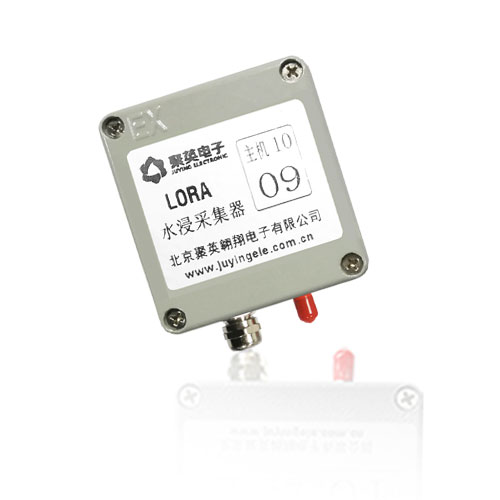

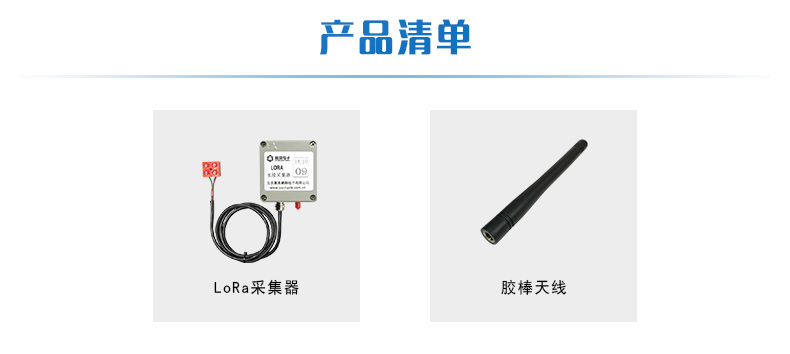

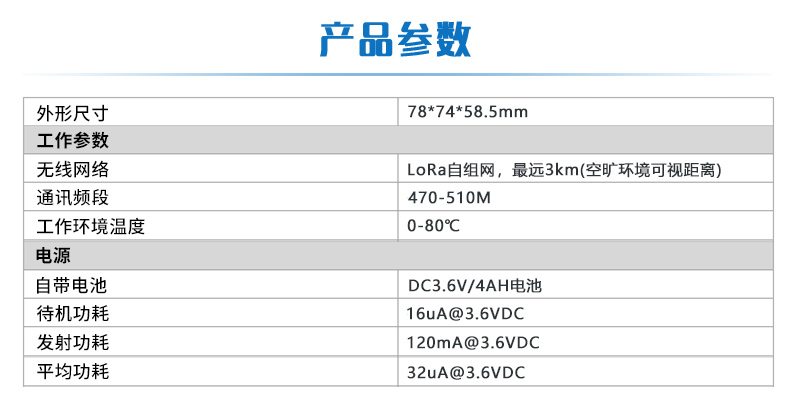

功能說明:LORA透傳
