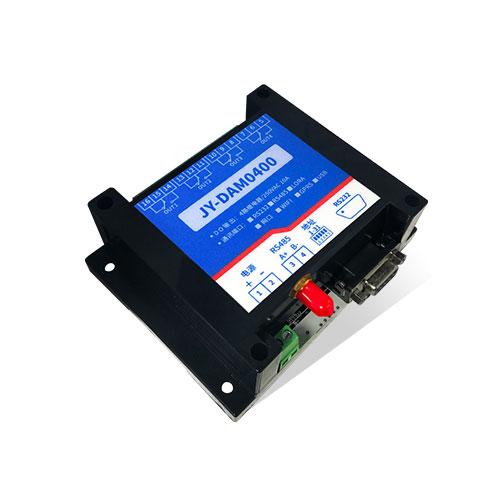

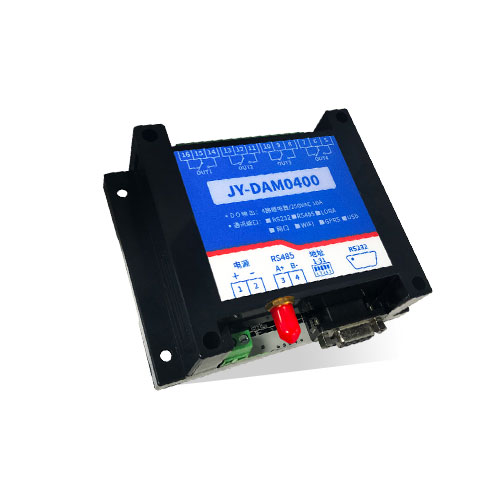

l 供電電壓 DC7-40V;
l 繼電器輸出觸點隔離;
l 通訊接口支持網口;
l 通信波特率: 2400,4800,9600,19200,38400 (可以通過軟件修改,默認 9600);
l 通信協議:支持標準 modbus RTU 協議;
l 具有閃開、閃斷功能,可以在指令里邊帶參數、操作繼電器開一段時間 自動關閉。
l 四路繼電器控制;
l 通過網線遠距離操控。
型號 | modbus | RS232 | RS485 | USB | RJ45 | 繼電器 |
DAM0400-NET | ● | ● | 4 |

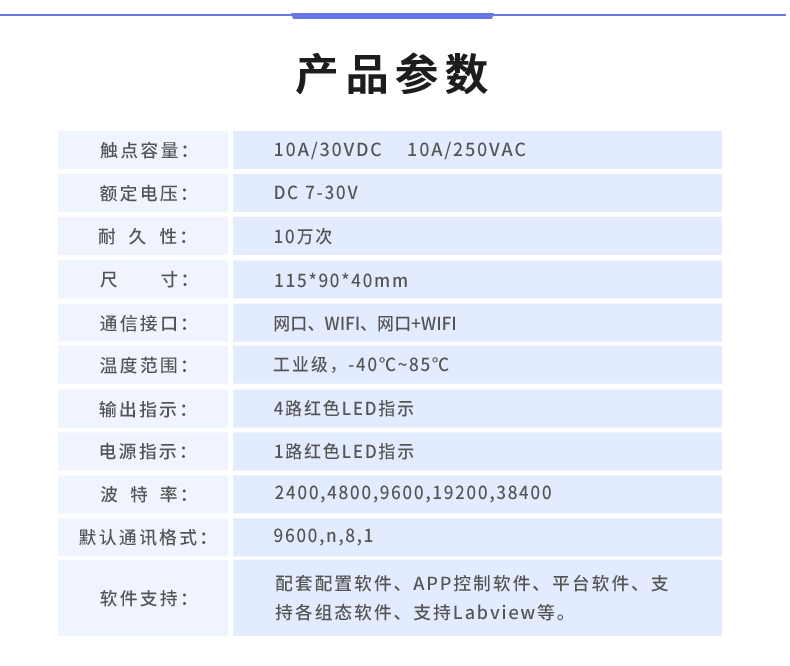

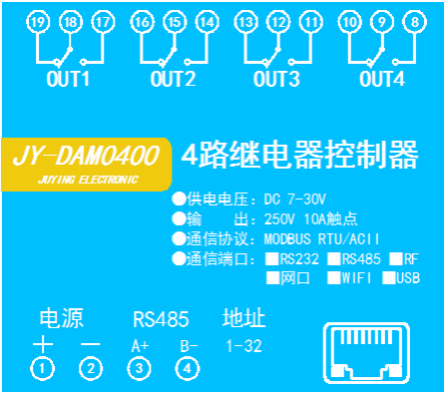

參數 | 說明 |
觸點容量 | 10A/30VDC 10A/250VAC |
耐久性 | 10萬次 |
數據接口 | RJ45以太網口、WIFI |
額定電壓 | DC 7-40V |
電源指示 | 1路紅色 LED 指示(不通信時常亮,通信時閃爍) |
輸出指示 | 4路紅色 LED 指示 |
溫度范圍 | 工業級,-40℃~85℃ |

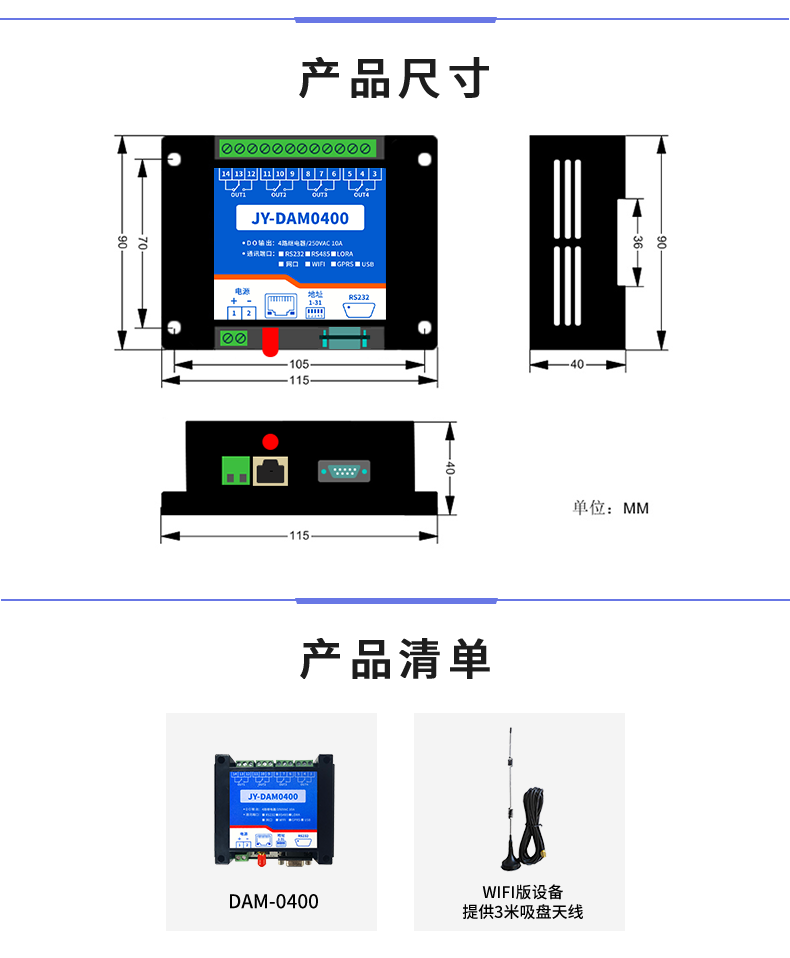

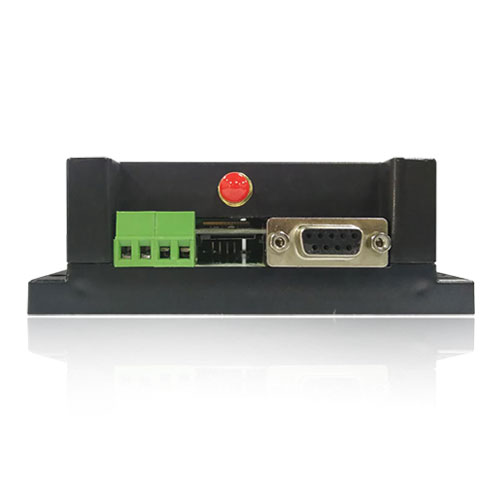

尺寸 | 115*95*41mm |
重量 | 330g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600,19200,38400 |
軟件支持 | 配套配置軟件、控制軟件; 支持各家組態軟件; 支持 Labviewd 等 |

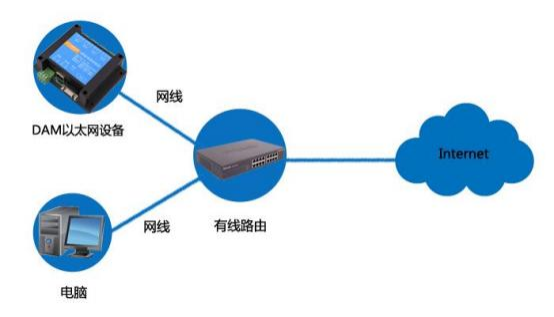

DAM 以太網設備需和 PC 端 IP 處于同一網段下,當 PC 端有線和無線網絡都接入時,禁用 無線網絡,連接有線網絡。進行設備參數及工作模式配置。

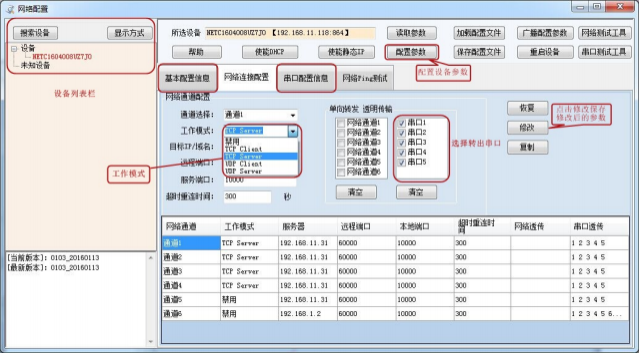

使用“以太網配置軟件”(相關下載內下載),配置設備的設備地址及設備的網絡通信模式。 詳細配置方法參見“以太網配置軟件使用說明”文檔。
軟件下載地址:http://m.yjxtulyn.cn.cn/software/jynet/以太網配置軟件.rar

設備參數配置完畢,通過建立虛擬串口或網絡調試助手進行測試。

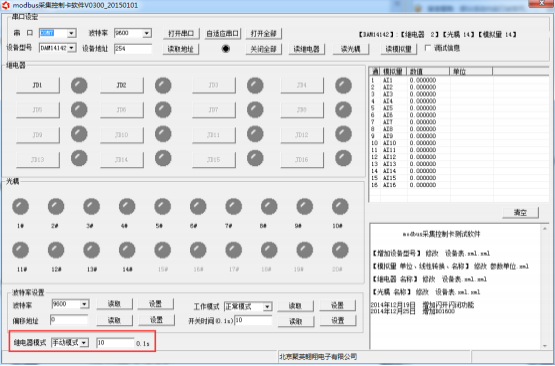

手動模式:對繼電器每操作一次,繼電器則翻轉一次(閉合時斷開,斷開時 閉合);
閃開模式:對繼電器每操作一次,繼電器則閉合 1 秒(實際時間【單位秒】 =設置數字*0.1)后自行斷開;
閃斷模式:對繼電器每操作一次,繼電器則斷開 1.秒(時間可調)后自行閉 合;
閃開閃斷模式不能寫入設備內部,可以通過發送指令實現,聚英組態軟件上 即可實現此功能。

注: 閃斷閃開模式不能寫入設備芯片內, 軟件上選擇閃斷閃開模式后,所有 通道都為閃斷閃開模式下,可通過發送單個通道的閃斷閃開指令來進行單個通道的控制,不影響其他通道的正常控制。

本產品支持標準 modbus 指令,有關詳細的指令生成與解析方式,可根據本 文中的寄存器表結合參考《MODBUS 協議中文版》 即可。
Modbus 協議中文版參考:
http://m.yjxtulyn.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar
本產品支持 modbus RTU 格式。
本控制卡主要為線圈寄存器,主要支持以下指令碼:1 、5 、15
指令碼 | 含義 |
1 | 讀線圈寄存器 |
5 | 寫單個線圈 |
15 | 寫多個線圈寄存器 |
線圈寄存器地址表:
寄存器名稱 | 寄存器地址 | 說明 | |
線圈控制 | |||
線圈 1 | 寫線圈 1 號指令碼 | 0x0001 | 第一路繼電器輸出 |
線圈 2 | 0x0002 | 第二路繼電器輸出 | |
線圈 3 | 0x0003 | 第三路繼電器輸出 | |
線圈 4 | 0x0004 | 第四路繼電器輸出 | |
配置參數 | |||
通信波特率 | 保持寄存器 | 41001 | 見下表波特率數值對應表,默認為 0 , 支持 0-5 ,該寄存器同時決定 RS232 和 RS485 的通信波特率 |
備用 | 41002 | 備用,用戶不可寫入任何值。 | |
偏移地址 | 41003 | 設備地址=偏移地址+撥碼開關地址 | |
工作模式 | 41004 | 用戶可以使用,存儲用戶數據 | |
延遲時間 | 41005 | 用戶可以使用,存儲用戶數據 | |
備注:
①:Modbus 設備指令支持下列Modbus 地址:
00001 至 09999 是離散輸出(線圈) 10001 至 19999 是離散輸入(觸點)
30001 至 39999 是輸入寄存器(通常是模擬量輸入) 40001 至 49999 是保持寄存器(通常存儲設備配置信息)
采用 5 位碼格式,第一個字符決定寄存器類型,其余 4 個字符代表地址。
地址 1 從 0 開始,如 00001 對應 0000。
波特率數值對應表
數值 | 波特率 |
0 | 9600 |
1 | 2400 |
2 | 4800 |
3 | 9600 |
4 | 19200 |
5 | 38400 |
③:繼電器狀態,通過 30002 地址可以查詢,也可以通過 00001---00002 地 址來查詢,但控制只能使用 00001---00002 地址。
30002 地址數據長度為 16bit 。最多可表示 16 個繼電器。
對應結果如下:
Bit | 15 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
繼電器 位置 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 16 | 15 | 14 | 13 | 12 | 11 | 10 | 9 |
即 寄存器 30009 數據 的 bit8 與寄存器 00001 的數據一樣。
同理:光耦輸入也是如此。寄存器 30003 的 bit8 、bit9 與寄存器 10001 、10002 都對應到指定的硬件上。
寄存器地址按照 PLC 命名規則,真實地址為去掉最高位,然后減一。
應用舉例及其說明:本機地址除了偏移地址地址之外,還有默認的 254 為廣播地址。當 總線上只有一個設備時,無需關心撥碼開關地址,直接使用254 地址即可,當總線上有多個 設備時通過撥碼開關選擇為不同地址,發送控制指令時通過地址區別。
注意:RS232 總線為 1 對 1 總線,即總線上只能有兩個設備,例如電腦與繼電器板卡,
只有 485 總線才可以掛載多個設備。

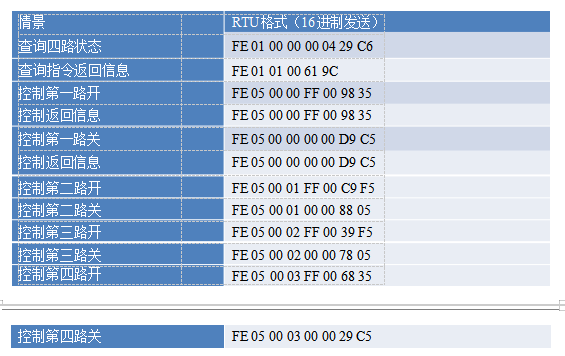

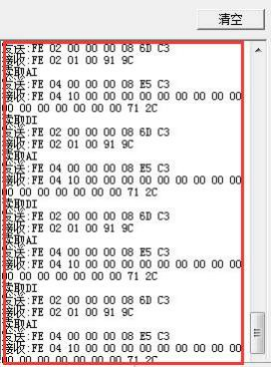

指令可通過“聚英翱翔 DAM 調試軟件”,的調試信息來獲取。


指令生成說明:對于下表中沒有的指令,用戶可以自己根據 modbus 協議生成,對于繼 電器線圈的讀寫,實際就是對 modbus 寄存器中的線圈寄存器的讀寫,上文中已經說明了繼電器寄存器的地址,用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器 1的狀態,實際上是對繼電器 1 對應的線圈寄存器 00001 的讀寫操作。

控制 1 路繼電器(以第一路開為例,其他通道參照本例)
發送碼:FE 05 00 00 FF 00 98 35
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
05 | 05 指令 | 單個控制指令 |
00 00 | 地址 | 要控制繼電器寄存器地址 |
FF 00 | 指令 | 繼電器開的動作 |
98 35 | CRC16 | 前 6 字節數據的CRC16 校驗和 |
繼電器卡返回信息:
返回碼:FE 05 00 00 FF 00 98 35
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
05 | 05 指令 | 單個控制指令 |
00 00 | 地址 | 要控制繼電器寄存器地址 |
FF 00 | 指令 | 繼電器開的動作 |
98 35 | CRC16 | 前 6 字節數據的CRC16 校驗和 |
查詢4 路繼電器
發送碼:FE 01 00 00 00 04 29 C6
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
01 | 01 指令 | 查詢繼電器狀態指令 |
00 00 | 起始地址 | 要查詢的第一個繼電器寄存器地址 |
00 04 | 查詢數量 | 要查詢的繼電器數量 |
29 C6 | CRC16 | 前 6 字節數據的CRC16 校驗和 |
繼電器卡返回信息:
返回碼:FE 01 01 00 61 9C
字段 | 含義 | 備注 |
FE | 設備地址 | |
01 | 01 指令 | 返回指令:如果查詢錯誤,返回 0x81 |
01 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00 | 查詢的狀態 | 返回的繼電器狀態。 Bit0:第一個繼電器狀態 |
Bit1:第二個繼電器狀態 。。。。。。。 Bit7:第八個繼電器狀態 | ||
61 9C | CRC16 | 前 6 字節數據的CRC16 校驗和 |
閃開閃閉指令解析
閃開發送碼:FE 10 00 03 00 02 04 00 04 00 0A 00 D8
閃斷發送碼:FE 10 00 03 00 02 04 00 02 00 14 21 62
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10 指令 | 查詢輸入寄存器指令 |
00 03 | 繼電器地址 | 要控制的器地址 |
00 02 | 控制命令數 量 | 要對繼電的命令個數 |
04 | 字節數 | 控制信息命令的的所有字節數。1+(n-1)/8 |
00 04/00 02 | 指令 | 閃開閃閉指令 |
00 0A | 延時時間 | 00 0A 為十六進制換為十進制則為間隔時間 |
00 D8 | CRC16 |
返回碼:FE 10 00 03 00 02 A5 C7
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10 指令 | 返回指令:如果查詢錯誤,返回 0x82 |
00 03 | 設備地址 | 查詢設備的地址 |
00 02 | 接收命令數 | 設備接受的命令個數 |
A5 C7 | CRC16 | 校驗位 |
全開全關指令解析
全開發送碼:FE 0F 00 00 00 04 01 FF 31 D2
全斷發送碼:FE 0F 00 00 00 04 01 00 71 92
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F 指令 | 返回指令:如果查詢錯誤,返回 0x82 |
00 00 | 起始地址 | |
00 04 | 控制數量 | 控制的繼電器數量 |
01 | 字節數 | 發送命令字節數 |
FF (或 00) | 全開全關命令 | FF 全開命令 00 全關命令 |
31 D2(或 71 92) | CRC16 | 校驗位 |
全斷全開返回碼:FE 0F 00 00 00 04 40 07
字段 | 含義 | 備注 |
FE | 設備地址 |
0F | 0F 指令 | 返回指令:如果查詢錯誤,返回 0x82 |
00 00 | 起始地址 | |
00 04 | 數量 | 返回信息的繼電器數量 |
40 07 | CRC16 | 校驗位 |

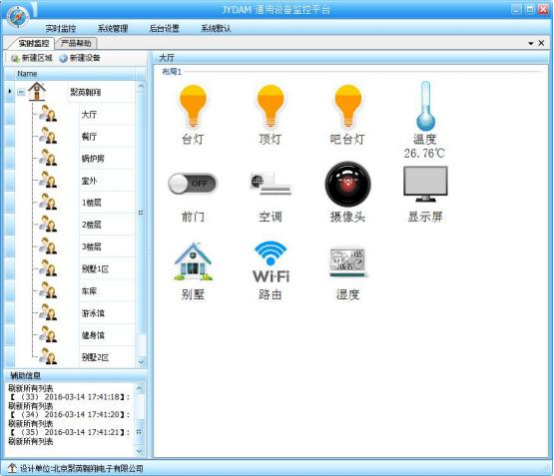

軟件名稱:聚英組態軟件
軟件下載鏈接地址:http://pan.baidu.com/s/1ntPZK4h

本軟件適用與我公司的 DAM 系列設備連接使用,支持串口、WiFi 等通訊方式。軟件 更加人性化,能夠自主的添加、刪除、修改。有清晰的框架結構,便于管理,可實時顯示設 備狀態及采集的數據,可查詢歷史操作導出歷史數據 excel 表格
人員管理結構包含:系統管理員、管理員、操作員、監視員。
設備管理結構包含:區域、設備組、設備。
軟件功能:
1. 軟件登陸
2. 添加區域
3. 添加設備(設備組命名)
4. 操作設備
5. 定時功能
6. 查看歷史數據及數據導出
7. 數據備份及還原
8. 系統設定
由于聚英組態軟件實現的功能較多,具體操作方法參考閱讀:聚英組態軟件使用說明.pdf
1) 搜索不到設備時的解決方法:
① 檢查硬件指示燈,
以太網黃色燈常亮:代表鏈路正常。長滅:網線異常。
以太網綠色燈閃爍:檢測到數據傳輸。

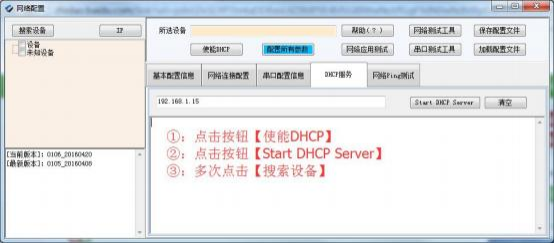

② 操作軟件,使能 DHCP 服務

③ 如果以上操作仍舊搜索不到,
請確認當前 PC 的網段和設備的網段在一個網段下。
禁用 PC 的其他不用的網卡。
當前 PC 只有一個唯一的局域網 IP。
請用PC 確認網線是好用的。
當前軟件僅支持 ipv4。
④ 如若仍搜索不到,可對有復位按鍵的設備進行復位,按住復位鍵 6S,網口燈會滅一下, 然后正常顯示,第一次復位為設備為動態 IP ,再短接 6S 復位,此時設備為靜態IP;

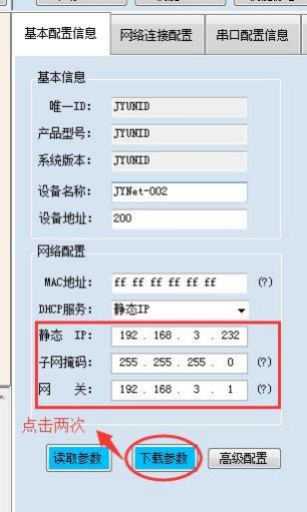

⑤ 勾選所有設備

在“基本配置信息 ”欄內,修改設備 IP 為靜態 IP,與電腦所處網段為同一網段,點擊 “下載參數”,2S 后再點擊“下載參數”,提示配置成功。

2)當設備能搜索到,修改設備參數,點擊“配置參數”無反應時,解決辦法:
確認電腦端 IP 與設備要配置的 IP 為同一網段下,電腦只接入有線或無線網絡,當 有線和無線網絡都接入時,確認兩種網絡位于同一網段下,當前網絡的路由器的 DHCP 處 于開啟狀態。
