DAM系列產品485接口說明及常見問題

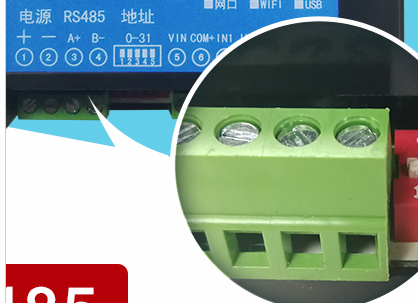

　　1、DAM系列設備485接口

　　如下圖所示：

　　2、上位機通訊

　　①、有485接口的上位機，比如工控機，PLC、組態屏等，按照485引腳A+對A+、B-對B-連接即可。需要注意部分西門子PLC需要A+對B-，B-對A+，具體以上位機設備的引腳定義說明為準;

　?、?、電腦通訊，普通臺式電腦、筆記本電腦均沒有485接口，所以通訊時需要使用485轉換器

　?、邸旊娔X上有232串口時，可以使用485轉232轉換器通訊。常見轉換器如下：

　?、?、當電腦沒有232串口時。需要使用485轉USB或485轉232+232轉USB轉換器。這兩種轉換器均需要安裝USB驅動。具體驅動文件需要聯系轉換器廠家獲取，或者使用驅動大師、驅動精靈等軟件來識別安裝。

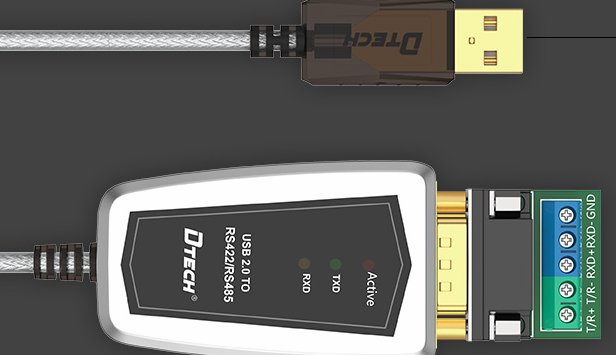

　　485轉USB：

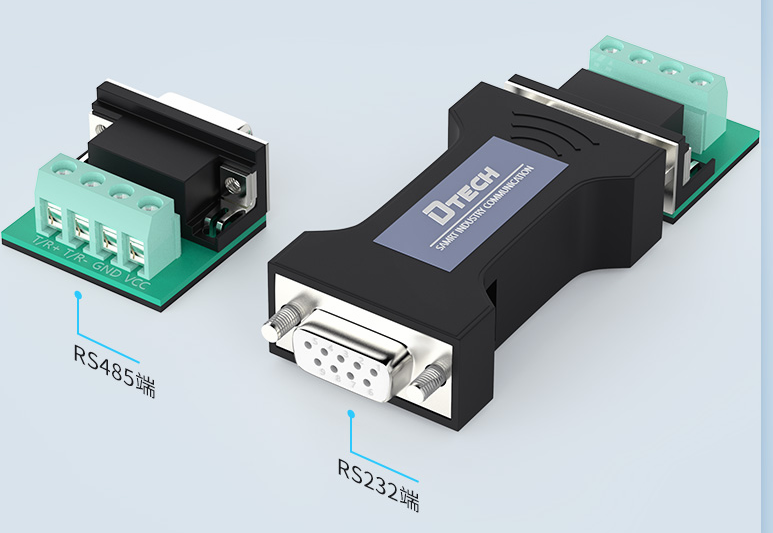

　　485轉232：

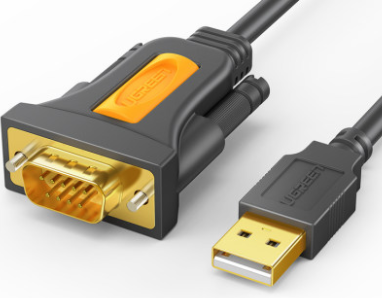

　　232轉USB：

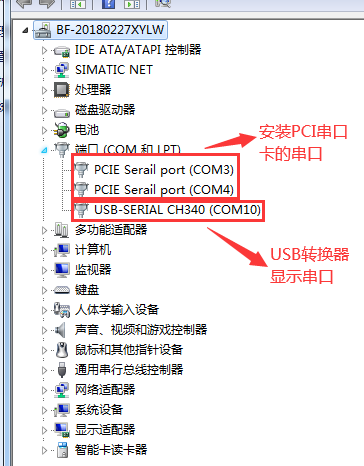

　　3、如何查看當前電腦的串口號

　　右鍵點擊，選擇【屬性】，然后點擊，在【端口】中查看，如下圖所示：

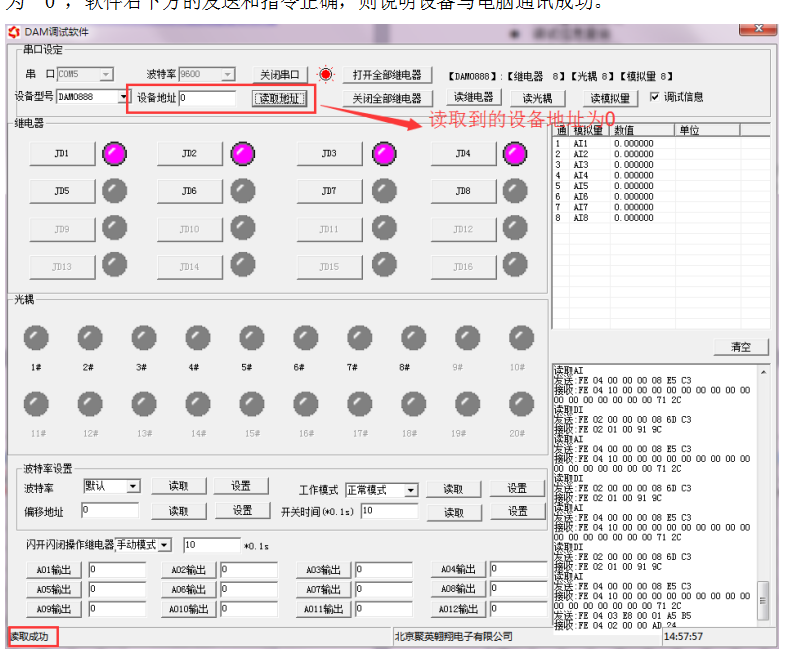

　　4、設備通訊連接

　　確定好端口號后，打開DAM調試軟件，選擇對應串口號，選擇設備型號，輸入默認設備地址，打開串口即可通訊測試，如下圖所示：

　　5、通訊不成功表現

　　①、軟件讀取參數提示讀取失敗，此時需先檢測轉換器和轉接線是否正常;

　　②、轉換器及轉接線正常情況下，可以通過更改軟件上的不同波特率進行通訊測試，波特率切換測試依然無法通訊情況下需要聯系客服返廠檢測。
