?寬壓供電單獨供電;
?通訊便捷;
?通訊方式支持USB-TTL、RS232、RS485數據傳輸;
?全隔離,USB 供電;
?內含RS232、485、TTL芯片。
?USB-TTL、232、485三合一轉換器;
?波特率支持2400,4800,9600,19200,38400。
型號 | TTL | RS232 | RS485 | WiFi | 繼電器 |
USB協議轉換器 | ● | ● | ● |
參數 | 說明 |
耐久性 | 10萬次 |
數據接口 | RS232 RS485 TTL USB |
額定電壓 | DC 7-30V |
電源指示 | 1路紅色LED指示 |
通訊指示 | 2路通訊LED指示 |
尺寸 | 97*50*32mm |
重量 | 330g |
波特率 | 2400,4800,9600,19200,38400 |
溫度范圍 | 工業級,-40℃~85℃ |

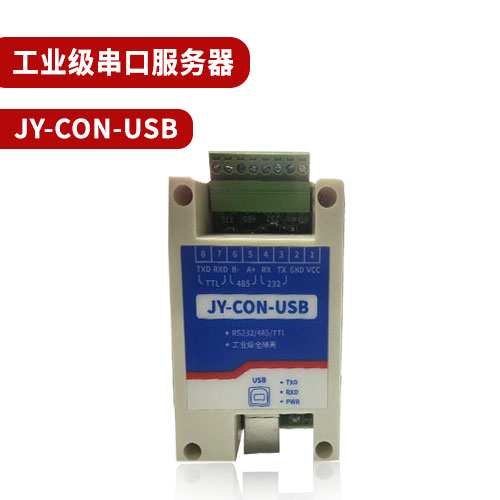

管腳 | 定義 | 含義 |
1 | USB | B型USB接口 |
2 | Vcc | 電源輸出+(不是設備的供電) |
3 | Gnd | 電源輸出-(不是設備的供電) |
4 | TX | RS232TX |
5 | RX | RS232RX |
6 | A+ | RS485 A+ |
7 | B- | RS485 B- |
8 | RXD | TTL RX |
9 | TXD | TTL TX |
RS232接線方式:

RS485接線方式:

TTL接線方式:

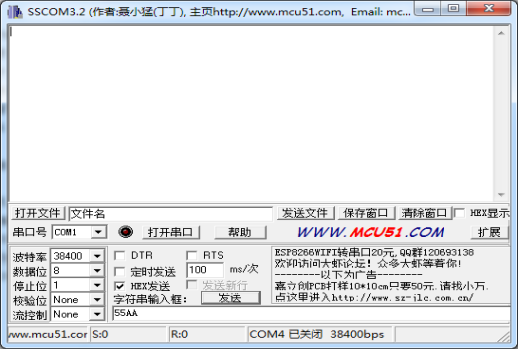

各種串口調試助手均可使用。
