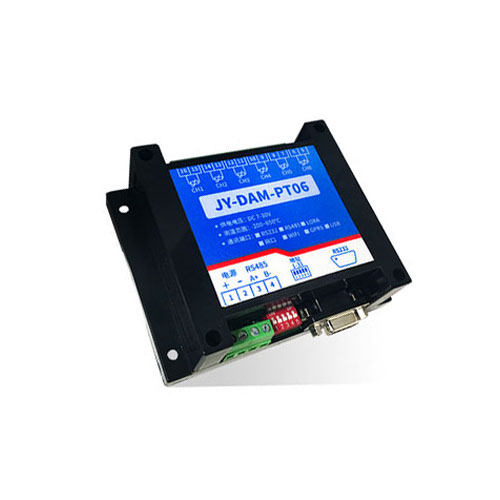

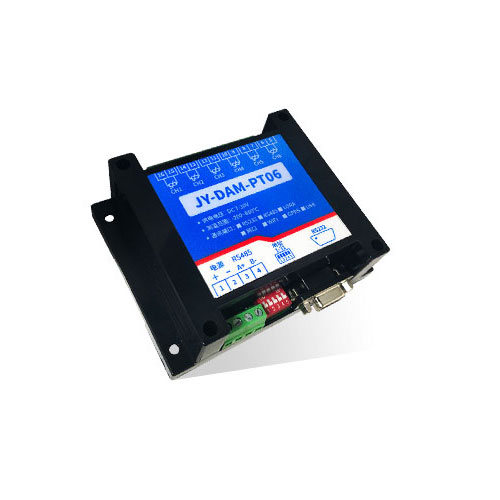

DAMPT06 遠程測控 PT100溫度采集模塊

數字濾波 | 線阻修正 | 高精度0.01℃ | 高速率10HZ

6路熱電偶溫度數據采集 ,工業級溫度采集模塊，高精度24位AD轉換分辨率0.01●測溫精度0.1℃●采集頻率10HZ●支持多路同時采集●設備兼容兩線制和三線制PT100傳感器

聯網方式：網口/WiFi 功能說明：6路PT100 版本說明：標準版協議：Modbus TCP/RTU/ASCII 軟件說明：免費測試/應用軟件二次開發：支持安裝方式：35mm導軌或四角螺絲

技術手冊在線購買

概述特點性能參數相關下載訂購方式視頻教程常見問題技術應用系列產品

一、產品特點

DC7-30V；
通訊接口支持RJ45以太網口；
通信波特率：2400,4800,9600,19200,38400（可以通過軟件修改，默認9600）；
通信協議：支持標準modbus RTU協議；
測量芯片采用24位AD轉換器；
分辨率0.01℃；
穩定精度0.1℃。

二、產品功能

6路PT100采集通道。

三、產品選型

型號	modbus	RS232	RS485	USB	RJ45	PT100
DAMPT06-NET	●				●	6

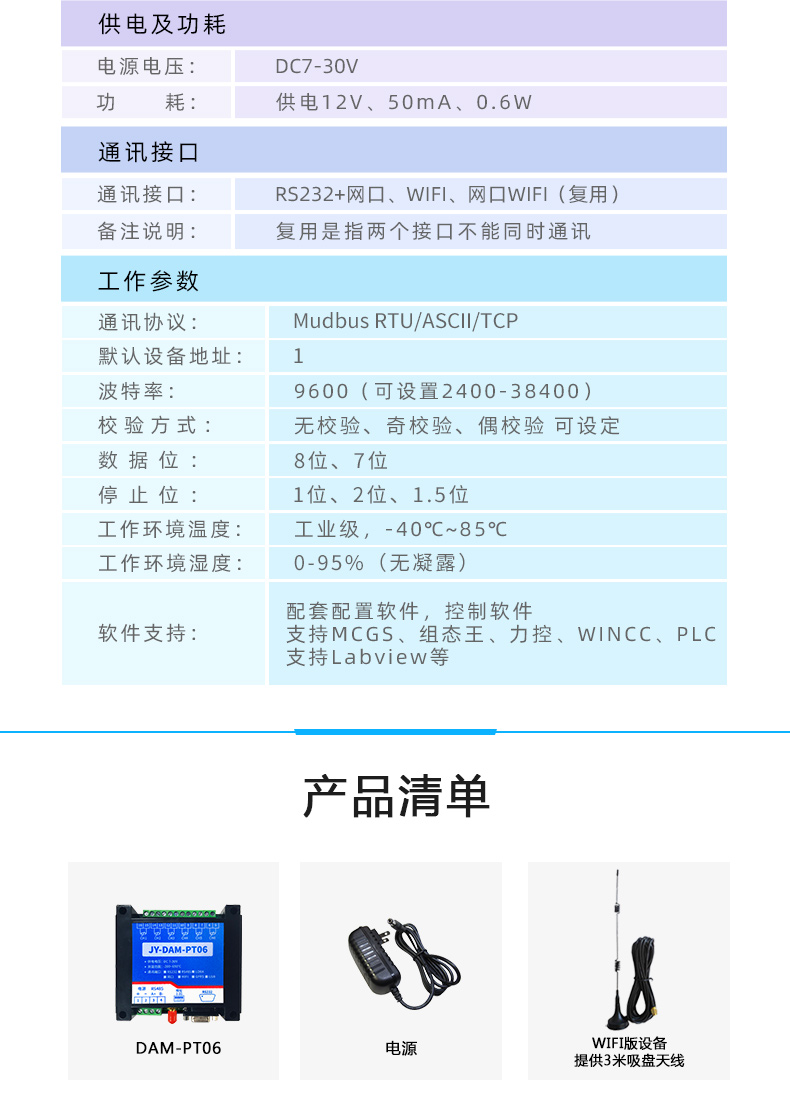

四、主要參數

參數	說明
數據接口	RJ45以太網接口
額定電壓	DC 7-30V
電源指示	1路紅色LED指示（不通信時常亮，通信時閃爍）
通訊指示	與電源指示燈共用
溫度范圍	-200℃到650℃
溫度分辨率	0.1%

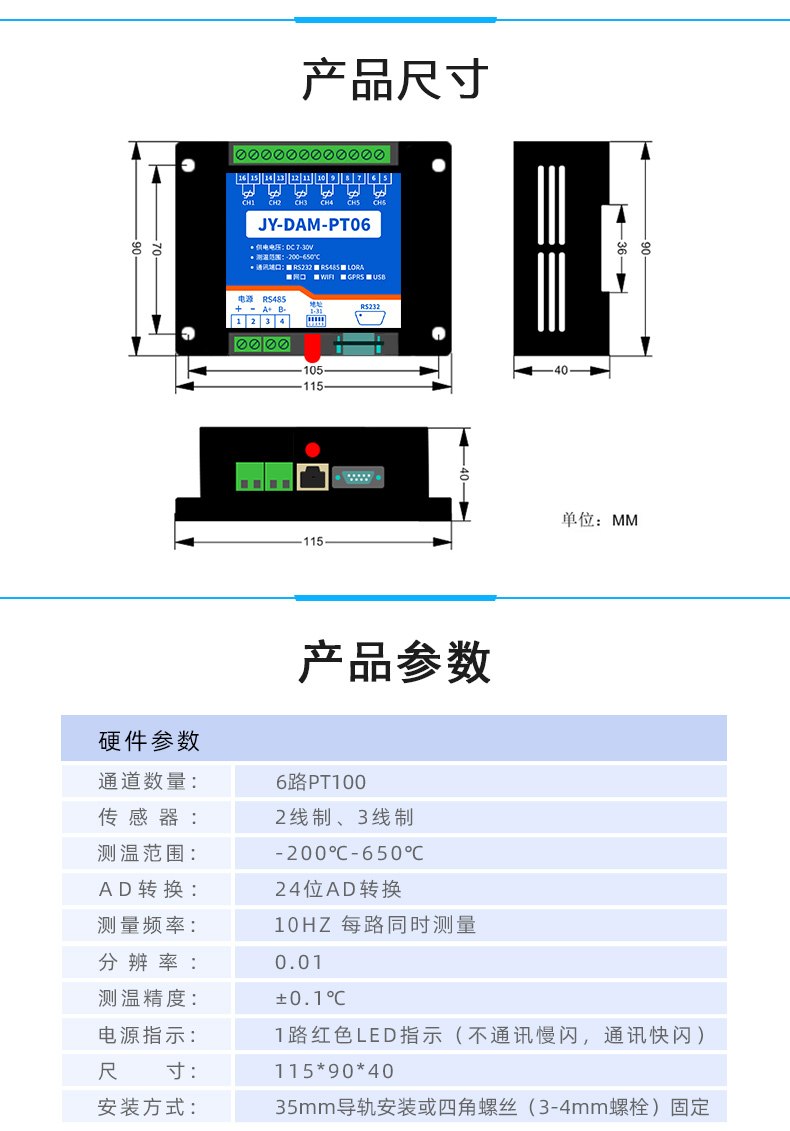

尺寸	1159541mm
重量	100g
默認通訊格式	9600,n,8,1
波特率	2400,4800,9600,19200,38400
軟件支持	配套配置軟件、控制軟件；支持各家組態軟件；支持Labviewd等

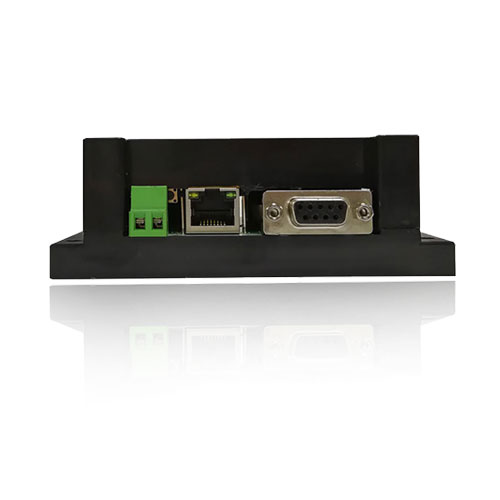

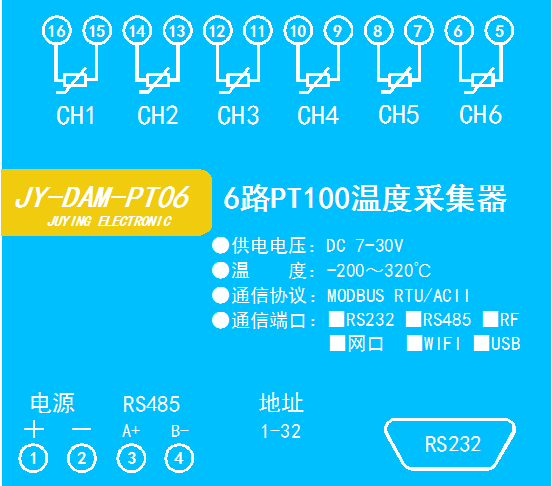

五、接口說明

六、通訊接線說明

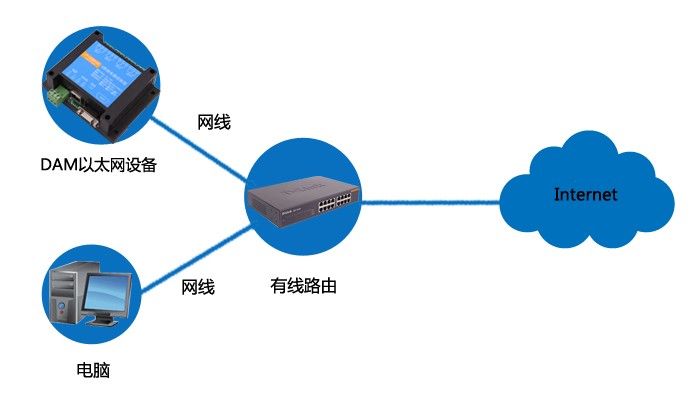

1、接線方式

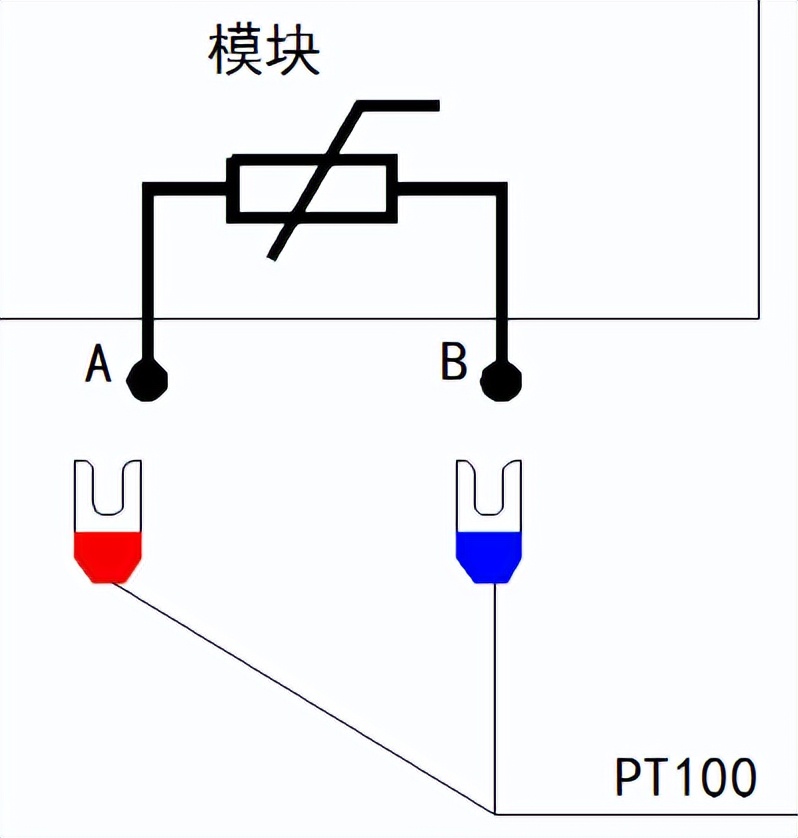

傳感器接線說明

PT100采用二線制接線方式

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.01

七、軟件下載

配置軟件下載地址：http://m.yjxtulyn.cn.cn/zlxz/danziliao/981.html

測試軟件下載地址：http://m.yjxtulyn.cn.cn/zlxz/danziliao/1105.html

應用軟件下載地址：http://m.yjxtulyn.cn.cn/zlxz/danziliao/980.html

八、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》即可。

Modbus協議中文版參考：http://m.yjxtulyn.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

本產品支持modbus RTU 格式。

2、Modbus寄存器說明

本控制卡主要為溫度寄存器，支持以下指令碼：3、4、6

指令碼	含義
3	讀取配置數據
4	讀取溫度數據
6	修改配置數據

線圈寄存器地址表：

寄存器名稱		寄存器地址	數據類型	說明
溫度輸入
輸入1	溫度輸入 4號指令	3x0001	S16（16位有符號）或 U16（16位無符號）	第一路溫度輸入【-200-327℃】第一路溫度輸入【0-650℃】
輸入2		3x0002	S16（16位有符號）或 U16（16位無符號）	第二路溫度輸入【-200-327℃】第二路溫度輸入【0-650℃】
輸入3		3x0003	S16（16位有符號）或 U16（16位無符號）	第三路溫度輸入【-200-327℃】第三路溫度輸入【0-650℃】
輸入4		3x0004	S16（16位有符號）或 U16（16位無符號）	第四路溫度輸入【-200-327℃】第四路溫度輸入【0-650℃】
輸入5		3x0005	S16（16位有符號）或 U16（16位無符號）	第五路溫度輸入【-200-327℃】第五路溫度輸入【0-650℃】
輸入6		3x0006	S16（16位有符號）或 U16（16位無符號）	第六路溫度輸入【-200-327℃】第六路溫度輸入【0-650℃】
輸入1		3x0051	Float（浮點數）	第一路溫度輸入【-200-650℃】
輸入2		3x0053	Float（浮點數）	第二路溫度輸入【-200-650℃】
輸入3		3x0055	Float（浮點數）	第三路溫度輸入【-200-650℃】
輸入4		3x0057	Float（浮點數）	第四路溫度輸入【-200-650℃】
輸入5		3x0059	Float（浮點數）	第五路溫度輸入【-200-650℃】
輸入6		3x0061	Float（浮點數）	第六路溫度輸入【-200-650℃】

3、指令生成說明

應用舉例及其說明：本機地址除了撥碼開關地址之外，還有默認的254為廣播地址。當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。

注意：RS485總線可以掛載多個設備。

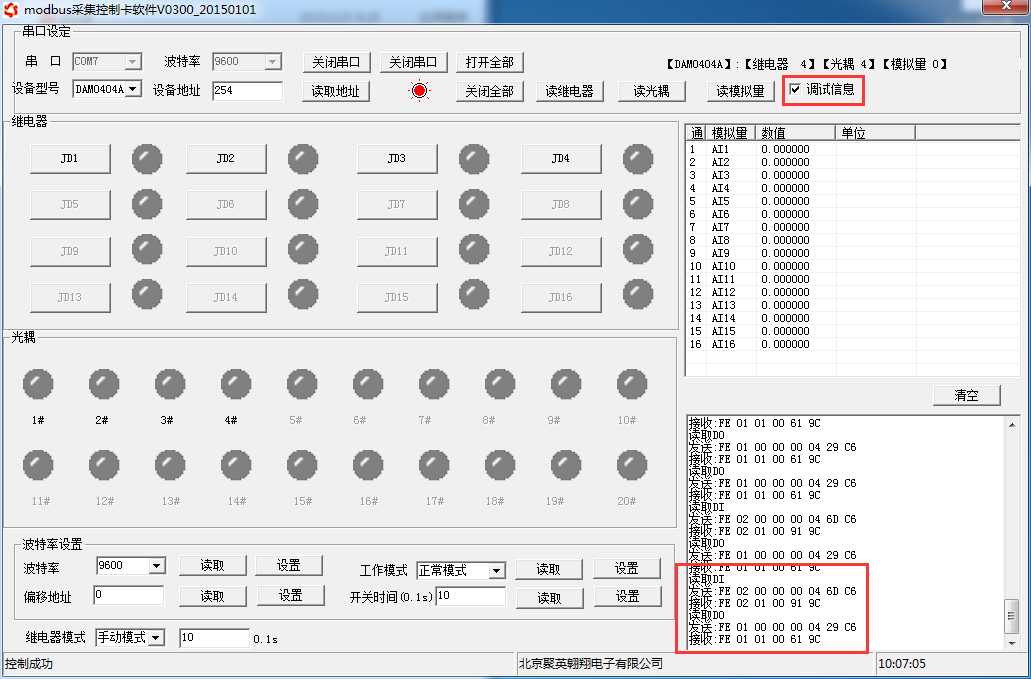

指令可通過“聚英翱翔DAM調試軟件”，的調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了溫度寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫1通道的溫度，實際上是對1通道對應的線圈寄存器0001的讀寫操作。

4、指令列表

情景	RTU格式（16進制發送）	ASCII格式（ASCII格式發送）
查詢第1路溫度	FE040000000125C5	3A 46 45 30 34 30 30 30 30 30 30 30 31 46 44 0D 0A
返回信息	FE 04 02 00 00 AD 24	3A 46 45 30 34 30 32 30 30 30 30 46 43 0D 0A
查詢第2路溫度	FE04000100017405	3A 46 45 30 34 30 30 30 31 30 30 30 31 46 43 0D 0A
查詢第3路溫度	FE04000200018405	3A 46 45 30 34 30 30 30 32 30 30 30 31 46 42 0D 0A
查詢第4路溫度	FE0400030001D5C5	3A 46 45 30 34 30 30 30 33 30 30 30 31 46 41 0D 0A
查詢第5路溫度	FE04000400016404	3A 46 45 30 34 30 30 30 34 30 30 30 31 46 39 0D 0A
查詢第6路溫度	FE040005000135C4	3A 46 45 30 34 30 30 30 35 30 30 30 31 46 38 0D 0A
查詢1~6路溫度	FE04000000066407	3A 46 45 30 34 30 30 30 30 30 30 30 36 46 38 0D 0A

5、指令詳解

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.01

查詢第一路溫度（查詢整型寄存器地址，查詢溫度范圍是-200-327℃或者0-650℃）

FE040000000125C5

字段	含義	備注
FE	設備地址
04	04指令	查詢輸入寄存器指令
00 00	起始地址	要查詢的第一路模擬量寄存器地址
00 01	查詢數量	要查詢的模擬量數量
25 C5	CRC16

模擬返回信息：

FE 04 02 00 00 AD 24

字段	含義	備注
FE	設備地址
04	04指令	返回指令：如果查詢錯誤，返回0x82
02	字節數	返回狀態信息的所有字節數。1+(n-1)/8
00(TH) 00(TL)	查詢的AD字	TH為溫度高字節，TL 為溫度低字節
AD 24	CRC16

查詢第一路溫度（查詢浮點數寄存器地址，查詢溫度范圍是-200-650℃）

查詢第一路溫度float類型

FE 04 00 32 00 02 C4 0B

字段	含義	備注
FE	設備地址
04	04指令	查詢輸入寄存器指令
00 32	起始地址	要查詢的第一路模擬量float類型寄存器地址
00 02	查詢數量	要查詢的模擬量數量
C4 0B	CRC16

模擬返回信息：

FE 04 04 41 CB 70 A4 B5 32

字段	含義	備注
FE	設備地址
04	04指令	返回指令：如果查詢錯誤，返回0x82
04	字節數	返回狀態信息的所有字節數。1+(n-1)/8
41 CB 70 A4	查詢的AD字	換算回來數值是25.43
AD 24	CRC16

九、常見問題與解決方法

搜索不到設備時的解決方法：

檢查硬件指示燈，

以太網黃色燈常亮：代表鏈路正常。長滅：網線異常。

以太網綠色燈閃爍：檢測到數據傳輸。

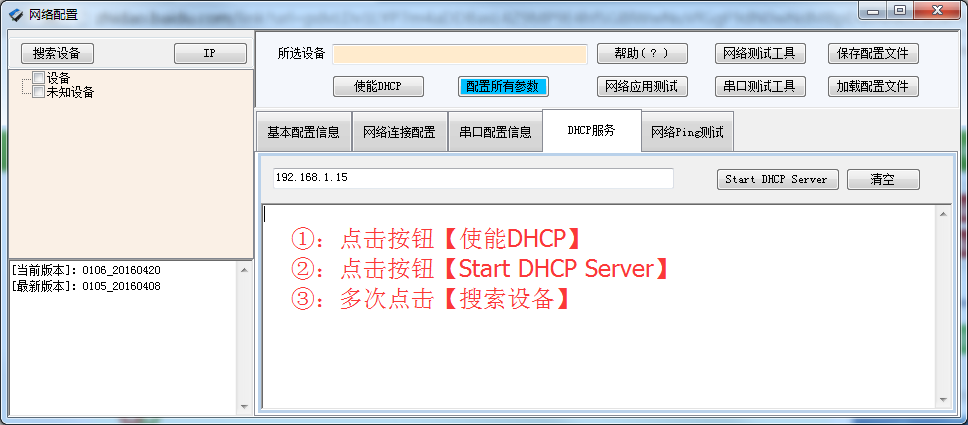

操作軟件，使能DHCP服務

如果以上操作仍舊搜索不到，

請確認當前PC的網段和設備的網段在一個網段下。

禁用PC的其他不用的網卡。

當前PC只有一個唯一的局域網IP。

請用PC確認網線是好用的。

當前軟件僅支持ipv4。

如若仍搜索不到，可對有復位按鍵的設備進行復位，按住復位鍵6S，網口燈會滅一下，然后正常顯示，第一次復位為設備為動態IP，再短接6S復位，此時設備為靜態IP；
勾選所有設備

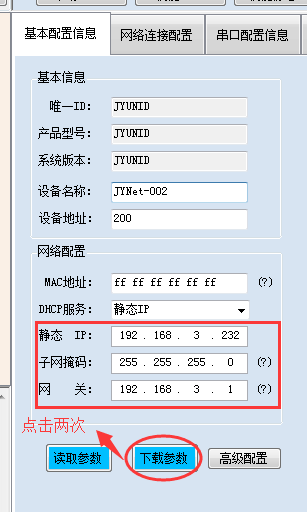

在“基本配置信息”欄內，修改設備IP為靜態IP，與電腦所處網段為同一網段，點擊“下載參數”，2S后再點擊“下載參數”，提示配置成功。

當設備能搜索到，修改設備參數，點擊“配置參數”無反應時，解決辦法：

確認電腦端IP與設備要配置的IP為同一網段下，電腦只接入有線或無線網絡，當有線和無線網絡都接入時，確認兩種網絡位于同一網段下，當前網絡的路由器的DHCP處于開啟狀態。
