一、產品介紹

1、產品概述

雨雪傳感器是測量室外或自然界是否降雨或降雪的測量設備。可 廣泛應用于環 境、溫室、養殖、建筑、樓宇等雨雪有無的測量，安 全可靠，外觀美觀，安裝方便。

2、產品特點

l DC7-30V 寬壓供電；

l 雨雪檢測

l RS485 和繼電器開關量輸出

l 自動加熱功能

l 傳感器靈敏度可調節

l 報警延時可設置

l 長壽命、高精度、高重復性、高穩定性；

l IP68 級別防塵防水。

3、產品功能

l 支持 RS485 通訊；

l 支持標準 Modbus RTU 協議；

l 0-255 設備地址可通過軟件設置；

l 支持波特率：2400,4800,9600, 19200,38400, 115200(默認 9600)。

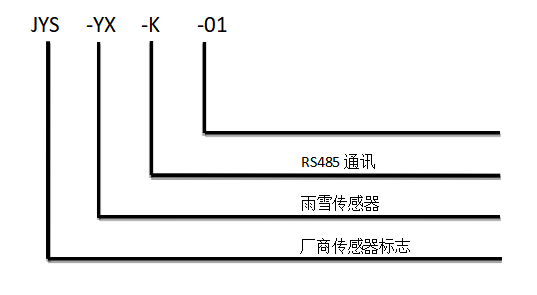

4、型號說明

 二、主要參數

三、接口說明

1 、RS485 接線

四、通訊接線說明

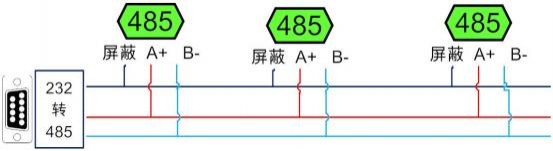

1 、RS485 級聯接線方式

電腦自帶的串口一般是 RS232 ，需要配 232-485 轉換器(工業環境 建議使用有源帶隔離的轉換器) ，轉換后 RS485 為 A 、B 兩線，A 接 板上 A 端子，B 接板上 B 端子，485 屏蔽可以接隔離地。

若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構，在 485 總線的頭尾兩端的信號線 AB 之間各并聯一個 120R 電阻。

五、開發資料說明

1 、通訊協議說明

本產品支持標準modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存 器表結合參考《MODBUS 協議中文版》 即可。

Modbus 協議說明書下載鏈接地址：http://www.juyingele.com.cn/software/software/Modbus%20POLL 軟件及使用教程.rar

2 、Modbus 寄存器說明

寄存器地址表：

功能碼04  輸入寄存器

功能碼03 保持寄存器

備注：

① ：對 Modbus 的定義說明為準。

PLC 例程下載地址：

http://m.yjxtulyn.cn.cn/zlxz/danziliao/1226.html

第三方組態(MCGS/組態王/力控/WINCC/威綸通)例程下載地址：

http://m.yjxtulyn.cn.cn/software/software/第三方組態例程.rar

② ：波特率及校驗位

串口 1 保持寄存器地址 1000

3、指令列表

4、指令詳解

雨雪狀態查詢

獲取到的數據與實際值之間的關系為：實際值=返回值

FE 04 00 00 00 01 25 C5

模擬返回信息：

FE 04 02 00 01 6CE4

修改地址

FE 06 03 EA 00 02 3D B4

返回信息：

FE 06 03 EA 00 02 3D B4

六、測試軟件說明

1 、軟件下載

軟件下載鏈接地址：http://www.juyingele.com.cn/software/software/聚英翱翔 DAM 調試軟件使用教程.rar

2 、軟件界面

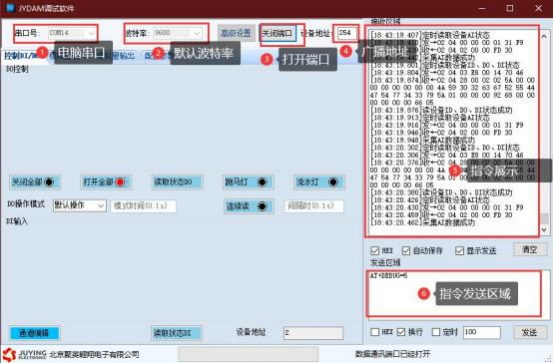

JYDAM 調試軟件：

通訊測試

1   選擇設備當前串口號；

2   選擇默認波特率 9600；

3   打開端口：

4   右側有接收指令，即通訊成功。

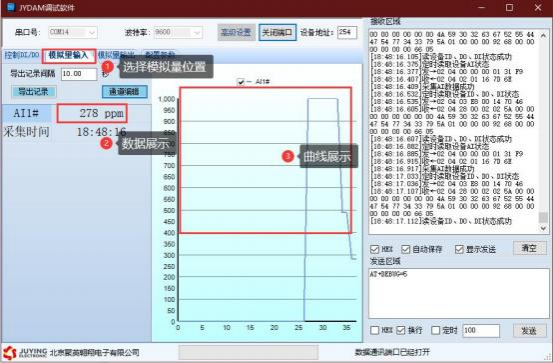

3、模擬量數據輸入說明

1   選擇模擬量輸入；

2   下方可以直接查看數據大小和實時曲線。

七、參數及工作模式配置

1 、設備地址

1.1 、設備地址的介紹

DAM 系列設備地址默認為 1 ，使用廣播地址為 254 進行通訊，用0 無法通訊。

設備地址=偏移地址。

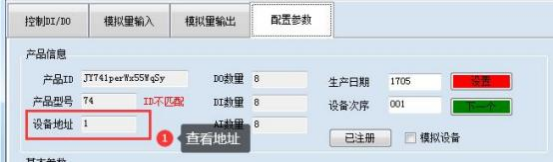

1.2 、設備地址的讀取

設備正常通訊后，初始設備地址寫入254 ，然后點擊軟件上方“配置參數 ” 即可讀到設備的當前地址。

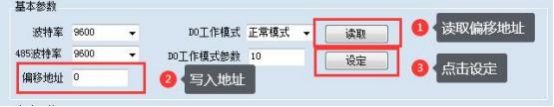

1.3 、偏移地址的設定與讀取

點擊 JYDAM 調試軟件下方偏移地址后邊的“讀取 ”或“設置 ”來對設備的 偏移地址進行讀取或設置。

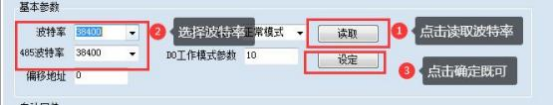

2 、波特率的讀取與設置

點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

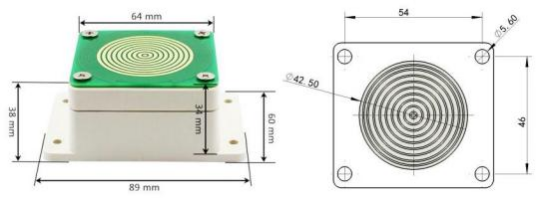

八、安裝尺寸

九、常見問題與解決方法

（1）485 設備與上位機不能通訊

答：檢查接線是否錯誤，可使用廣播地址 254 通訊嘗試。
