吸頂式人體紅外報警器

溫度補償 | 低功耗處理器 | 防RFI干擾 | 報警延時

吸頂式人體紅外報警器采用抗干擾廣角雙元紅外傳感器，性能穩定，視角大，數據通過串口助手傳輸到電腦上可以看相關數據通訊是否正常(可以提供串口助手調試軟件)，可連接各種需要開關量信號的后端設備。

型號：JYDAM-PIR 輸出信號：數字傳感器通訊協議：RS485通訊安裝方式：吸頂式 3-5M

技術手冊在線購買

概述特點性能參數相關下載訂購方式視頻教程常見問題技術應用系列產品

一、產品介紹

1、產品概述

人體紅外傳感器是將人體移動信號轉換成開關量輸出或者 485 輸出。可廣泛應用于樓宇報警，安防監控。安全可靠，外觀美觀，安裝方便。

2、產品特點

l DC7-30V 寬壓供電；

l 熱釋紅外檢測

l RS485 和繼電器開關量輸出

l 觸發延時可調節

l 報警輸出延時可設置

l 長壽命、高精度、高重復性、高穩定性；

3、產品功能

l 熱釋紅外檢測

l 支持 RS485 通訊；

l 支持標準 Modbus RTU 協議；

l 0-255 設備地址可通過軟件設置；

l 支持波特率：2400,4800,9600, 19200,38400, 115200(默認 9600)。

4、型號說明

序號

產品名

用途

JY-DAM-PIR

1:人體紅外傳感器標準品

2 ：觸發時間調節：撥碼開關

3 ：保持時間調節：電位器

JY-DAM-PIR-485

1:人體紅外傳感器 485 版本

2 ：modbus 地址可配置：軟件基地址+撥碼開關

3 ：觸發時間調節：軟件

4 ：保持時間調節：軟件或者電位器

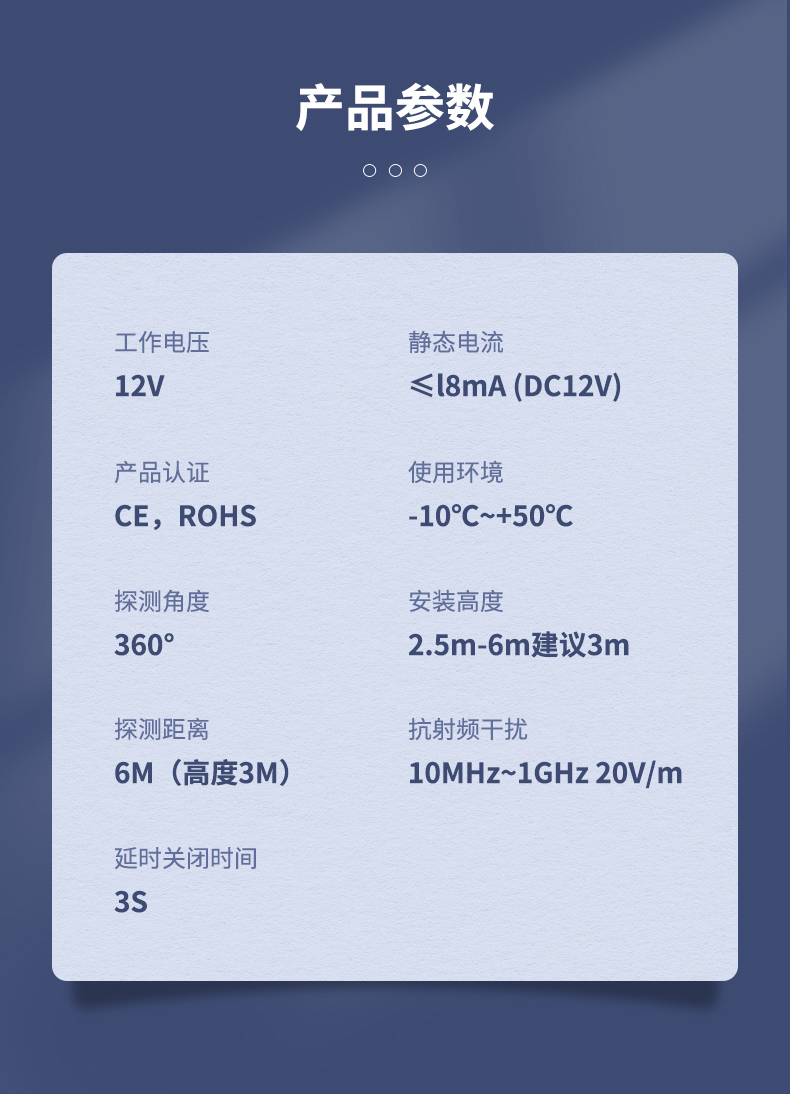

二、主要參數

參數	說明
供電范圍	7-30VDC 直流供電
數據接口	RS485（標準 MODBUS RTU 協議）
功耗	24V 14mA 約0.3W
繼電器輸出觸點	120VAC 2A 24VDC 2A
工作環境	溫度 -30~70℃ 濕度 15~95%無冷凝
默認通訊格式	9600,n,8,1
波特率	2400,4800,9600,19200,38400,115200
尺寸	(具體見外殼尺寸)
重量	60g

三、接口說明

1 、撥碼開關

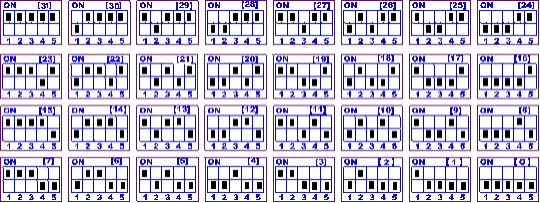

聚英人體紅外感應器撥碼開關

1 、五個撥碼全都撥到“ON ”位置時，為“31 ”；

2 、五個撥碼全都撥到“OFF ”位置時，為“0 ”；

3 、最左邊 1 為二進制最低位。

JY-DAM-PIR 版本：

作為觸發延遲時間使用。

如：撥碼開關 1 和 3 撥到“ON ”位置。觸發延遲時間設置為 5 秒

撥碼開關	觸發延遲時間
0	0.1s
1-25	1~25s
26	30s
27	1min
28	2min
29	5min
30	10min
31	30min

JY-DAM-PIR-485 版本：作為設備地址使用。

2 、電位器

輸出保持時間

JY-DAM-PIR-485 版本輸出保持時間可通過內部寄存器來配置選擇是否啟用。電位器數值范圍：1~1000

電位器數值	輸出延遲時間
1~750	0.1~7.5 秒
751~1000	10 + (電位器數值-750)*0.2 秒

如：電位器數值為200 ，輸出保持時間為 2 秒電位器數值為 500 ，輸出保持時間為 5 秒

電位器數值為 800 ，輸出保持時間為 20 秒電位器數值為 1000 ，輸出保持時間為 60 秒

四、通訊接線說明

1 、RS485 級聯接線方式

聚英人體紅外感應器 485接線方式

電腦自帶的串口一般是 RS232 ，需要配 232-485 轉換器(工業環境建議使用有源帶隔離的轉換器) ，轉換后 RS485 為 A 、B 兩線，A 接板上 A 端子，B 接板上 B 端子，485 屏蔽可以接隔離地。

若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構，在 485 總線的頭尾兩端的信號線 AB 之間各并聯一個 120R 電阻。

五、開發資料說明

1 、通訊協議說明

本產品支持標準modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS 協議中文版》即可。

Modbus 協議說明書下載鏈接地址：

http://www.juyingele.com.cn/software/software/Modbus%20POLL 軟件及使用教程.rar

2 、Modbus 寄存器說明

寄存器地址表：

功能碼01 線圈寄存器

寄存器地址

（十進制）

寄存器地址

（十六進制）

PLC

寄存器地址

數據類型

數據定義

0000

00001

Bit

繼電器狀態

0: 沒有輸出

1 ：有輸出

功能碼02 輸入寄存器

寄存器地址

（十進制）

寄存器地址

（十六進制）

PLC

寄存器地址

數據類型

數據定義

0000

10001

Bit

傳感器狀態

0: 低電平

1 ：高電平

功能碼04 輸入寄存器

寄存器地址（十進制）	寄存器地址（十六進制）	PLC 寄存器地址	數據類型	數據定義
0	0000	30001	U 16	報警狀態 0: 沒有人員報警 1 ：有人員報警
1	0001	30002	U 16	電位器數值（0-1000）
2	0002	30003	U 16	觸發延遲時間 0-65535（0.1 秒單位）
3	0003	30004	U 16	輸出保持時間 0-65535（0.1 秒單位） 65535 為一直保持輸出

功能碼03 保持寄存器

寄存器地址

PLC

數據類型

數據定義

（十進制）	（十六進制）	寄存器地址
0	0000	40001	U 16	報警狀態 0: 沒有人員報警 1 ：有人員報警

1000	03E8	41001	U 16	波特率見下表波特率數值對應表，默認為 0 ，支持 0-5。
1002	03EA	41003	U 16	偏移地址設備地址=偏移地址

1005	03ED	41006	U 16	觸發延遲時間為 0 時，采用撥碼開關時間。非0 時，范圍為 1-65535（0.1 秒單位）
1006	03EE	41007	U 16	輸出保持時間為 0 時，采用電位器時間。 65535 為一直保持輸出 1-65534（0.1 秒單位）

備注：

① ：對 Modbus 的定義說明為準。

PLC 例程下載地址：

http://m.yjxtulyn.cn.cn/zlxz/danziliao/1226.html

第三方組態(MCGS/組態王/力控/WINCC/威綸通)例程下載地址：

http://m.yjxtulyn.cn.cn/software/software/第三方組態例程.rar

② ：波特率及校驗位

串口 1 保持寄存器地址 1000

字節位數	定義	說明
Bit0~Bit7	波特率	0 ：9600 1 ：2400 2 ：4800 3 ：9600 4 ：19200 5 ：38400 6 ：115200 7 ：57600 8 ：56000 9 ：14400 10：1200
Bit8~Bit9	奇偶校驗	0 ：無校驗 1 ：偶校驗(Even) 2 ：奇校驗(Odd)
Bit 10~Bit 11	停止位	0 ：停止位 1 位 1 ：停止位 2 位 2 ：停止位 1.5 位

3、指令列表

查詢數據	RTU 格式(16 進制發送)	描述
查詢是否報警	FE 04 00 00 00 01 25 C5	查詢0 寄存器
返回數據	FE 04 02 00 01 6CE4

修改地址	RTU 格式(16 進制發送)	描述
查詢地址	FE 04 03 E8 00 01A5 B5	查詢當前地址
返回數據	FE 04 02 00 02 2CE5	當前地址為02（舉例）

修改地址	FE 06 03 EA 00 02 3D B4	修改地址為02（舉例）
返回數據	FE 06 03 EA 00 02 3D B4	已修改為02

4、指令詳解

報警狀態查詢

FE 04 00 00 00 01 25 C5

字段

含義

備注

FE	設備地址	廣播通訊
04	04 指令	查詢輸入寄存器指令
00 00	起始地址	要查詢的寄存器地址
00 01	查詢數量	要查詢的模擬量數量
25 C5	CRC16	校驗碼

模擬返回信息：

FE 04 02 00 01 6CE4

字段	含義	備注
FE	設備地址	廣播通訊
04	04 指令	返回指令：如果查詢錯誤，返回 0x82
02	字節數	返回狀態信息的所有字節數。1+(n-1)/8
00 01	查詢的狀態	00 00 無報警 00 01 有報警
6C E4	CRC16	校驗碼

修改地址

FE 06 03 EA 00 02 3D B4

字段	含義	備注
FE	設備地址	廣播通訊
06	06 指令	寫寄存器指令
03 EA	起始地址	修改偏移地址的寄存器地址
00 02	設置地址	要設置的地址
3D B4	CRC16	校驗碼

返回信息：

FE 06 03 EA 00 02 3D B4

字段	含義	備注
FE	設備地址	廣播通訊
06	06 指令	寫寄存器指令
03 EA	起始地址	修改偏移地址的寄存器地址
00 02	設置地址	要設置的地址
3D B4	CRC16	校驗碼

六、測試軟件說明

1 、軟件下載

軟件下載鏈接地址：http://www.juyingele.com.cn/software/software/聚英翱翔 DAM 調試軟件使用教程.rar

2 、軟件界面

JYDAM 調試軟件：

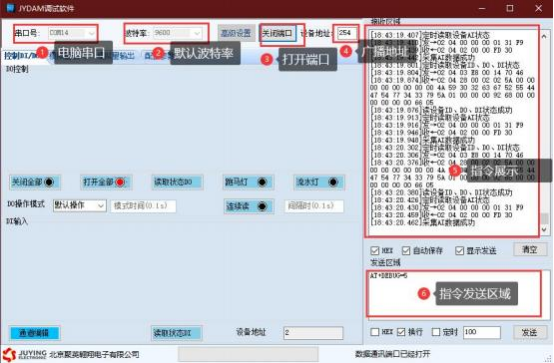

聚英人體紅外感應器調試軟件界面

通訊測試

1 選擇設備當前串口號；

2 選擇默認波特率 9600；

3 打開端口：

4 右側有接收指令，即通訊成功。

3、模擬量數據輸入說明

1 選擇模擬量輸入；

2 下方可以直接查看數據大小和實時曲線。

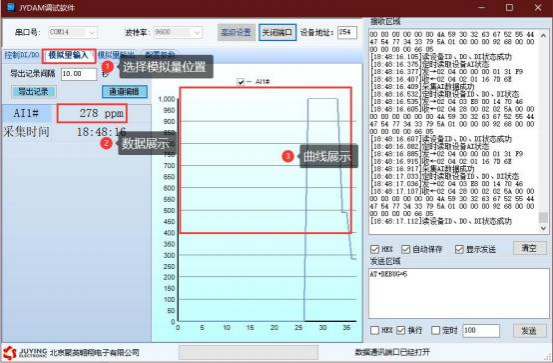

聚英人體紅外感應器模擬量輸入界面

七、參數及工作模式配置

1 、設備地址

1.1 、設備地址的介紹

DAM 系列設備地址默認為 1 ，使用廣播地址為 254 進行通訊，用0 無法通訊。

設備地址=偏移地址。

1.2 、設備地址的讀取

設備正常通訊后，初始設備地址寫入254 ，然后點擊軟件上方“配置參數 ” 即可讀到設備的當前地址。

聚英調試軟件設備地址讀取

1.3 、偏移地址的設定與讀取

點擊 JYDAM 調試軟件下方偏移地址后邊的“讀取 ”或“設置 ”來對設備的偏移地址進行讀取或設置。

聚英提升軟件偏移地址設定與讀取

2 、波特率的讀取與設置

點擊下方波特率設置欄的“讀取 ”和“設置 ”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

聚英調試軟件波特率讀取界面

八、外殼尺寸

九、常見問題與解決方法

（1）485 設備與上位機不能通訊

答：檢查接線是否錯誤，可使用廣播地址 254 通訊嘗試。
