一、產品說明

DAM1012D-GPRS 設備是我公司DAM 系列設備中 GPRS 版本的一種，設備基于移動和聯通的 GPRS 網絡來進行通訊，使用我司配套的云平臺軟件可實現遠程控制設備功能，每個設備具有唯一 ID 號方便用戶進行二次開發使用。

二、產品特點

l 供電電壓 DC7-40V;

l 繼電器輸出觸點隔離;

l 使用GPRS 通訊，SIM 卡支持移動、聯通，暫不支持電信;

l 通信波特率：2400,4800,9600, 19200,38400

l 通信協議：支持標準 modbus 協議;

三、產品功能

l 十路繼電器控制;

l 十二路開關量輸入;

l 可實現遠距離操控;

l 具有閃開、閃斷功能，可以在指令里邊帶參數、操作繼電器開一段時間自動關閉。

四、產品選型

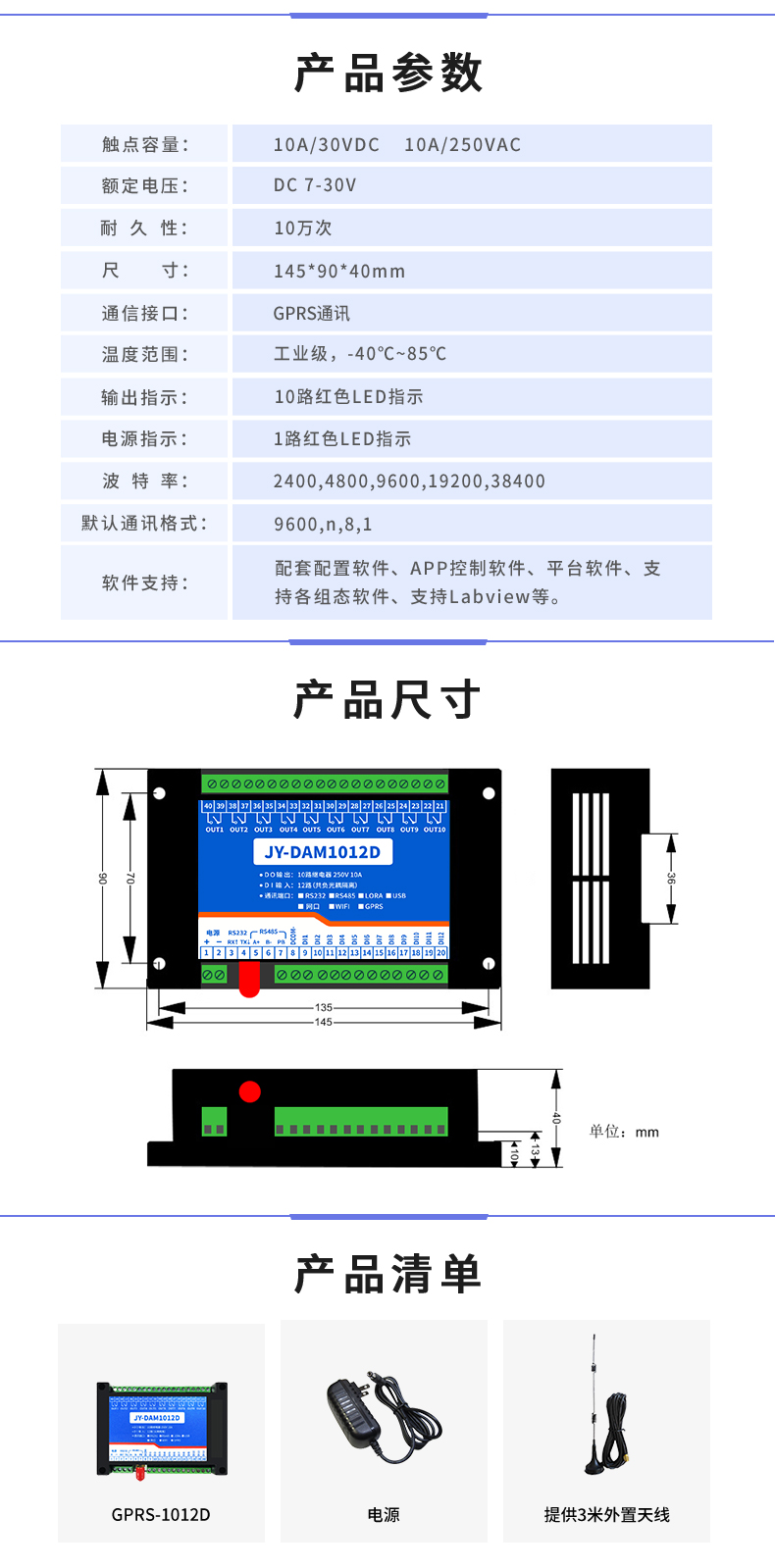

五、主要參數

六、通訊架構說明

設備使用基于移動或聯通的 GSM 網絡進行遠程通訊，設備上插入移動或聯通 SIM 卡即可，支持流量卡。

七、使用說明

1 、 設備上電后，在設備上插入移動或聯通 SIM 卡;

2 、 使用手機向設備中的手機號發送設置管理員指令;

3 、 通過提供的二維碼標簽或者發送查詢短信指令獲取設備唯一 ID 號;

4 、 安裝 app 軟件添加設備進行測試【默認設備的指向服務器是我司服務器 】;

5 、 通過發送短信指令來將服務器地址改為使用的服務器地址;【選用】

八、硬件說明

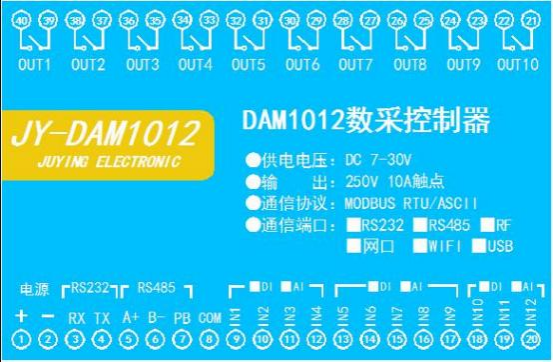

1、接口說明

2、繼電器接線說明

3、 有源開關量接線示意圖

4、無源開關量接線示意圖

九、設備唯一 ID 號

獲取設備唯一 ID 號有以下兩種方式：

1、掃描二維碼獲取

使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一 ID 號，如下所示：

2、發送短信查詢指令獲取

十、短信配置說明

1. 查詢指令

(紅色部分為必須指令，其他選用)

1:【管理員手機號】

配置短信:*JY#01#123456#138xxxxxxxx#

2:【APN】

查詢:*JY#02#

配置:*JY#02#"CMNET","",""#

3:【DNS】

查詢:*JY#03#

配置:*JY#03#114. 114. 114. 114#8.8.8.8#300#60#

4:【登錄信息包】

查詢:*JY#04#

配置:*JY#04#Hex#010203040506

5:【心跳包】

查詢:*JY#05#

配置:*JY#05#ASCII#:138xxxxxxxx.

6:【查詢唯一 ID 號】

查詢:*JY#30#

配置:*JY#30#UNID:***********

CSQ：**

GPS：**

2. 網絡配置及查詢

此處為配置 TCP/UDP Client模式時面向的服務器的IP 地址及端口號設置，默認面向我司的服務器：ems.jydtu.com ，端口號：60001 。(紅色部分為可修改部分)網絡 1-網絡 6 其中的任意通道修改即可。

11:【網絡 1】

查詢:*JY#11#

配置:*JY#11#1#ems.jydtu.com#60001#10000#300#0#31#

12:【網絡 2】

查詢:*JY#12#

配置:*JY#12#0##10000#10000#300#0#255#

13:【網絡 3】

查詢:*JY#13#

配置:*JY#13#0##10000#10000#300#0#255#

14:【網絡 4】

查詢:*JY#14#

配置:*JY#14#0##10000#10000#300#0#255#

15:【網絡 5】

查詢:*JY#15#

配置:*JY#15#0##10000#10000#300#0#255#

16:【網絡 6】

查詢:*JY#16#

配置:*JY#16#0##10000#10000#300#0#255#

21:【串 口 1】

查詢:*JY#21#

配置:*JY#21#0#0#0#0#255#0#

22:【串 口 2】

查詢:*JY#22#

配置:*JY#22#0#0#0#0#255#0#

23:【串 口 3】

查詢:*JY#23#

配置:*JY#23#0#0#0#0#255#0#

24:【串口 4】

查詢:*JY#24#

配置:*JY#24#0#0#0#0#255#0#

25:【串 口 5】

查詢:*JY#25#

配置:*JY#25#0#0#0#0#255#0#

3、軟件生成指令

短信指令也可通過軟件生成。

打開軟件后，打開串口，修改參數配置，點擊修改后，在 DTU 配置軟件的“基本配置信息 ”頁，點擊“生成短信 ”，即可生成短信指令。

十一、平臺軟件說明

聚英云平臺為我公司開發的一款網絡平臺軟件，平臺包含手機 APP 平臺軟件和網頁版平臺，其中手機 APP 軟件又包含 Android 、IOS 兩大類，平臺以我公司的 DAM 系列網絡版設備和GPRS 版設備為應用對象，旨在為用戶提供遠程控制輸出(繼電器、開關量)、模擬量(4-20mA 、0-10V 、0-5V)采集、開關量采集等服務，極大方便了用戶的需求，服務器由我公司提供，客戶可放心使用。

十二、軟件下載

云平臺軟件分為以下三種：

1、網頁版平臺入口

https://www.jydtu.com/show/#/

2、手機版軟件下載

Android 版 app 軟件：

IOS 版 app 軟件：

十三、平臺操作說明

用戶可通過聚英云平臺自行添加 DAM 系列網絡版設備實現遠程監控，DAM 系列網絡版設備，每臺設備擁有唯一 ID 號，同一臺設備可供多個用戶添加使用。

在手機上安裝下載的 app 軟件，以 Android 為例(IOS 版操作方法相同)。安裝后的圖標如下

1、登陸

打開軟件后，點擊“用戶信息 ”，顯示登陸界面，如下：

軟件支持 QQ 和微信登陸，確保了用戶的信息安全，同時方便用戶使用，也可通過手機注冊賬號登陸。

2、添加設備

登陸賬號后，在“實時監控 ”界面內添加設備，如下所示：

產品型號通過下拉選擇，需要根據購買的設備型號選擇，

fUNID 指的是設備的唯一 ID 號，可通過掃一掃，掃描設備上的二維碼，或通過查詢指令獲取 ID 號寫入即可。

掃描二維碼獲取唯一 ID

點擊 fUNID 后面的 ，可進入掃描二維碼界面，如下所示。

掃描完成后自動獲取唯一 ID 號。

3、實時監控

成功添加設備后，可在“實時監控 ”界面進行設備參數設置、控制與數據查看。

1) DO 輸出類界面

點擊頂部菜單欄內的圖標，即可進入編輯頁面，對 DO 通道的名稱進行修改，如下圖所示：

2) DI 輸入類界面

在編輯頁面內，對 DI 通道的名稱進行修改，如下圖所示：

3) AI 模擬量輸入類界面

在編輯頁面也可對 AI 模擬量的輸入進行上下限報警設定，如下：

編輯完成后，點擊完成，在監控界面查看當前設備狀態即可，此時，設備已實現真正意義上的遠程監控功能。

4) 溫度、濕度或其他數據顯示

首先確定設備的輸入信號為哪一種，我們以溫度變送器為例，溫度變送器的輸出信號為4-20mA ，通過 DAM 設備采集溫度變送器的輸出信號。DAM 設備采集到的 4-20mA 數據與實際之間的關系為：實際值=返回值*0.001 ，及采集到的數據值范圍為 4000-20000 ，若溫度范圍為0-100℃ , 則在編輯界面寫入對應關系，如下所示即可。

對應關系編輯確定后，在設備界面查看即可。歷史數據及曲線記錄

4、刪除設備

在編輯頁面點擊

即可刪除設備。

十四、開發資料說明

1. Modbus 寄存器說明

本控制卡主要為線圈寄存器，主要支持以下指令碼：1 、5 、15

線圈寄存器地址表：

備注：

① ：Modbus 設備指令支持下列Modbus 地址：

00001 至 09999 是離散輸出(線圈) 10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入) 40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用5 位碼格式，第一個字符決定寄存器類型，其余 4 個字符代表地址。地址 1 從 0 開始，如 00001 對應 0000。

波特率數值對應表

③ ：繼電器狀態，通過 30002 地址可以查詢，也可以通過 00001---00002 地址來查詢，但控制只能使用 00001---00002 地址。

30002 地址數據長度為 16bit 。最多可表示 16 個繼電器。

對應結果如下：

即 寄存器 30009 數據 的 bit8 與寄存器 00001 的數據一樣。

同理：光耦輸入也是如此。寄存器 30003 的 bit8 、bit9 與寄存器 10001 、10002都對應到指定的硬件上。

寄存器地址按照 PLC 命名規則，真實地址為去掉最高位，然后減一。

2. 相關指令

3. 指令詳解

控制 1 路繼電器(以第一路開為例，其他通道參照本例)

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

1、繼電器查詢

查詢 10 路繼電器

發送嗎：FE 01 00 00 00 0AA8 02

繼電器卡返回信息：

返回碼：FE 01 02 00 00 AD E8

2、查詢光耦

發送碼：FE 02 00 00 00 0C 6C 00

光耦返回信息：

返回碼：FE 02 02 00 00 AD AC

3、閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

4、全開全關指令解析

全開發送碼：FE 0F 00 00 00 04 01 FF 31 D2

全斷發送碼：FE 0F 00 00 00 04 01 00 71 92

全斷全開返回碼：FE 0F 00 00 00 04 40 07
