云平臺 DAMPT12 溫度采集模塊

數字濾波 | 線阻修正 | 高精度0.01℃ | 高速率10HZ

12路PT100溫度數據采集 DAM-PT12 工業級溫度采集模塊，高精度24位AD轉換分辨率0.01●測溫精度0.1℃●采集頻率10Hz●支持多路同時采集●設備兼容兩線制和三線制PT100傳感器

聯網方式：2G/4G全網通功能說明：12路PT100 版本說明：標準版協議：Modbus TCP/RTU/ASCII 軟件說明：免費測試/應用軟件二次開發：支持安裝方式：35mm導軌或四角螺絲

技術手冊在線購買

概述特點性能參數相關下載訂購方式視頻教程常見問題技術應用系列產品

一、產品特點

l DC7-30V;

l 通訊接口支持無線 WIFI+RJ45 以太網口;

l 設備默認 IP 為 192.168.16.254;

l 設備默認 WIFI 名稱為 HI_Link_**(**代表隨機數字字母組合);

l 通信波特率：2400,4800,9600, 19200,38400(可以通過軟件修改，默認9600);

l 通信協議：支持標準modbus RTU 協議;

l 測量芯片采用24 位 AD 轉換器,精度可做到 0.02 度。

二、產品功能

l 12 路 PT100 采集通道，二線制 PT100 傳感器。

l 支持 5 位尋址地址;

l 支持波特率：2400,4800,9600, 19200,38400。

l 同時支持局域網和外網控制使用;

l 支持 UDP/TCP 工作模式;

l 支持 Client 、Server 模式;

l 支持透傳、力控、組態王、Modbus tcp 連接;

三、產品選型

型號	modbus	RS232	RS485	WIFI	RJ45	PT100
DAMPT12WIFI網口	●			●	●	12

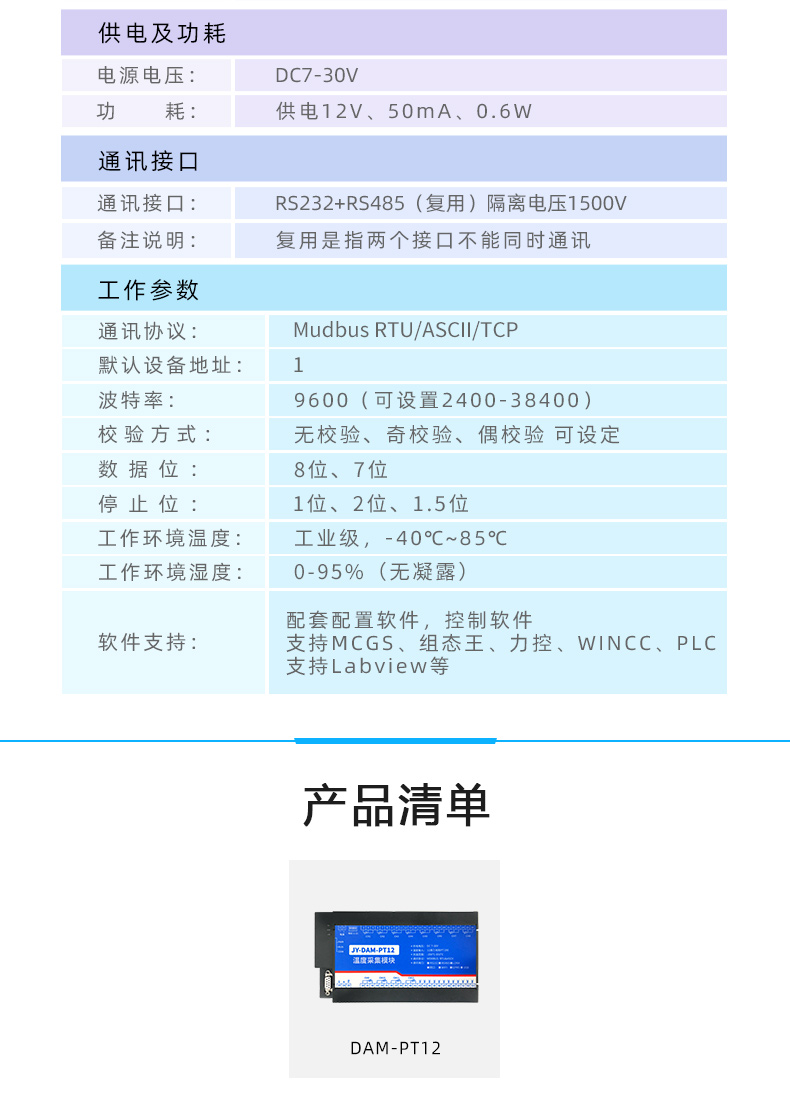

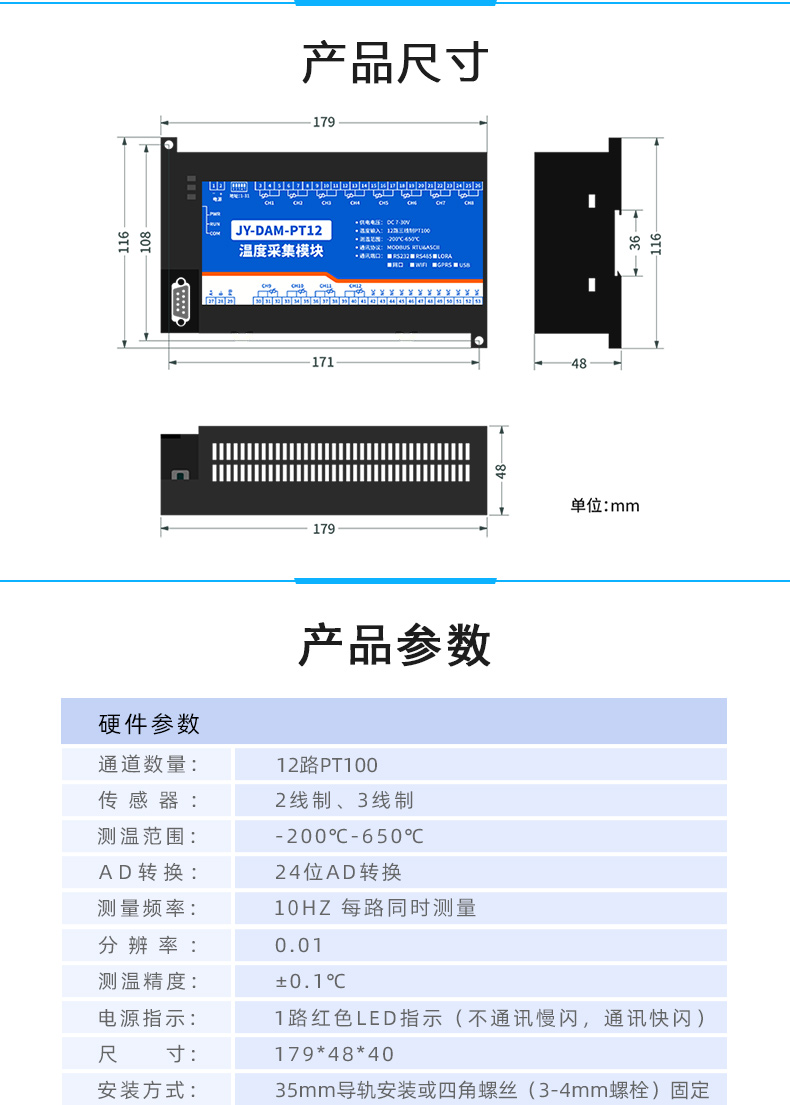

四、主要參數

參數	說明
數據接口	WIFI+網口
默認WIFI 名稱	HI_LINK_（代表隨機數字字母組合）
默認 IP	192.168.16.254
額定電壓	DC 7-30V
電源指示	1路紅色 LED 指示（不通信時常亮，通信時閃爍）
通訊指示	與電源指示燈共用
溫度范圍	-200℃到320℃
溫度分辨率	0.1%
尺寸	1459441mm
重量	100g
默認通訊格式	9600,n,8,1
波特率	2400,4800,9600, 19200,38400
軟件支持	配套配置軟件、控制軟件；支持各家組態軟件；支持 Labviewd 等

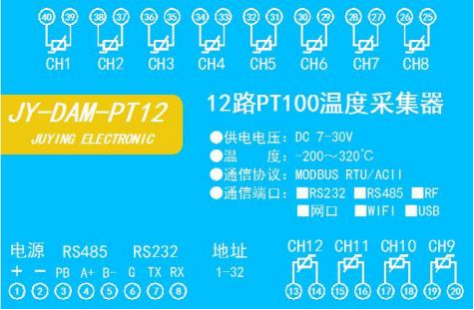

五、接口說明

六、通訊說明

1 、WIFI 連接

設備供電后，會出現一個 HI_LINK_**的 WIFI 信號，WIFI 連接密碼為 12345678 ，連接后，對設備進行參數配置。

若沒有出現此信號，需要先對設備進行復位操作。

2 、WiFi 復位說明

1) 網口左側有一個黑色復位按鍵或復位引腳(兩個彎曲引出的針腳)，若沒有復位按鍵或引腳，請與技術客服聯系，010-82899827-803。

2) 按住復位按鍵(或短接兩個復位腳)超過 10-15s 后拿開。拿開后，網口黃燈和綠燈會同時常亮一次后熄滅。說明設備復位成功，等待 30s ，設備 WIFI 信號會出現， WIFI 信號名稱為 HI_LINK_**(**代表數字)，WIFI 連接密碼為 12345678。

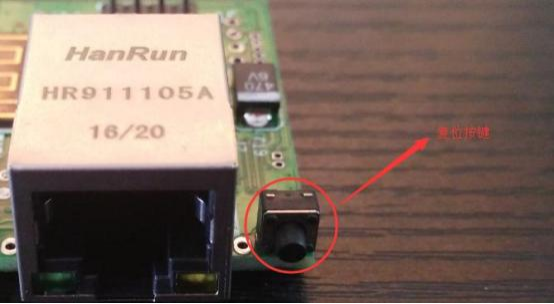

復位按鍵，如 2-1 圖所示：

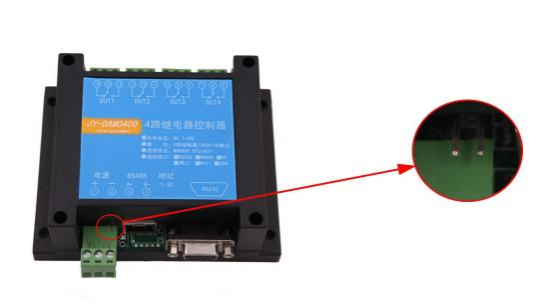

復位引腳如 2-2 圖所示：

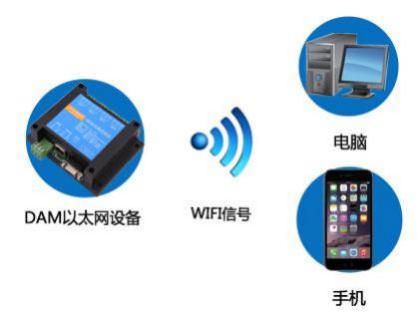

3 、架構說明

設備使用基于 Internet 廣域網進行遠程通訊，通過配置參數面向我司云服務器ems.jydtu.com ，端口號 60001 進行通訊。

七、快速使用說明

1 、設備供電后連接設備 WIFI 信號，通過網頁進行參數配置;

2 、測試通訊;

3 、獲取設備唯一 ID 號;

4 、手機安裝云平臺 app 軟件;

5 、通過云平臺添加設備進行測試使用。

八、硬件說明

1 、傳感器接線說明

PT100 采用三線制接線方式

獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.01

九、設備參數配置

1 、網絡配置

WIFI+網口版設備通過 WEB 方式進行參數配置。具體配置說明手冊下載地址如下：

http://m.yjxtulyn.cn/download/JYCloud_WIFIConfig.pdf

十、設備唯一 ID 號

使用聚英云平臺軟件，要求 DAM 設備具有唯一 ID 號，唯一 ID 號獲取有以下兩種方式：

1 、掃描二維碼獲取

使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一 ID 號，如下所示：

十一、平臺軟件說明

聚英云平臺為我公司開發的一款網絡平臺軟件，平臺包含手機 APP 平臺軟件和網頁版平臺，其中手機 APP 軟件又包含 Android 、IOS 兩大類，平臺以我公司的 DAM 系列網絡版設備和GPRS 版設備為應用對象，旨在為用戶提供遠程控制輸出(繼電器、開關量)、模擬量(4-20mA 、0-10V 、0-5V)采集、開關量采集等服務，極大方便了用戶的需求，服務器由我公司提供，客戶可放心使用。

具體操作說明閱讀【聚英云平臺 WIFI 網口版使用說明】文檔即可;

下載地址：http://m.yjxtulyn.cn/download/JYCloud_WIFIConfig.pdf

十二、開發資料說明

1 、通訊協議說明

本產品支持標準modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS 協議中文版》即可。

Modbus 協議說明書下載鏈接地址：http://m.yjxtulyn.cn/download/Modbus_poll.zip

2 、Modbus 寄存器說明

本控制卡主要為溫度寄存器，支持以下指令碼：3 、4 、6

指令碼	含義
3	讀取配置數據
4	讀取溫度數據
6	修改配置數據

線圈寄存器地址表：

寄存器名稱		寄存器地址		說明
模擬量輸入
輸入 1	溫度輸入		3x0001		第一路輸入
輸入 2	4 號指令		3x0002		第二路輸入
輸入 3			3x0003		第三路輸入
輸入 4			3x0004		第四路輸入
輸入 5			3x0005		第五路輸入
輸入 6			3x0006		第六路輸入
輸入 7			3x0007		第七路輸入
輸入 8			3x0008		第八路輸入
輸入 9			3x0009		第九路輸入
輸入 10			3x0010		第十路輸入

輸入 11		3x0011	第十一路輸入
輸入 12		3x0012	第十二路輸入
配置參數
通信波特率	保持寄存器	4x1001	見下表波特率數值對應表，默認為 0，支持 0-5，該寄存器同時決定 RS232 和RS485 的通信波特率
備用		4x1002	備用，用戶不可寫入任何值。
偏移地址		4x1003	設備地址=偏移地址+撥碼開關地址
工作模式		4x1004	用戶可以使用，存儲用戶數據
延遲時間		4x1005	用戶可以使用，存儲用戶數據

3 、指令列表

情景	RTU 格式（ 16 進制發送）	ASCII 格式（ASCII 格式發送）
查詢第 1 路溫度	FE040000000125C5	3A 46 45 30 34 30 30 30 30 30 30 30 31 46 44 0D 0A
返回信息	FE 04 02 00 00 AD 24	3A 46 45 30 34 30 32 30 30 30 30 46 43 0D 0A
查詢第 2 路溫度	FE04000100017405	3A 46 45 30 34 30 30 30 31 30 30 30 31 46 43 0D 0A
查詢第 3 路溫度	FE04000200018405	3A 46 45 30 34 30 30 30 32 30 30 30 31 46 42 0D 0A
查詢第 4 路溫度	FE0400030001D5C5	3A 46 45 30 34 30 30 30 33 30 30 30 31 46 41 0D 0A
查詢第 5 路溫度	FE04000400016404	3A 46 45 30 34 30 30 30 34 30 30 30 31 46 39 0D 0A
查詢第 6 路溫度	FE040005000135C4	3A 46 45 30 34 30 30 30 35 30 30 30 31 46 38 0D 0A
查詢第 7 路溫度	FE0400060001C5C4	3A 46 45 30 34 30 30 30 36 30 30 30 31 46 37 0D 0A
查詢第 8 路溫度	FE04000700019404	3A 46 45 30 34 30 30 30 37 30 30 30 31 46 36 0D 0A
查詢第 9 路溫度	FE0400080001A407	3A 46 45 30 34 30 30 30 38 30 30 30 31 46 35 0D 0A
查詢第 10 路溫度	FE0400090001F5C7	3A 46 45 30 34 30 30 30 39 30 30 30 31 46 34 0D 0A
查詢第 11 路溫度	FE04000A00005C7	3A 46 45 30 34 30 30 30 41 30 30 30 31 46 33 0D 0A
查詢第 12 路溫度	FE04000B00015407	3A 46 45 30 34 30 30 30 42 30 30 30 31 46 32 0D 0A
查詢 1~ 12 路溫度	FE040000000CE400	3A 46 45 30 34 30 30 30 30 30 30 30 43 46 32 0D 0A

4 、指令詳解

模擬量查詢

查詢第一路溫度FE040000000125C5

字段	含義	備注
FE	設備地址
04	04 指令	查詢輸入寄存器指令
00 00	起始地址	要查詢的第一路模擬量寄存器地址
00 01	查詢數量	要查詢的模擬量數量

25 C5

CRC16

模擬返回信息：

FE 04 02 00 00 AD 24

字段	含義	備注
FE	設備地址
04	04 指令	返回指令：如果查詢錯誤，返回 0x82
02	字節數	返回狀態信息的所有字節數。1+(n-1)/8
00(TH) 00(TL)	查詢的 AD 字	TH 為溫度高字節，TL 為溫度低字節
AD 24	CRC16
