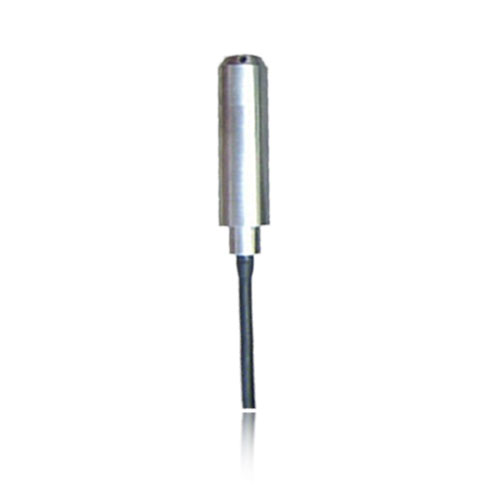

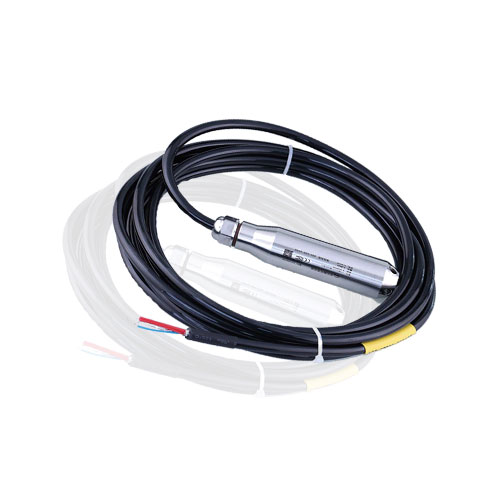

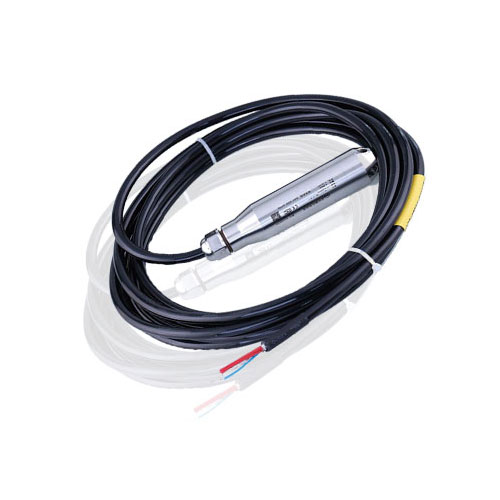

一、產品介紹

1、產品概述

JY-DAM-LC投入式液位傳感器，采用進口充油硅芯片，不銹鋼全封焊結構設計，具有良好的防潮性能和極強介質兼容性，可用于許多工業場合較弱的腐蝕性介質中;電路部分的關鍵元器件、壓力敏感芯子，選用國際著名品牌的元器件采用國際生產標準工藝，使產品的各項技術指標均達到國際水平，產品有很好的穩定性和較高的精度。

廣泛應用于水廠、污水處理廠、城市供水、高樓水池、水井、礦井、工業水池、水罐、油池、水文地質、水庫、河道、海洋等場所。

2、產品特點

?采用擴散硅壓力敏感元件膜片隔離技術

?電纜連接，直接投入現場，安裝簡便

?放大電路采用集成芯片，寬電壓供電

?防堵塞、防結垢

?防雷擊、截頻干擾設計、抗干擾能力強

?接線反向和過壓保護、限流保護(限電流輸出)

?穩定性好、響應速度快

二、技術參數

l 測量介質：水（H20）或與接觸材質兼容

l 整體材質：膜片316L不銹鋼（接觸）

外殼304不銹鋼（接觸）

密封件氟橡膠（接觸）

線纜聚氨酯等（接觸）

l 量程范圍:0~1～50mH20（詳見量程選型表）

l 輸出信號∶4~～20mA、RS485（標準Modbus-RTU協議）、

l (01-10VDC、0-5VDC、1-5VDC、0.5-2.5VDC定制)

l 供電電壓:12~36VDC常規

l 精度等級∶.25%FS（量程≥10m默認）

l 工作條件︰介質溫度-40一60℃

環境溫度-40一85℃

l 溫度補償∶-10一60℃

l 抗震性能: 10g(20.. . 200OHz)

l 過載能力:200%滿量程

l 響應頻率︰模擬信號輸出≤500Hz、數字信號輸出≤5Hz

l 穩定性能∶士0.1% FS/年

l 溫度漂移:+0.01%FS/℃（溫度補償范圍內）

l 整體重量︰探頭～290g線纜每米心60g

l 防護等級: IP68

l 功率范圍∶電流型≤0.02Us(W)

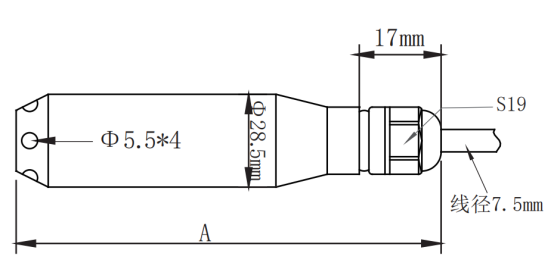

三、外形尺寸

四、接線說明

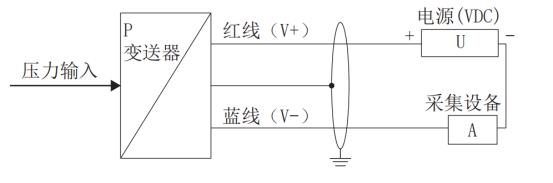

二線制

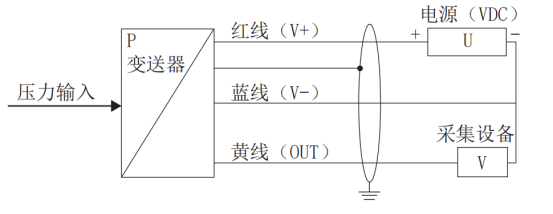

三線制

五、安裝說明

a)須在無加壓和無供電的情況下進行設備的安裝。

b)禁止測量與變送器接觸材質不兼容的介質。

c)當收到產品時請檢查包裝是否完好，并核對變送器型號和規格是否與您選購的產品相符。

d)不能在設備上進行任何修改或變更。

e)要輕拿輕放不能隨意拋扔,安裝該變送器時請不要使用蠻力。

f)如果變送器被安裝在惡劣現場會遇到雷擊或過壓等危險的損壞時，我們建議用戶在配電箱或電源與變送器之間進行防雷擊和過壓保護。

g)變送器可垂直、傾斜或水平安裝在罐體、槽內，應確保避免泥沙等雜質埋沒或堵塞變送器探頭部分。

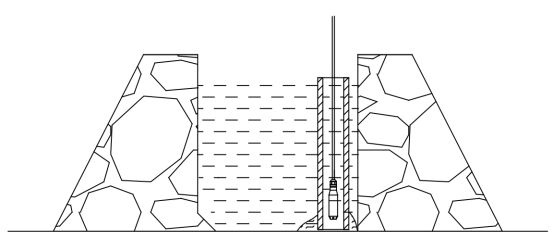

h)在介質波動較大時，應采取措施固定變送器探頭部分，如給變送器加配重或固定管套等。在流動的水中測量水位時，可以在水中插入或安裝一根大于探頭直徑的鋼管或PVC管，在管子位于水流方向的反向不同高度開若干個5mm左右的小孔，使水進入管中。如圖7-1所示

i)導氣電纜除作為電源和信號傳輸外，還起到關鍵的大氣補償作用，安裝時應避免對線纜鎖定太緊或過于銳角彎折，以防止導氣管不通或折斷。

j)現場安裝如需加裝延長線時，請確保接線部分保持干燥通風，嚴禁浸泡和避免濕氣、污垢堵塞電纜中心的大氣連接管，否則會造成變送器損壞或測量不準。

k)請避免液位變送器的電纜線被刀或其他鋒利的金屬物體劃傷，造成變送器進水損壞。

1)本產品屬于弱電設備，布線時須與強電線纜分開布設，應遵守國家相關布線標準(GB/T50312-2016)進行布線。

m)確保電源供電電壓符合變送器供電要求。

n)用戶在使用時請不要自行拆解，更不能碰觸膜片，以免造成產品損壞。

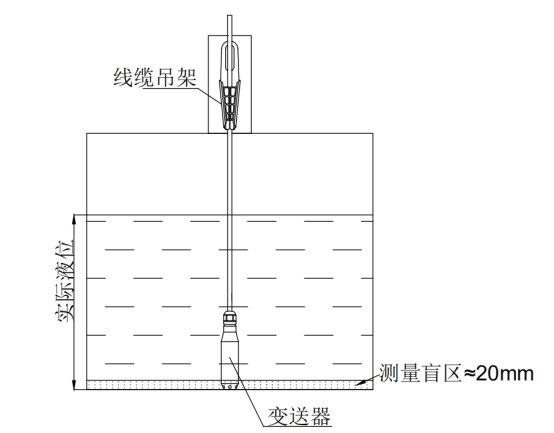

線纜吊架安裝示意圖

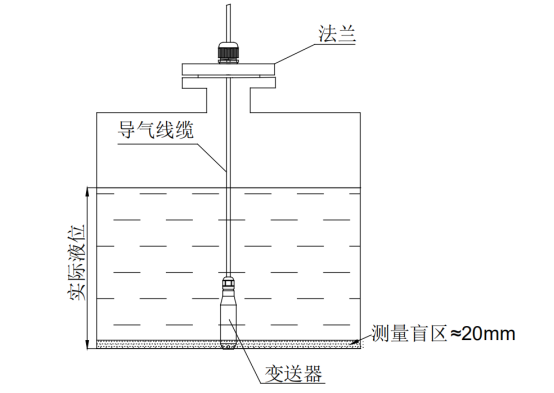

線纜固定法蘭安裝示意圖

六、常見問題
