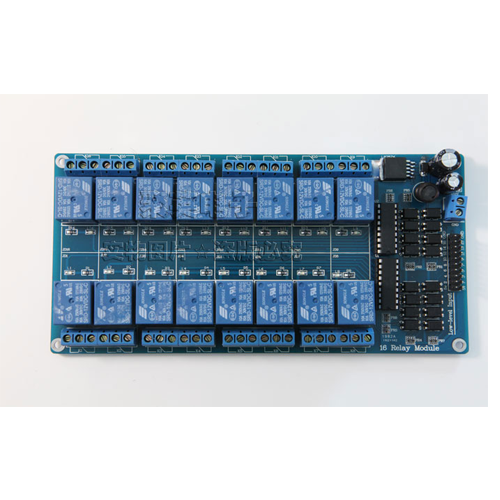

本產品分為串口版、CAN接口版、以太網口版多種型號可供選擇(買家需備注清楚，各版本價格不同)。核心電路與繼電器部分隔離供電，保證安全和穩定。

　　【功能】

　　7-30V寬電壓供電;

　　RS232、RS485、CAN以太網接口多種通信方式;

　　16路繼電器手動控制;

　　16路繼電器智能控制;

　　【關于供電】

　　支持雙電源/單電源供電兩種方式，方便客戶使用，將圖中所示位置橫向短路，即可實現單電源供電。

　　【設備參數】

　　※觸點容量：5A/30VDC 5A/220VAC

　　※耐久性： 10萬次

　　※ 數據接口：RS485、RS232、CAN、以太網接口

　　※額定電壓：DC 7-30V

　　※控制方式：計算機軟件或嵌入式系統

　　※提供自定義的簡單的總線協議，用于上位機軟件編程使者用

　　※輸出指示：16個繼電器的輸出有16個輸出指示燈

　　※單片機：工業級芯片，超強抗干擾

　　※軟件：配套上位機控制軟件。

　　接線：

　　1：信號輸入電源選擇，2處的兩個排針標著5V，當插上該跳帽時，輸入信號的電源由板卡上的穩壓系統提供5V，2處的排針連通到板卡內部經過穩壓的5V上。此時輸入信號與板卡的供電電源不隔離;

　　2：若去掉1處的跳帽，則信號輸入的電源需要從外部供應，即從2處加上來自信號源的5V電源電壓。此時輸入信號與板卡的供電電源隔離;

　　3：此處的兩個排針為板卡內部的電源負極，由于板卡是低電平出發信號，一般不需要連接;

　　4：信號輸入接口，當板卡工作時，往此接口輸入低電平會導致對應的繼電器吸和;

　　5：電源接口，此處接口為板卡的供電電源接口，供電范圍為：7~30V。如圖中所示，紅線為正極黑線為負極。

　　簡單使用測試：給板卡供電，插上電源選擇跳帽，把信號輸入的排針通過導線短接到3處的GND接口上即可導致繼電器吸和。
